Rumah / Produk / Mesin berpusing tunggal cantilever / Mesin cantilever jenis cantilever yang ditugaskan ringan (capstan luaran dan pengambilan aktif)

Mesin cantilever jenis cantilever yang ditugaskan ringan (capstan luaran dan pengambilan aktif) Manufacturers

Kembali senarai
Mesin berpusing tunggal cantilever

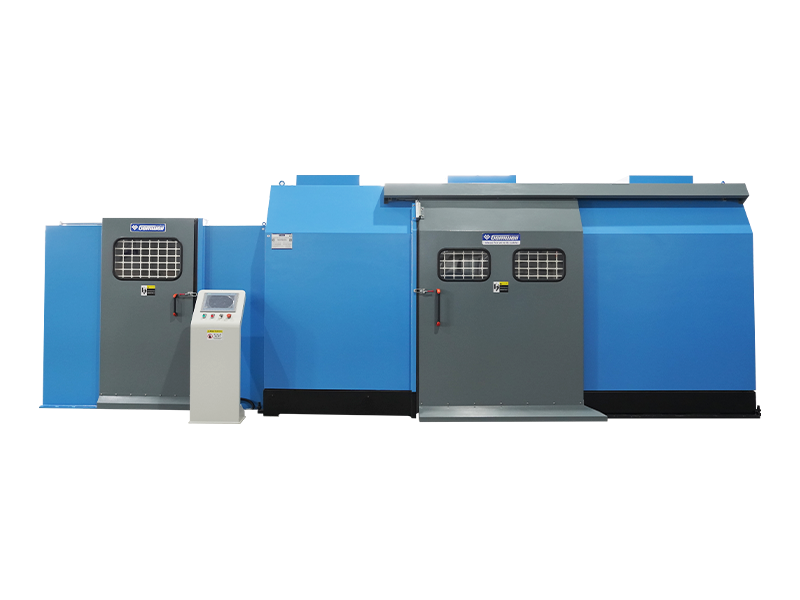

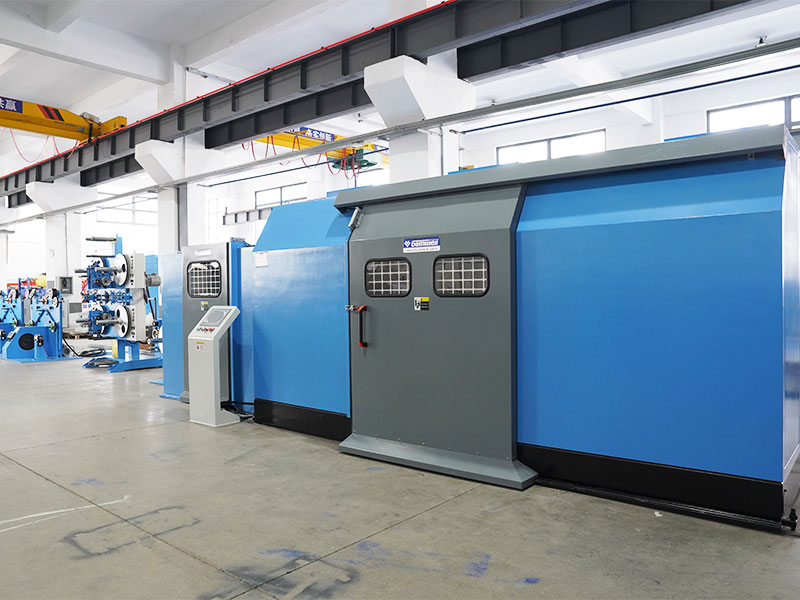

Mesin cantilever jenis cantilever yang ditugaskan ringan (capstan luaran dan pengambilan aktif)

Cantilever dan capstan luaran disambungkan sebagai satu keping dan berputar serentak dari jenis cantilever cantilever yang ditugaskan ringan (capstan luaran dan pengambilan aktif). Reel pengambilan dilengkapi dengan pemacu motor bebas, dan ia berputar secara konsentrik dengan cantilever. Motor cantilever memacu cantilever dan bahagian berputar capstan luaran untuk berputar serentak pada kelajuan yang berterusan; Motor pengambilan memacu gelendong pengambilan untuk berputar pada kelajuan berubah-ubah. Capstan luaran terdiri daripada roda capstan dan pelbagai kendi ketegangan pelbagai groove. Motor memacu roda Capstan untuk berputar, memandu wayar untuk maju dan memutar pada kelajuan linear yang berterusan. Apabila kendi ketegangan multi-alir bergerak ke hadapan dan ke belakang di sepanjang paksi, ia mengeluarkan isyarat voltan untuk mengawal gelendong pengambilan untuk mengawal kelajuan. Perbezaan kelajuan dibentuk kerana kelajuan cantilever dan kelajuan berubah dari spindle pengambilan. Nisbah perbezaan kelajuan putaran bergantung pada tetapan padang. Kabel berpintal luka ke kili dengan kuasa motor pengambilan kerana perbezaan kelajuan. Apabila wayar berkumpul pada gelendong dari kosong ke penuh, diameter secara beransur -ansur meningkat. Sistem kawalan secara automatik menyesuaikan kelajuan pembolehubah motor pengambilan, dan pembezaan secara automatik melintang ke kelajuan putaran pembolehubah ketiga ke gelendong pengambilan. Ini adalah bagaimana pengeluaran wayar berpintal dikekalkan pada kelajuan garis yang berterusan. Mesin ini boleh dilengkapi dengan pelbagai jenis peralatan tambahan seperti rak bayar, mesin pembalut berputar pusat, dan mesin pembalut membujur untuk merealisasikan pelbagai kabel dengan diameter luar dalam 10mm. Ia mempunyai kecekapan pengeluaran yang tinggi, kesalahan rendah, dan produk wayar siap mempunyai petunjuk prestasi yang sangat baik. Jenis ini sesuai untuk wayar yang memerlukan kelayakan prestasi yang lebih tinggi.

Pertanyaan +
PraV：Mesin berpusing jenis cantilever yang berpecah berat (capstan luaran dan tork mengambil)
Seterusnya：Pembezaan Kelajuan Pembezaan Jenis Cantilever Single Twisting Machine (Tanpa Capstan Pulley)
Product Details

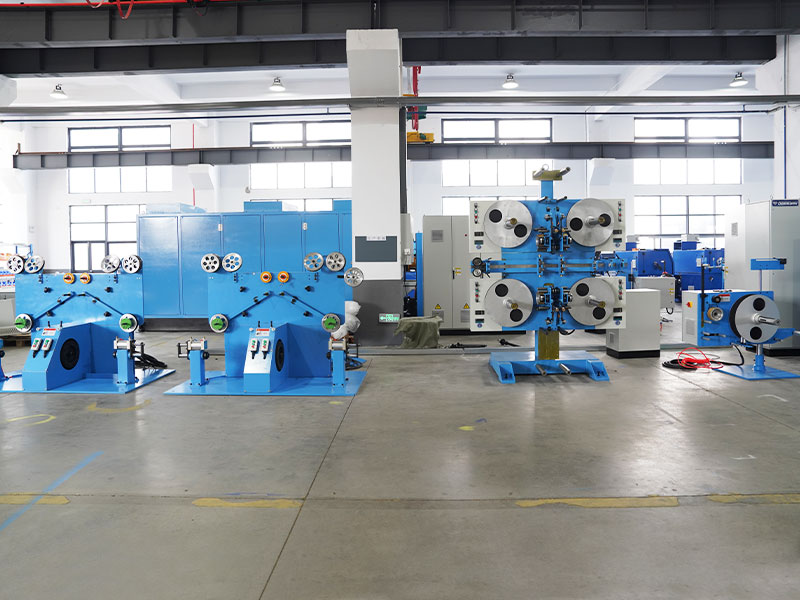

Komponen

● Pay-Off Stand
● Penumpu dawai
● Ketegangan berterusan raksasa longitudinal maching - Pilihan
● Mesin rakaman membujur empat kepala - Pilihan
● Mesin Tapisan Berputar Pusat - Pilihan
● Capstan Berbilang Ringkasan Dual-Wheel Multi-Groove
● Mesin cantilever jenis cantilever yang ditugaskan ringan (capstan luaran dan pengambilan aktif)
● Sistem kawalan
● Peralatan tambahan periferal boleh disesuaikan


Spesifikasi Teknikal

Parameter Teknikal Utama 800 jenis 1000 jenis
Jenis wayar yang sesuai Terutamanya sesuai untuk UTP, FTP dan kabel pelbagai teras yang terkandas, juga untuk wayar frekuensi tinggi bersaiz kecil, dawai rantaian seret, kabel kawalan dan lain-lain kabel.
Spesifikasi dawai teras Ø1.5-3.0
Diameter luar dawai terkandas Ø4-9
Spesifikasi Pay-Off 400-500 400-630

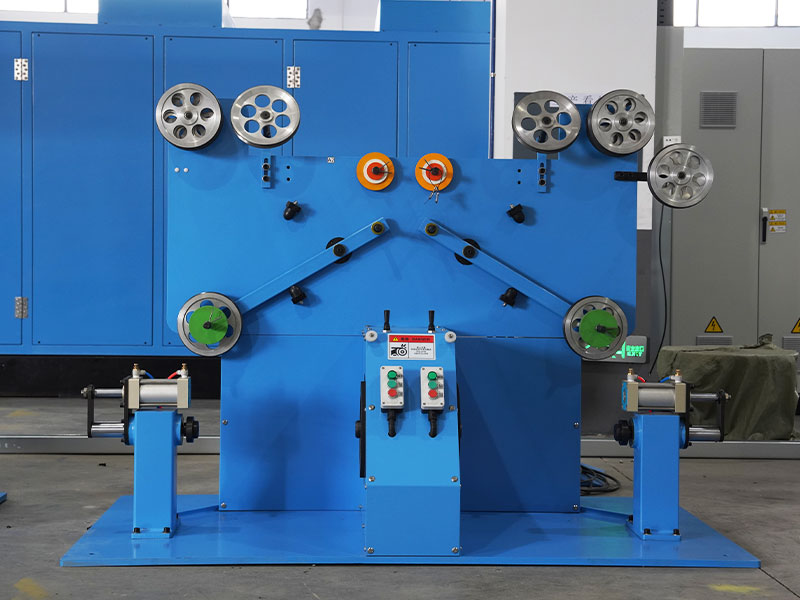

Jenis Pay-Off Ia boleh dikonfigurasikan dengan pelbagai kuasa atau pasif yang berdiri seperti jenis aci, jenis shiftless, jenis twist belakang, dll
Spesifikasi Pengambilan 800x600 1000x750
Lubang gegelung dalaman Ø80 Ø127

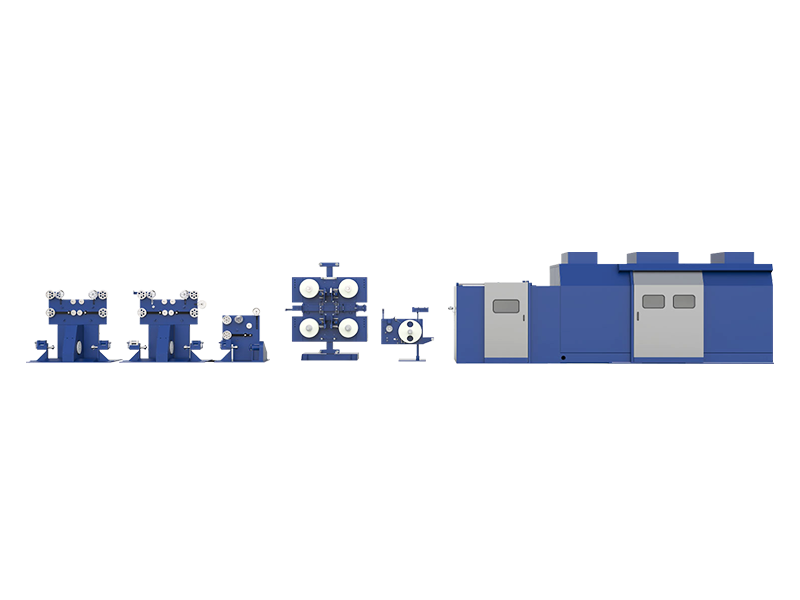

Struktur mesin keseluruhan Ambil garis pusat model utama sentuhan tunggal sebagai paksi, barisan pengeluaran dari bayar ke pengambilan secara linear diedarkan dalam struktur jenis perpecahan.
Stranding mati Acuan ditetapkan pada lubang acuan di belakang konsentrator dawai, dengan diameter luar acuan standard 25.
Kaedah Twist Back Konfigurasi standard tidak mempunyai fungsi belakang, tetapi bayaran balik belakang boleh disesuaikan untuk mencapai kilasan dan fleksibiliti kilasan semasa kabel.
Nisbah berpusing belakang Konfigurasi standard tidak mempunyai nisbah twist belakang dan produk mempunyai tekanan dalaman. Bayaran balik belakang boleh disesuaikan dengan nisbah belakang-belakang antara 0% hingga 120%
Arah Stranding S/z
Kelajuan putaran mesin berpusing tunggal Max800rpm Max700rpm
Julat kelajuan wayar 30-150
Wire Twisted Pitch 50-300
Ketepatan padang Apabila beroperasi pada kelajuan yang berterusan, ketepatan padang berada dalam ± 1.5mm. Semasa proses permulaan/berhenti, ketepatan padang berada dalam ± 3mm.
Bahan cantilever Rintangan ringan dan rendah rintangan aloi aloi aloi silinder struktur lingkaran.
Kuasa cantilever 30kW 45kw
Brek enjin utama Brek cakera hidraulik
Jenis Capstan Single-groove double-wheel capstan.The Body Rotating dan Spindle Wire Mainframe disambungkan secara langsung melalui gandingan fleksibel tayar. Roda Capstan adalah roda tetap, dan kuasa motor luaran memacu putaran roda capstan melalui struktur mekanikal. Roda yang didorong adalah roda bebas, mampu gerakan salingan linear. Motor servo luaran menghantar ketegangan berterusan ke roda yang didorong melalui penghantaran mekanikal.
Diameter roda capstan Ø320
Kuasa Capstan 7.5kW
Motor ketegangan roda yang digerakkan 3.7kW Servo Motor
Hos mengangkat reel Mengangkat elektrik pallet hidraulik
Kaedah pengetatan reel Kacang kerucut teratas mengetatkan reel pengambilan
Reel memuatkan berat badan Max600kg Max1000kg
Mengambil kuasa reel 30kW 45kw
Pengaturan kedudukan wayar mengambil 1.5kW
Pengesanan Run-Out Bahan Bayar Penggera dan berhenti automatik apabila dawai teras hendak kehabisan/penggera dan berhenti automatik apabila dawai dipecahkan.
Jenis ketegangan bayar Standardnya adalah untuk menyesuaikan ketegangan dengan bergerak atau menambah/mengeluarkan blok berat, dan ia juga boleh disesuaikan untuk menyesuaikan ketegangan dengan menggunakan motor servo.
Jenis ketegangan mengambil Roda yang didorong oleh Capstan Rotary dan ketegangan motor servo menjana ketegangan melalui penghantaran tali pinggang. Roda yang didorong mengeluarkan isyarat voltan apabila ditarik oleh anjakan dan kawalan dawai dan menghantar maklum balas kelajuan PID motor pengambilan.
Bahan rakaman Al, mylar, pita kapas, kain bukan tenunan
Diameter luar pita Maxø400
Lebar pita 5-35mm
Lubang pita pita 50.8/76 Universal
Kuasa rakaman 2.2kW
Kelajuan rakaman Max1800rpm
Unit ketegangan merakam Standard Untuk menggunakan klac serbuk magnet, klac histerisis boleh disesuaikan.
Panjang penyimpanan jalur merakam 400mm, perubahan jalur tanpa memotong wayar.
Pemeriksaan kerosakan jalur Berhenti automatik apabila jalur akan habis dan patah
Kadar pertindihan 0-50%, tetapan program
Unit ketegangan merakam membujur Standard Untuk menggunakan klac serbuk magnet, klac histerisis boleh disesuaikan.
Acuan rakaman membujur Seam Bungkus Tiub Jenis lain boleh disesuaikan.
Paparan ketegangan Standard tanpa paparan ketegangan. Sensor tekanan digital jenis komunikasi, penggera ketegangan ketegangan, dan penutupan automatik boleh disesuaikan.
Pengurusan Formula Sistem pengurusan formulasi tersuai membolehkan data seperti ketegangan, suhu, diameter ekstrinsik, padang, s/z, jarak penggulungan garis, dan tekanan barometrik untuk dimasukkan ke dalam PLC, menyokong pengumpulan data dan import untuk pengeluaran digital.
Perlindungan keselamatan Pengesanan automatik dan ramalan suhu /getaran /bunyi /tekanan boleh disesuaikan mengikut reka bentuk standard CE /CSA /UL.
Pengesanan Spark Penguji Spark boleh disesuaikan.
Piawaian kuasa Standard adalah 3-fasa 380V/50Hz dan bekalan kuasa boleh disesuaikan untuk negara dan kawasan yang berbeza.




Ciri -ciri produk

● Kelajuan yang cekap: Cantilever berpusing tunggal tertakluk kepada ujian keseimbangan statik dan dinamik dan penentukuran, mengakibatkan getaran yang kurang dan bunyi yang rendah. Spindle utama beroperasi pada kelajuan tinggi secara berterusan tanpa menjana haba, menjamin kelajuan yang cekap.

● Padang yang tepat: Capstan berputar luar memacu pelbagai helai gerakan wayar, mewujudkan padang yang tepat dan stabil sebelum mesin berpusing utama. Oleh kerana diameter bawah tetap roda capstan dan ketiadaan faktor -faktor yang mengganggu lain, padang tetap tepat dan stabil.

● Ketegangan yang stabil: Tork yang dikeluarkan oleh motor servo dihantar ke roda yang didorong pada capstan berputar, dan ketegangan pengambilan tetap berterusan dari kosong ke reel penuh, supaya wayar siap tidak rosak kerana saiz reel yang dimuatkan.

● Pengaturan dawai yang cekap: Proses susunan wayar mengamalkan struktur berbentuk kotak, di mana gelendong dawai bergerak ke belakang dan sebagainya dalam garis lurus bersama dengan kotak pengambilan wayar, memastikan susunan dawai yang teratur.

● Kurang membongkok: Reka bentuk roller capstan dan roda panduan wayar mengamalkan diameter yang besar, mengurangkan lenturan kawat dan mengelakkan kerosakan pada padang.

● Operasi yang lebih mudah: Pangkalan mesin adalah bebas halangan, tanpa sebarang tanjakan merangkak. Spools dawai boleh ditolak secara langsung ke dalam mesin untuk memuatkan dan memunggah, menjadikan operasi tanpa usaha.

● Pintar: Pengurusan resipi, yang membolehkan pengambilan semula resipi SOP, penyediaan satu klik untuk permulaan, dan pengaktifan satu klik; maklum balas dinamik pada padang twist dan pulangan tork disediakan, pengesanan kesalahan, pengesanan kerosakan kabel, metre-to-shutdown, kawalan pintar.

● Penyelenggaraan yang mudah: Pelanggan di luar China boleh menyesuaikan penggunaan Kawalan Bas Profinet, yang memastikan penghantaran isyarat yang cepat dan rendah. Selagi terdapat rangkaian komunikasi di mana -mana negara atau rantau, pengesanan kesalahan jauh, penyelesaian masalah, dan perkhidmatan penyelenggaraan dapat dilaksanakan dengan cepat.
