Mesin Tape Jenis Ketegangan Histeresis untuk Wayar Litz Pengeluar

Kembali ke senarai
Hysteresis jenis ketegangan wayar mesin rakaman

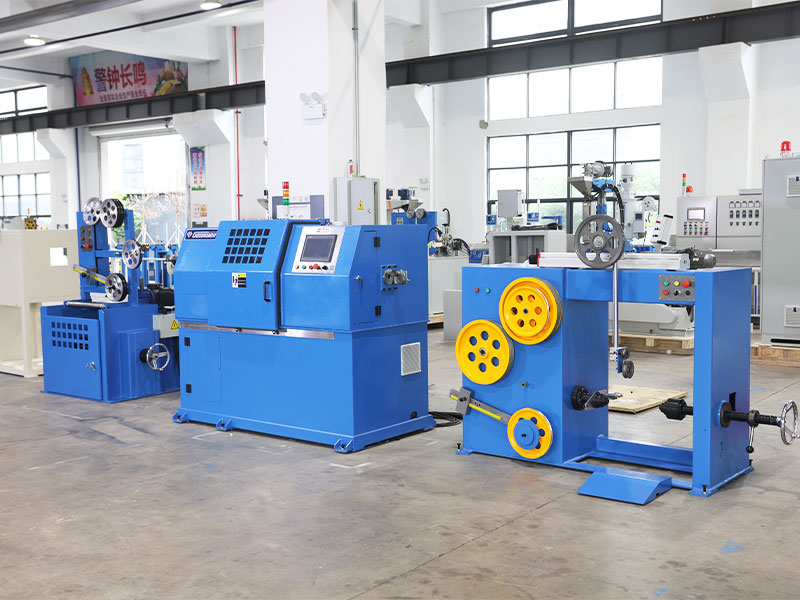

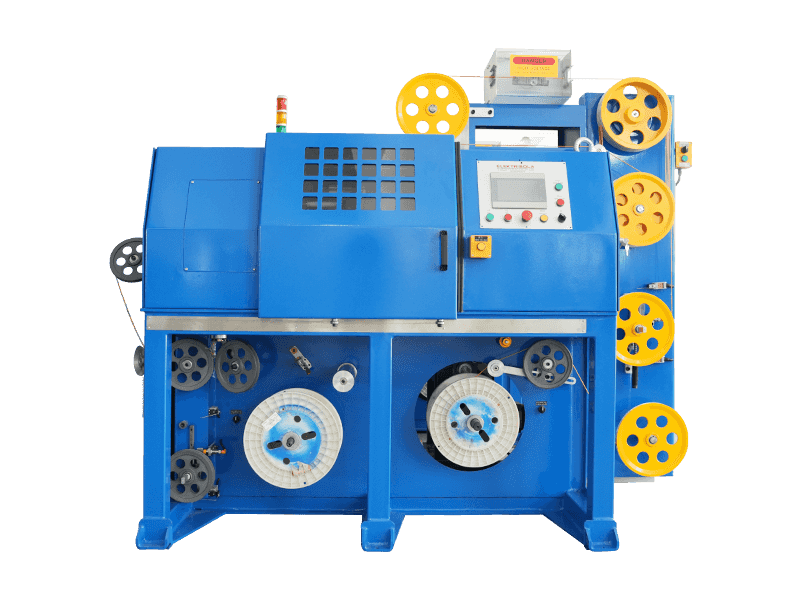

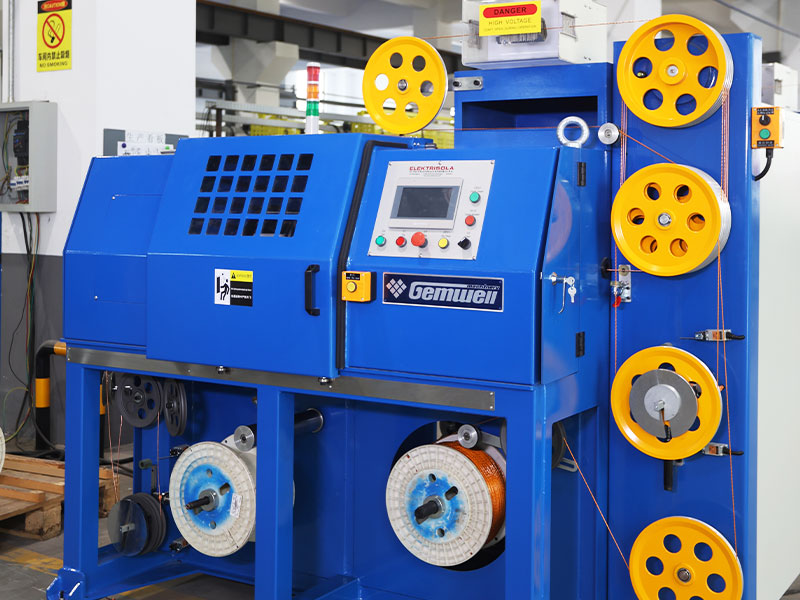

Mesin Tape Jenis Ketegangan Histeresis untuk Wayar Litz

Perkataan "Litz" berasal dari bahasa Jerman "Litzendraht". Kawat Litz frekuensi tinggi diperbuat daripada pelbagai helai wayar tunggal yang saling berpenebat. Ia mempunyai fleksibiliti yang baik dan beroperasi pada frekuensi antara 10kHz dan 5MHz. Aplikasi biasa termasuk: EV (Kenderaan Elektrik), OBC (Pengecas On-Board), penukar DC/DC, SMPS (Bekalan Kuasa Penukaran), pengecasan tanpa wayar, longgokan pengecasan, pengubah, penukar frekuensi, motor, peralatan komunikasi dan IT, peralatan ultrasonik, peralatan Sonar, peralatan radio, pemanasan aruhan, dsb. Frekuensi tinggi, yang akan meningkatkan kehilangan arus pusar. Punca punca kerugian ini adalah kesan kulit dan kesan kedekatan, yang diatasi dengan menggunakan struktur berpintal wayar Litz frekuensi tinggi. Dengan menambah penebat tambahan dengan menutup wayar Litz menggunakan filem penebat, ia boleh sesuai untuk aplikasi yang memerlukan voltan pecahan tinggi dan boleh menahan lenturan yang tinggi dan tekanan mekanikal. Dengan memilih gabungan bahan pakej filem, kuantiti dan nisbah bertindih yang sesuai, lapisan pembalut pita penebat wayar Litz bertindih antara satu sama lain untuk mencapai ketebalan penebat yang sesuai, dengan itu meningkatkan kekuatan dielektrik, voltan pecahan, rintangan haba dan fleksibiliti. Untuk mengelakkan filem daripada tertanggal semasa atau selepas proses pengeluaran, bahan filem pelekat sendiri juga boleh digunakan untuk membalut teras wayar untuk memenuhi jarak rayapan yang ditentukan. Sejak penubuhannya 20 tahun lalu, GEMWELL telah menyediakan lebih daripada 100 set barisan pengeluaran mesin pembungkus kepada pengeluar wayar litz yang terkenal di dunia di Jerman. Kawat litz berasal daripada mesin pembalut GEMWELL, dan GEMWELL ialah peneraju dalam pembalut wayar litz. Konfigurasi Mesin Tape Jenis Ketegangan Histeresis untuk Litz Wire ialah konfigurasi konvensional dua kepala pembalut. Pengguna boleh menambah atau mengurangkan bilangan kepala pembalut mengikut proses pembuatan kabel yang berbeza. Bergantung pada spesifikasi diameter wayar, spesifikasi dan jenis mesin ambil, bayar dan capstan juga boleh disesuaikan dan ditukar.

Pertanyaan +
SEBELUM：Hysteresis Jenis Raksasa Mesin untuk Kawat Frekuensi Tinggi
SETERUSNYA：Hysteresis jenis ketegangan mesin rakaman untuk wayar mika
Produk Butiran

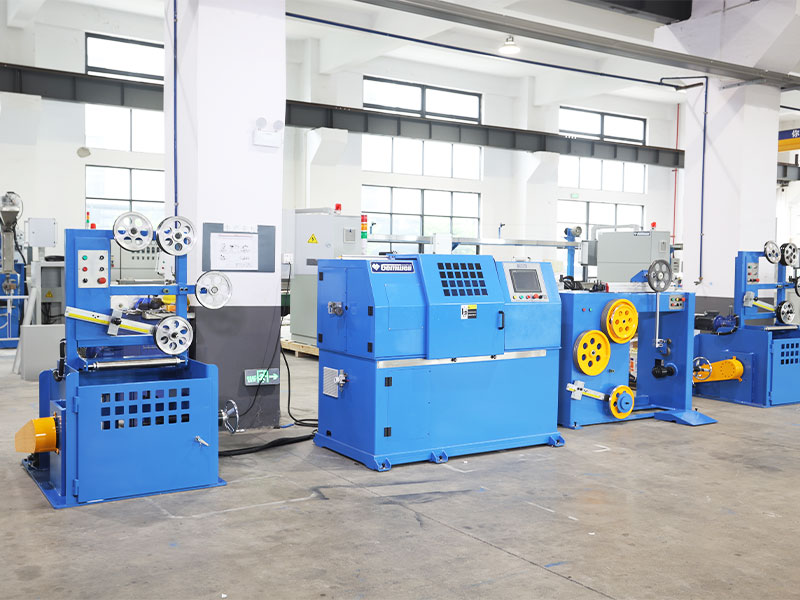

KOMPONEN

● Ø400 kaki bayar kuasa 1 unit
● Ketegangan berdiri 1 unit
● Histeresis ketegangan jenis pita mika mesin pembalut kepala pita 1 1 unit
● Histeresis ketegangan jenis pita mika mesin pembalut kepala pita 2 1 unit
● Ø300 kapstan roda dua 1 unit
● Tension stand 1 unit

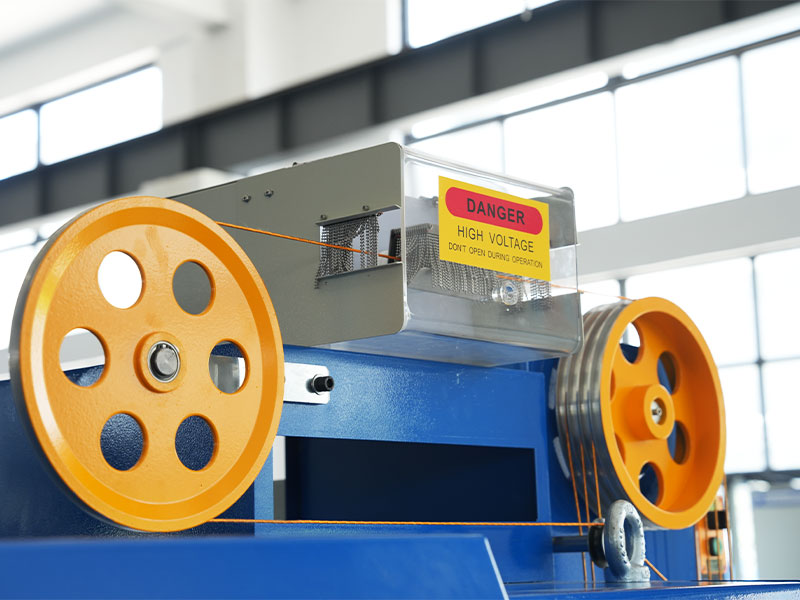

● Penguji percikan 1 unit
● Ø400 mesin ambil jenis aci 1 unit
● Sistem kawalan 1 unit


SPESIFIKASI TEKNIKAL

Jenis struktur Mesin pembalut wayar litz jenis tegangan histerisis menegak atau mendatar
Jenis wayar yang sesuai Sesuai untuk wayar litz dan mesin pita pembalut wayar lain.
Bahan yang berkenaan PI/SPI, PET/SPET, PEN/SPEN dll.
Diameter wayar yang berkenaan Teras tunggal: 0.040-0.700mm, 0.2-3.0mm selepas terkandas, di luar julat ini perlu direka bentuk dan dikonfigurasikan secara berasingan.
Spesifikasi Produk Ø0.4-4.0mm selepas pembalut, di luar julat ini perlu direka bentuk dan dikonfigurasikan secara berasingan.
Kelajuan maksimum MAX2200RPM (tiada beban), kelajuan permulaan sebenar ditetapkan mengikut keperluan wayar
Julat kelajuan wayar 5-50m/min, julat kelajuan berbeza mengikut jenis wayar yang berbeza.
Kekili pita diameter luar Julat optimum:Ø260*200
Lebar pita 5-20mm
Diameter dalam kekili pita 50.8/76 secara amnya
Padang pembalut 3-30mm, tetapan program
Julat ketegangan 5N-50N/500g-5000g
Kuasa motor utama Pengawal gerakan servo 3KW
Kuasa merakam Pembayaran pita pasif, tiada kuasa
Ketegangan pita pembalut Klac histerisis 3NM
Kuasa pengambilan Motor servo 0.4KW
Kuasa bayar Motor gear 0.4KW
Kuasa pengambilan Motor gear 0.4KW
Kuasa anjakan belitan Pengawal gerakan servo 0.4KW
Panjang pita 1 kekili 3 kekili, tanpa memotong wayar apabila menukar kekili
Pemeriksaan pita Penutupan automatik apabila pita hampir habis dan pecah.
Acuan pembalut pita Acuan dalaman pita dipasang pada saluran pusat, acuan luar roda panduan wayar dipasang pada tiub penyimpanan pita. Kedua-dua acuan boleh dipanjangkan dan dialihkan.
Ketepatan pembalut pita Toleransi padang:± 2%, toleransi ketegangan:± 5%.
Kadar pertindihan 0-80%, tetapan program
Pengurusan formula Pengeluaran digital, ketegangan, membolehkan penyimpanan suhu, diameter luar, padang, S/Z, jarak baris, tekanan udara dan data lain ke dalam PLC.
Tetapan ketegangan Elemen ketegangan pembalut/bayar/pengambilan/pembungkus adalah motor servo, proses SOP disimpan dalam PLC.
Perlindungan keselamatan Mematuhi piawaian CE, dengan pengesanan dan ramalan automatik suhu/getaran/bunyi/tekanan.




CIRI-CIRI PRODUK

● Produktiviti tinggi: Badan berputar seimbang secara statik dan seimbang secara dinamik untuk ujian dan pembetulan. Apabila berjalan, mesin mempunyai getaran kecil dan suara rendah. Spindle tidak menjana haba semasa operasi berkelajuan tinggi berterusan jangka panjang. Ia mempunyai kecekapan pengeluaran yang tinggi dan keberkesanan kos.

● Ketegangan stabil: Rotor histerisis memotong medan magnet untuk membentuk ketegangan tanpa geseran mekanikal. Ia dilengkapi dengan fungsi degaussing automatik dan kipas penyejuk untuk memastikan ketegangan yang stabil.

● Nada tepat: Mengambil capstan utama sebagai penanda aras pergerakan,  capstan utama dan setiap bingkai berputar menggunakan pengawal gerakan servo untuk kawalan gerakan saling mengunci yang tepat supaya pic pembalut yang tepat boleh diperoleh pada sebarang kelajuan.

● Penjimatan buruh: Peranti pengapit dipasang pada hujung salur masuk wayar setiap kepala pembalut. Daya pengapit boleh dilaraskan tanpa merosakkan wayar; wayar boleh ditarik balik ke arah sebaliknya; Pengurusan mod konfigurasi, pengambilan semula satu klik formula SOP, penyediaan permulaan satu klik, dan permulaan satu klik; Berhenti dan tutup apabila pita dipecahkan/siap/dimeterkan, kawalan pintar, menjimatkan tenaga kerja.

● Kadar kegagalan yang rendah: tiada cincin pengumpul, tiada berus karbon, kecuali penggantian biasa bahagian memakai - roller panduan pita, kadar kegagalan yang rendah.

● Penyelenggaraan yang mudah: Menggunakan kawalan bas Profinet, penghantaran isyarat pantas, gangguan rendah, keupayaan pengesanan kerosakan jauh. Penyelesaian masalah dan penyelenggaraan tersedia tidak kira mesin berada di mana-mana negara di dunia, selagi ada rangkaian komunikasi, maka perkhidmatan penyelenggaraan jarak jauh yang pantas boleh disediakan.
