Servo meludah mesin rakaman wayar jenis aktif

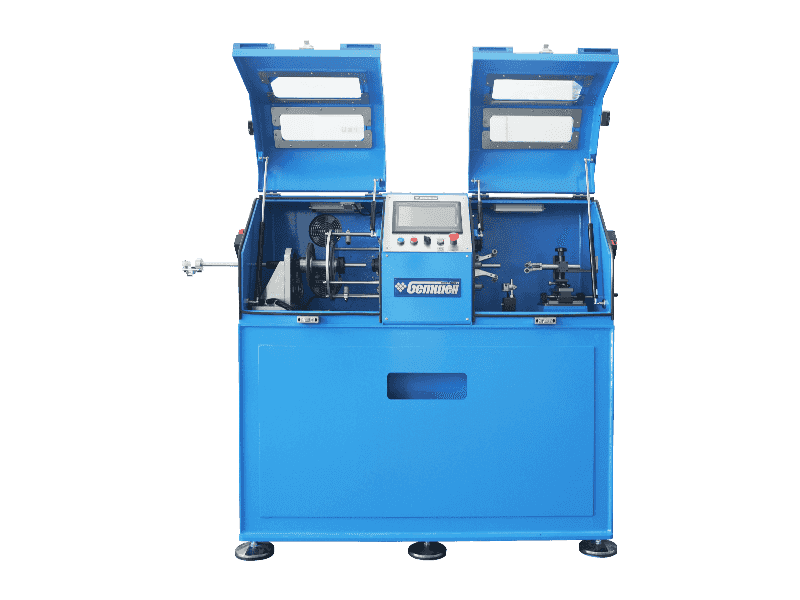

Servo Spit Mesin Taping Jenis Aktif untuk Kawat Sinaran Pasangan Selari

Dengan populasi 5G, Internet of Things, AI, peranti mudah alih tenaga baru, VR/AR, pusat data, dan lain-lain, permintaan untuk kabel penghantaran berkelajuan tinggi telah berkembang pesat, yang menyatukan kedatangan era baru ekonomi digital. Oleh itu, terdapat peningkatan yang ketara dalam pembinaan pusat data berskala besar dan permintaan untuk pelabuhan Ethernet jalur lebar tinggi oleh vendor awan, seperti 100GBE, 200GBE, 400GBE, dan juga 800Gbe pada masa akan datang. o Memudahkan penghantaran data antara suis rangkaian dan peranti rangkaian lain (seperti pelayan atau penukar media) dengan pelabuhan Ethernet jalur lebar tinggi, penyambung kabel seperti SAS, Mini-SAS, SFP, SFP, SFP28, dan QSFP telah muncul. Pusat Rotary Wrapping adalah prosedur utama dalam proses pengeluaran wayar untuk penyambung data Ethernet Port Connector Wire. Bahan pembalut dibalut dua kabel teras terisolasi dan dawai tanah dalam struktur selari pada mesin rakaman berkelajuan tinggi. Kestabilan proses pembalut secara langsung memberi kesan kepada impedans, pelemahan, kerugian pulangan, crosstalk, dan penunjuk produk kabel akhir. Mesin pembalut berprestasi tinggi bukan sahaja membolehkan pengeluaran kabel transmisi berkelajuan tinggi gred tinggi tetapi juga meningkatkan hasil pengeluaran, dengan itu menentukan kedudukan pasaran dan daya saing pengeluar kabel. Selama 20 tahun yang lalu, Gemwell telah didedikasikan untuk penyelidikan dan inovasi mesin pembalut. Melalui penambahbaikan dan peningkatan yang berterusan, Gemwell Servo meludahkan mesin rakaman jenis aktif untuk wayar isyarat pasangan selari telah menjadi pilihan yang lebih baik untuk proses pembalut banyak syarikat terkemuka di medan kabel penghantaran isyarat berkelajuan tinggi. Konfigurasi berikut adalah untuk persediaan standard dengan tiga kepala rakaman, pengguna boleh meningkatkan atau mengurangkan bilangan kepala rakaman mengikut proses yang berbeza. Spesifikasi dan jenis pengambilan, bayar, dan Capstan juga boleh disesuaikan berdasarkan spesifikasi diameter.

Pertanyaan +
PraV：Servo meludah mesin rakaman jenis aktif untuk dawai ultra-halus
Seterusnya：Tiada produk seterusnya
Product Details

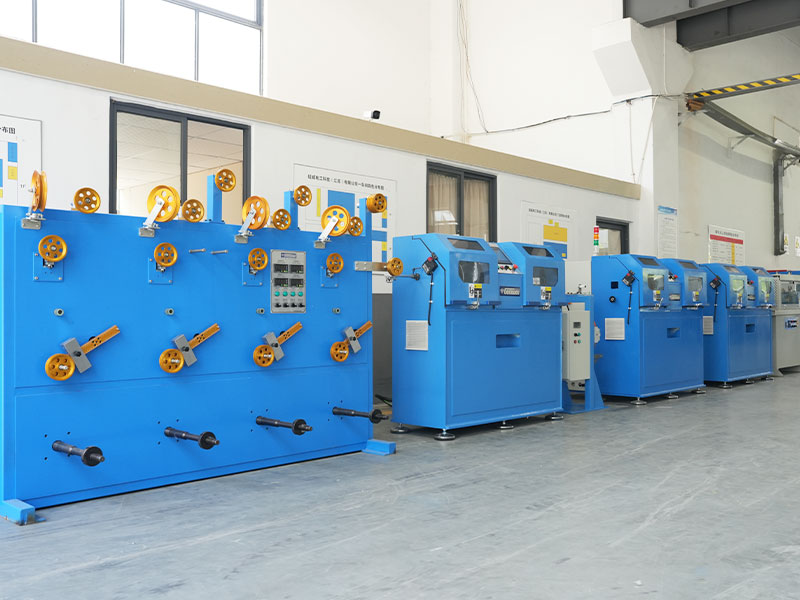

Komponen

● Ø500 Power Core Wire Pay-Off Stand 2 Unit
● Ø300 Power Power Wire Pay-Off Stand 2 Unit
● Spit Jenis Aktif Pembalut Mesin Ketua 1 1 Unit

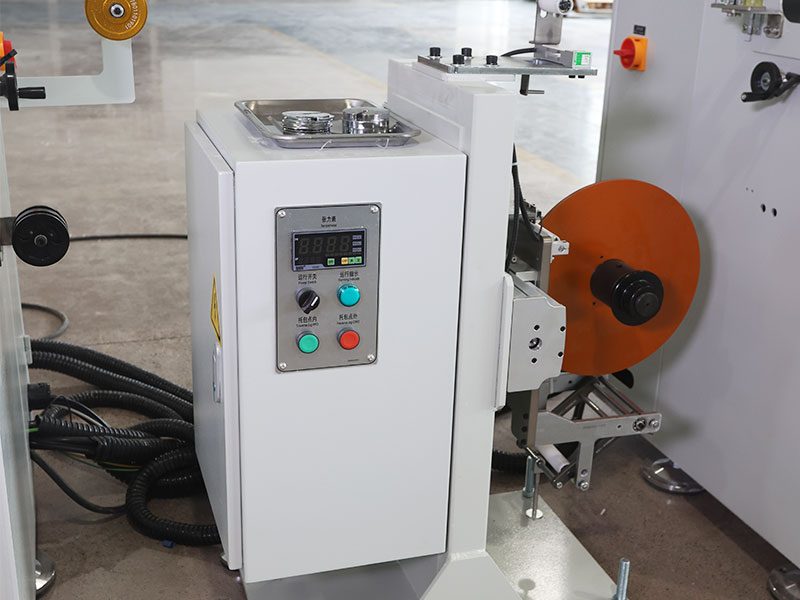

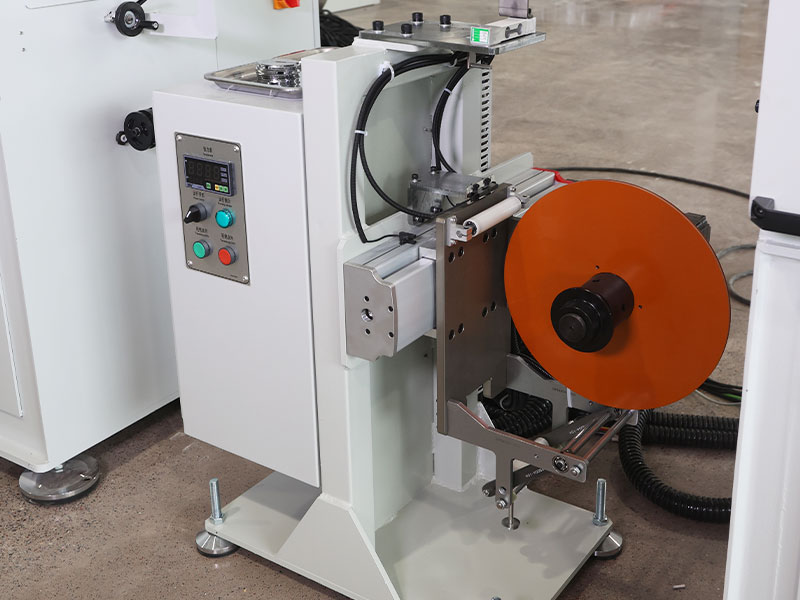

● Mesin pembalut membujur 1 unit
● Spit Jenis Aktif Pembalut Mesin Ketua 2 1 Unit
● Spit Jenis Aktif Pembalut Mesin Ketua 3 1 Unit
● Ketuhar teleskopik 1 unit
● Tiub penyejukan pneumatik 1 unit
● Ø400 jenis roda jenis tali pinggang capstan 1 unit
● Ø500 Mesin Pengambilan Jenis Aci Kuasa 1 Unit
● Diameter tolok 1 unit
● Pencetak inkjet 1 unit
● Sistem Kawalan 1 Unit


Spesifikasi Teknikal

Jenis struktur Roller Roller Tekanan Roller Roller Tekanan Bertekanan Double-Wheel Spit Jenis Pembungkus Tension/Mesin Pembungkus Aktif (Paten No. CN114649118A)
Jenis wayar yang sesuai Terutamanya digunakan untuk mini-SAs, QSFP pasang selari kelajuan tinggi garisan penghantaran isyarat, juga untuk talian data, garis kawalan, kabel khas, dan pembalut dawai lain.
Bahan yang berkenaan Al, Mylar, Foil Tembaga, PTFE, dll.
Diameter wayar yang berkenaan Julat optimum: Ø0.2-1.5mm
Spesifikasi produk Julat optimum: Ø0.25*0.50-1.6*3.0mm
Kelajuan maksimum Max3500rpm (tiada beban), kelajuan permulaan sebenar ditetapkan mengikut keperluan wayar
Julat kelajuan wayar 1-25m/min, julat kelajuan berbeza mengikut jenis wayar.
Diameter luar gulungan pita Julat optimum: Ø180*100
Lebar pita 1.5-15mm
Diameter Inner Gulung Pita 30/50.8/76 Universal
Pitch membungkus 2-30mm, tetapan program
Julat ketegangan 1N-30N/100G-3000G
Kuasa motor utama Motor gerakan servo 4.4kw
Kuasa rakaman 0.2kW Servo Motor
Ketegangan pita pembungkus 1.8kW Servo Motor
Kuasa mengambil Motor gear servo 0.4kw
Kuasa bayar 0.4kW Gear Motor
Kuasa mengambil 0.4kW Servo Motor
Kuasa anjakan penggulungan Pengawal gerakan servo 0.4kw
Panjang pita 1 reel 3 gulung, tanpa memotong wayar ketika menukar gelendong
Pemeriksaan pita Penutupan automatik apabila pita akan habis dan patah.

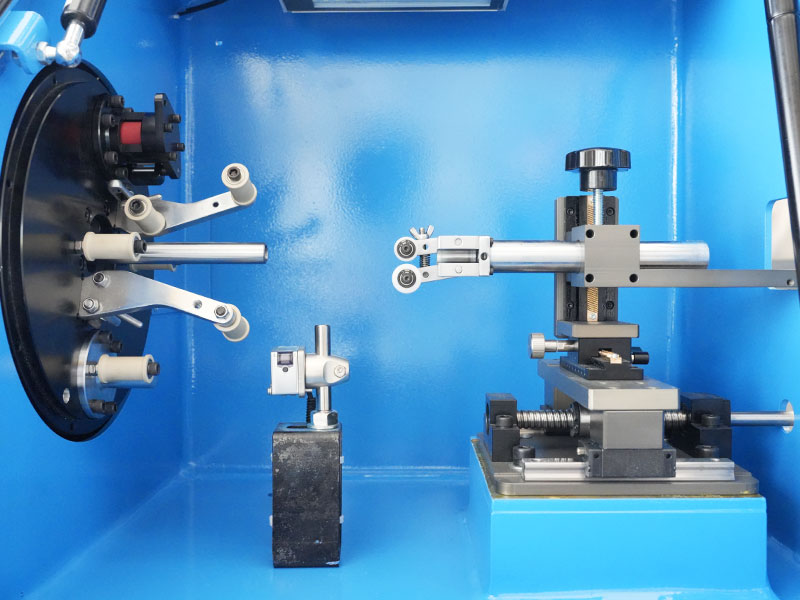

Acuan membungkus pita Acuan pita dalaman ditetapkan pada saluran tengah, acuan luar roda panduan dawai ditetapkan pada tiub penyimpanan pita. Kedua -dua acuan boleh diperpanjang dan bergerak.
Ketepatan pembungkus pita Toleransi padang: ± 1%, toleransi ketegangan: ± 1%.
Kadar pertindihan 0-80%, tetapan program
Pengurusan Formula Pengeluaran digital, ketegangan, diameter luar, padang, s/z, jarak baris, tekanan udara, dan data lain boleh disimpan ke dalam PLC.
Tetapan ketegangan Unsur ketegangan pembungkus pita/bayar/pengambilan/pembalut adalah motor servo, proses SOP disimpan di PLC.

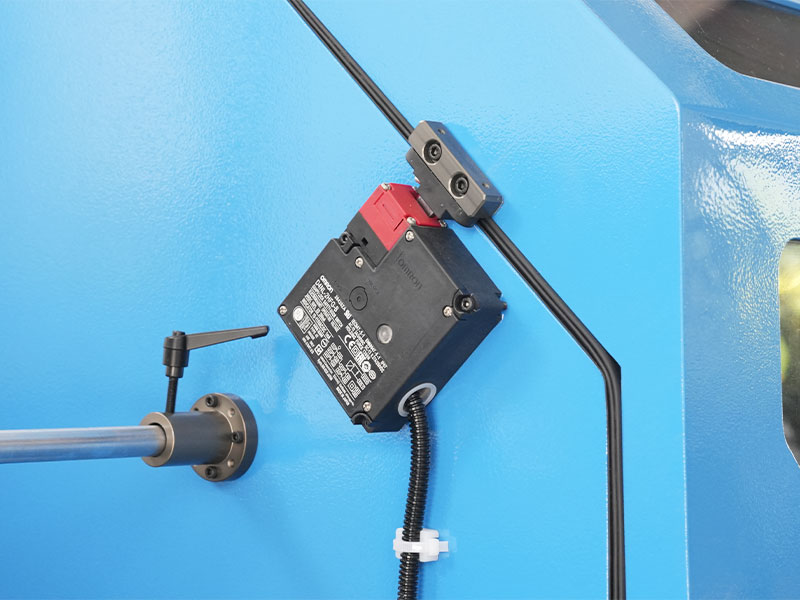

Perlindungan keselamatan Mematuhi piawaian CE, dengan suhu/getaran/bunyi/tekanan pengesanan dan ramalan automatik.




Ciri -ciri produk

● Produktiviti Tinggi: Badan berputar adalah seimbang dan seimbang secara dinamik untuk ujian dan pembetulan. Apabila berjalan, mesin mempunyai getaran kecil dan suara yang rendah. Spindle tidak menjana haba semasa operasi berkelajuan tinggi jangka panjang. Ia mempunyai kecekapan pengeluaran yang tinggi dan keberkesanan kos.

● Ketegangan yang stabil: Roller capstan roda dua digunakan untuk menarik jalur keluar dari gelendong pada kelajuan seragam untuk menghapuskan perubahan ketegangan yang disebabkan oleh perubahan dalam diameter luar dulang pita. Ketegangan pembalut dicapai dengan mengawal diameter luar kabel siap, iaitu, semakin besar ketegangan, lebih kecil diameter luar; Semakin kecil ketegangan, semakin besar diameter luar. Selepas roller capstan roda dua, pita hanya melalui dua penggelek guilding yang sangat dekat dengan paksi pusat putaran yang akan dibungkus secara langsung pada wayar. Oleh itu, pelbagai faktor yang mempengaruhi seperti daya sentrifugal dan rintangan angin dapat dihapuskan, mengakibatkan ketegangan yang stabil.

● Padang yang tepat: Mengambil capstan utama sebagai penanda aras pergerakan, capstan utama, dan setiap bingkai berputar mengadopsi pengawal gerakan servo untuk kawalan gerakan interlocking yang tepat supaya padang pembungkus yang tepat dapat diperoleh pada kelajuan apa pun.

● Penjimatan Buruh: Peranti pengapit dipasang di hujung dawai pada setiap kepala pembalut. Daya pengapit boleh diselaraskan tanpa merosakkan wayar; Kawat boleh ditarik balik ke arah sebaliknya; Pengurusan mod konfigurasi, satu klik pengambilan formula SOP, penyediaan permulaan satu klik, dan satu klik permulaan; Berhenti dan tutup apabila pita dipecahkan/selesai/berukir, kawalan pintar, menjimatkan tenaga kerja.

● Kadar Kegagalan Rendah: Tiada cincin pengumpul, tiada berus karbon, kecuali penggantian biasa memakai bahagian - roller membimbing pita, kadar kegagalan yang rendah.

● Penyelenggaraan yang mudah: Menggunakan kawalan bas Profinet, penghantaran isyarat cepat, gangguan yang rendah, ketegangan pengesanan kesalahan jauh. Penyelesaian masalah dan penyelenggaraan tersedia tidak kira mesin di mana -mana negara di dunia, selagi terdapat rangkaian komunikasi, maka perkhidmatan penyelenggaraan jauh yang cepat dapat disediakan.

Related Products
  • 0

    Masa penubuhan

  • 0

    Kawasan Bangunan (m²)

  • 0

    Bilangan pekerja

  • 0+

    Harta intelek

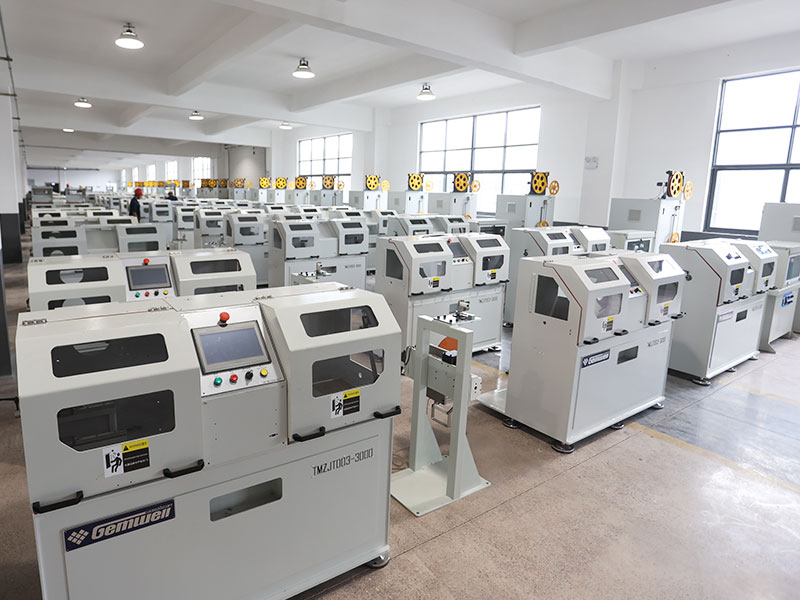

A Mature Factory You Can Count On
