Servo meludah mesin rakaman jenis aktif untuk dawai ultra-halus Pengeluar

Kembali ke senarai
Servo meludah mesin rakaman wayar jenis aktif

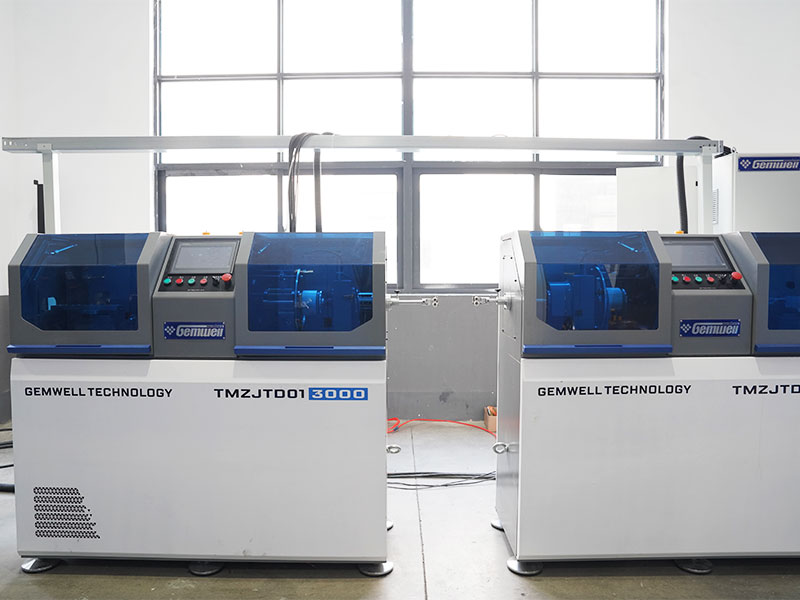

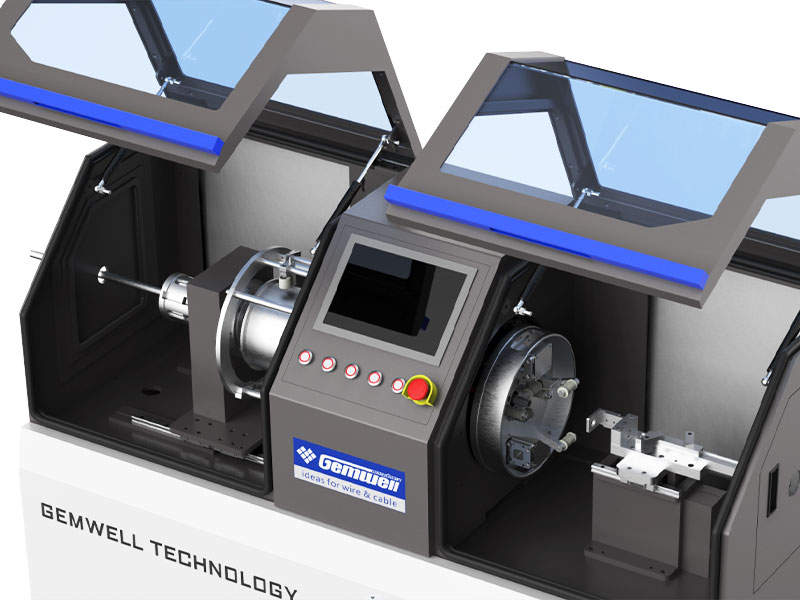

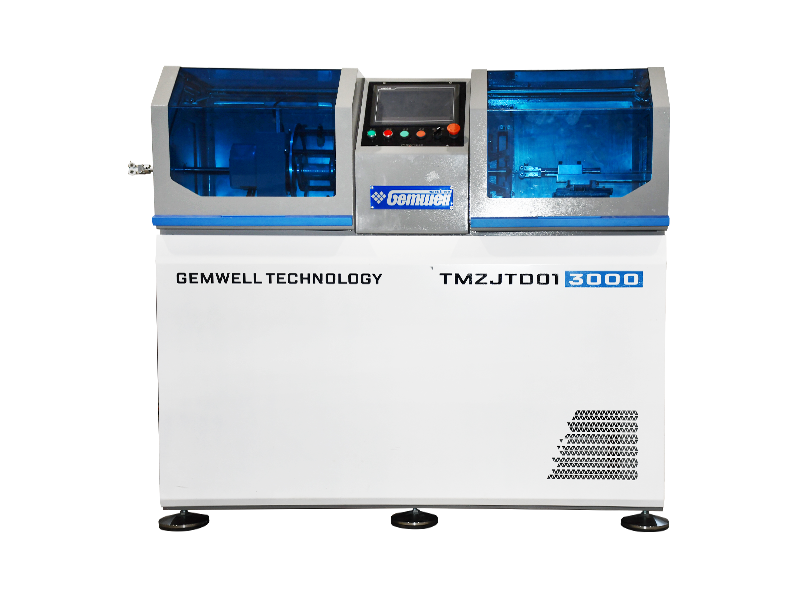

Servo meludah mesin rakaman jenis aktif untuk dawai ultra-halus

Kabel ultra-halus digunakan dalam pelbagai bidang, seperti telefon bimbit, komputer riba, iPads, perubatan, tentera, aeroangkasa, garisan mikro dan sebagainya. Apabila melakukan pembungkus pengeluaran dan membungkus bahan pita ke permukaan luar bahan konduktor, proses pembalut memerlukan ketegangan pembungkus yang sangat rendah. Kestabilan lapangan rakaman, ketegangan pita, ketegangan dawai teras sangat menyumbang kepada kelayakan impedans kabel, pelemahan, kehilangan pulangan dan beberapa indeks ujian lain. Mesin pembalut dengan prestasi cemerlang bukan sahaja dapat menghasilkan dawai ultra-halus yang berkualiti tinggi, tetapi juga mencapai hasil pengeluaran yang lebih tinggi, dengan itu menentukan kedudukan kedudukan pasaran dan daya saing pasaran pengeluar dawai. Sepanjang 20 tahun yang lalu, Gemwell telah didedikasikan untuk penyelidikan dan inovasi mesin pembalut. Melalui penambahbaikan dan peningkatan yang berterusan, Gemwell Servo meludahkan mesin rakaman jenis aktif untuk dawai ultra-halus telah muncul sebagai pilihan yang lebih baik untuk menggantikan model dan proses mesin pembungkus tradisional. Konfigurasi berikut adalah untuk persediaan standard dua kepala rakaman. Pengguna boleh meningkatkan atau mengurangkan bilangan kepala pembalut mengikut proses pembuatan kabel yang berbeza. Spesifikasi dan jenis pengambilan, bayar, dan Capstan juga boleh disesuaikan dan diubah suai mengikut spesifikasi diameter wayar yang berbeza.

Pertanyaan +
SEBELUM：Tiada produk sebelumnya
SETERUSNYA：Servo Spit Mesin Taping Jenis Aktif untuk Kawat Sinaran Pasangan Selari
Produk Butiran

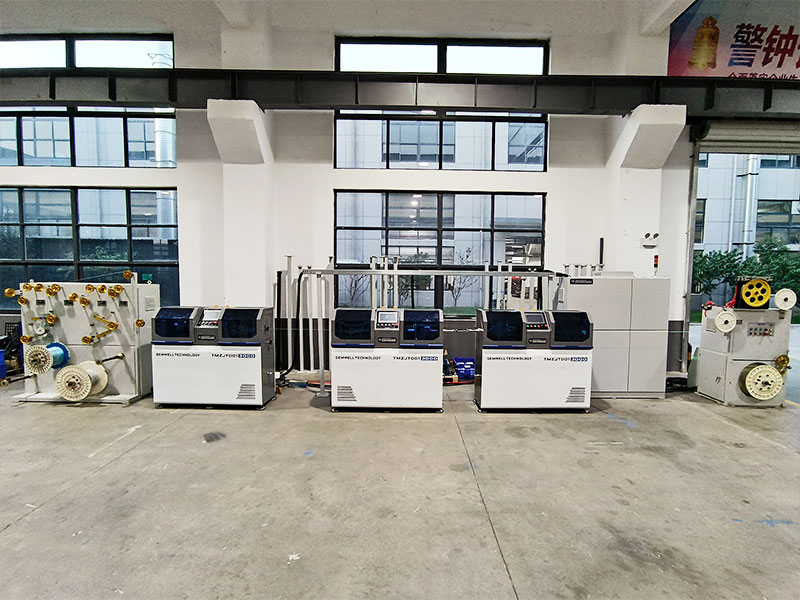

Komponen

● Ø300 Power Pay-Off Stand 1 Unit
● Ketegangan berdiri 1 unit
● Spit Jenis Aktif Pembalut Mesin Ketua 1 1 Unit
● Tolok diameter
● Spit Jenis Aktif Pembalut Mesin Ketua 2 1 Unit
● Tolok diameter
● Ø300 jenis roda tali pinggang capstan 1 unit
● Penguji Spark
● Ø300 jenis aci mesin pengambilan 1 unit
● Sistem Kawalan 1 Unit


Spesifikasi Teknikal

Jenis struktur Roller Roller Tekanan Roller Roller Tekanan Bertekanan Double-Wheel Spit Jenis Pembungkus Tension/Mesin Pembungkus Aktif (Paten No. CN114649118A)
Jenis wayar yang sesuai Terutamanya digunakan untuk garis sepaksi halus, garis isyarat halus, juga boleh digunakan untuk talian penghantaran berkelajuan tinggi, garis kawalan, kabel khas dan pembalut wayar bulat lain dan pembungkus pita.
Bahan yang berkenaan Al, Mylar, Foil Tembaga, PTFE, dll.
Diameter wayar yang berkenaan Julat optimum: Ø0.2-1.5mm
Spesifikasi produk Julat optimum: Ø0.3-2.0mm
Kelajuan maksimum Max2500rpm (tiada beban), kelajuan permulaan sebenar ditetapkan mengikut keperluan wayar
Julat kelajuan kawat 0.5-10m/min, julat kelajuan berbeza mengikut jenis wayar yang berbeza.
Diameter luar gulungan pita Julat optimum: Ø100*100
Lebar pita 1.5-10mm
Diameter Inner Gulung Pita 30mm
Pitch membungkus 0.5-10mm, tetapan program
Julat ketegangan 5n-50n/500g-5000g
Kuasa motor utama Pengawal gerakan servo 3kw
Kuasa rakaman 0.2kW Servo Motor
Ketegangan pita pembungkus 1.8kW Servo Motor
Kuasa mengambil Traktor rakaman roda 400, motor gear servo 0.4kw
Kuasa bayar 0.4kW Gear Motor
Kuasa mengambil 0.4kW Servo Motor
Kuasa anjakan penggulungan Pengawal gerakan servo 0.4kw
Panjang pita 1 reel 3 gulung, tanpa memotong wayar ketika menukar gelendong
Pemeriksaan pita Penutupan automatik apabila pita akan habis dan patah.
Acuan membungkus pita Acuan pita dalaman ditetapkan pada saluran tengah, acuan luar roda panduan dawai ditetapkan pada tiub penyimpanan pita. Kedua -dua acuan boleh diperpanjang dan bergerak.
Ketepatan pembungkus pita Toleransi padang: ± 1%, toleransi ketegangan: ± 1%.
Kadar pertindihan 0-80%, tetapan program
Pengurusan Formula Pengeluaran digital, ketegangan, diameter luar, padang, s/z, jarak baris, tekanan udara, dan data lain boleh disimpan ke dalam PLC.
Tetapan ketegangan Unsur-unsur ketegangan pembungkus/bayar/pengambilan/pembalut adalah motor servo, proses SOP disimpan di PLC.
Perlindungan keselamatan Mematuhi standard CE, dengan suhu/getaran/bunyi/tekanan pengesanan dan ramalan automatik.




Ciri -ciri produk

● Produktiviti Tinggi: Badan berputar adalah seimbang dan seimbang secara dinamik untuk ujian dan pembetulan. Apabila berjalan, mesin mempunyai getaran kecil dan suara yang rendah. Spindle tidak menjana haba semasa operasi berkelajuan tinggi jangka panjang. Ia mempunyai kecekapan pengeluaran yang tinggi dan keberkesanan kos.

● Ketegangan yang stabil: Roller capstan roda dua digunakan untuk menarik jalur keluar dari gelendong pada kelajuan seragam untuk menghapuskan perubahan ketegangan yang disebabkan oleh perubahan dalam diameter luar dulang pita. Ketegangan pembalut dicapai dengan mengawal diameter luar kabel siap, iaitu, semakin besar ketegangan, lebih kecil diameter luar; Semakin kecil ketegangan, semakin besar diameter luar. Selepas roller capstan roda dua, pita hanya melalui dua penggelek guilding yang sangat dekat dengan paksi pusat putaran untuk dibungkus secara langsung pada wayar. Oleh itu, pelbagai faktor yang mempengaruhi seperti daya sentrifugal dan rintangan angin dapat dihapuskan, mengakibatkan ketegangan yang stabil.

● Padang yang tepat: Mengambil capstan utama sebagai penanda aras pergerakan, capstan utama dan setiap bingkai berputar mengadopsi pengawal gerakan servo untuk kawalan gerakan yang tepat supaya padang pembungkus yang tepat dapat diperoleh pada sebarang kelajuan.

● Penjimatan Buruh: Peranti pengapit dipasang di hujung dawai pada setiap kepala pembalut. Daya pengapit boleh diselaraskan tanpa merosakkan wayar; Kawat boleh ditarik balik ke arah sebaliknya; Pengurusan mod konfigurasi, satu klik pengambilan formula SOP, penyediaan permulaan satu klik, dan satu klik permulaan; Berhenti dan tutup apabila pita dipecahkan/selesai/berukir, kawalan pintar, menjimatkan tenaga kerja.

● Kadar Kegagalan Rendah: Tiada cincin pengumpul, tiada berus karbon, kecuali penggantian biasa memakai bahagian - roller membimbing pita, kadar kegagalan yang rendah.

● Penyelenggaraan yang mudah: Menggunakan kawalan bas Profinet, penghantaran isyarat cepat, gangguan yang rendah, ketegangan pengesanan kesalahan jauh. Penyelesaian masalah dan penyelenggaraan tersedia tidak kira mesin di mana -mana negara di dunia, selagi terdapat rangkaian komunikasi, maka perkhidmatan penyelenggaraan jauh yang cepat dapat disediakan.
