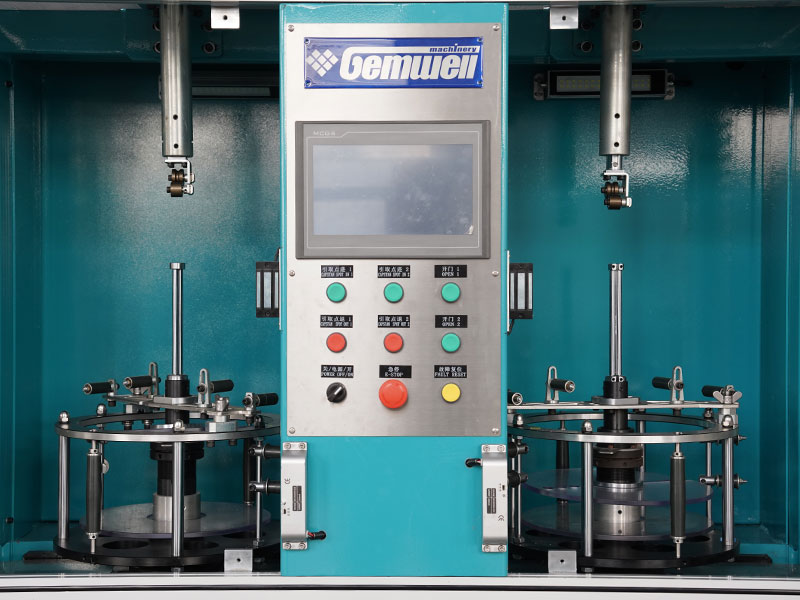

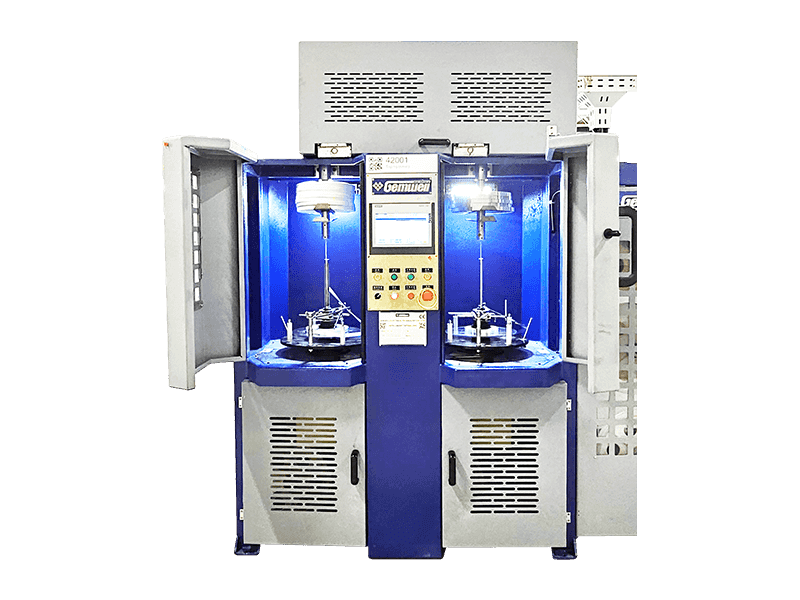

Hysteresis Jenis Raksasa Mesin untuk Kawat Frekuensi Tinggi

Kabel frekuensi tinggi digunakan terutamanya untuk menghantar isyarat data. Kekerapan penghantaran biasanya melebihi 400m. Mereka biasanya digunakan dalam bidang elektronik pengguna, seperti HDMI, USB, DVI dan kabel lain. Untuk mengurangkan gangguan, kabel frekuensi tinggi umumnya menggunakan perisai untuk mengelilingi konduktor dan wayar teras untuk menghalang mereka daripada dipengaruhi oleh medan elektromagnet luaran dan isyarat gangguan. Ia juga menghalang medan elektromagnet gangguan dan isyarat daripada menyebarkan ke luar. Kedua-dua kabel teras terisolasi dan dawai tanah dikumpulkan bersama melalui mesin pembalut, dan pada masa yang sama lapisan pita kerajang aluminium dan lapisan pita mylar poliester diri digunakan untuk membungkusnya dan menstabilkan struktur dawai teras yang dibungkus. Adalah penting untuk mengekalkan ciri -ciri dawai seperti impedans, perbezaan kelewatan, pelemahan dan parameter lain yang stabil. Mesin pembalut dengan prestasi yang diingini bukan sahaja dapat menghasilkan wayar transmisi berkelajuan tinggi dengan tahap frekuensi yang lebih tinggi, dan juga mencapai hasil pengeluaran yang lebih tinggi, dengan itu menentukan pesaing pasaran dan daya saing pasaran pengeluar dawai. Pada hari-hari awal menubuhkan kilang, Gemwell memberi tumpuan kepada teknologi pembalut wayar frekuensi tinggi dan berinovasi mesin pembungkus ketegangan CNC histerisis bebas, yang dikomentari oleh pelanggan. Gemwell Hysteresis Jenis Tekanan Mesin Raksasa Untuk Wire Frequncy Tinggi adalah pilihan berkualiti tinggi untuk proses pembalut wayar frekuensi tinggi. Konfigurasi berikut adalah konfigurasi konvensional dua kepala pembalut. Pengguna boleh menyesuaikan konfigurasi mengikut proses pembuatan kabel yang berbeza, meningkatkan atau mengurangkan bilangan kepala pembalut. Menurut spesifikasi diameter wayar yang berbeza, spesifikasi dan jenis mesin pengambilan, bayar dan capstan juga boleh disesuaikan dan diubah.

Pertanyaan +
SEBELUM：Tiada produk sebelumnya
SETERUSNYA：Mesin Tape Jenis Ketegangan Histeresis untuk Wayar Litz

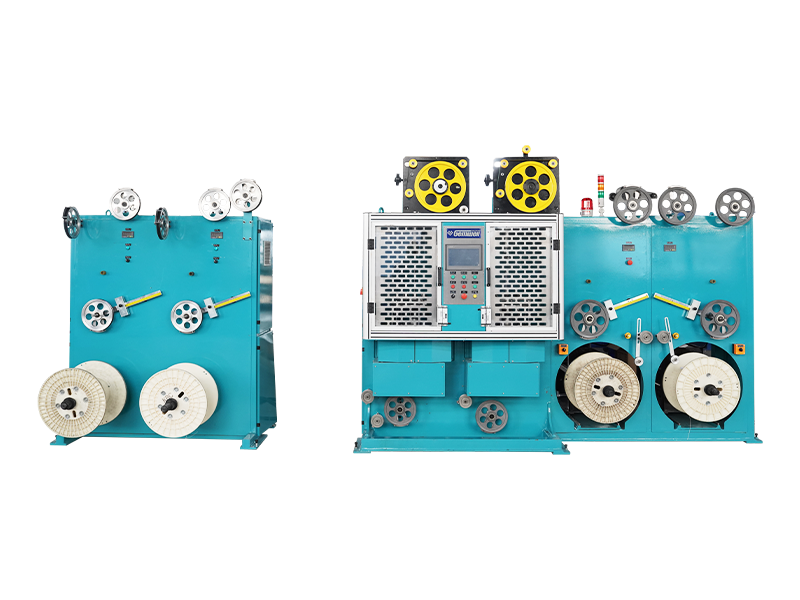

Produk Butiran

Komponen

● Ø500 Wire Pay-Off Stand 2 Unit
● Ø300 Wire Wire Panduan Stand 2 Unit
● Hysteresis-jenis ketegangan jenis frekuensi tinggi mesin pembalut 1 1 unit
● Hysteresis-jenis ketegangan jenis frekuensi tinggi mesin pembalut 2 1 unit
● Ketuhar teleskopik 1 unit
● Ø300 jenis roda tali pinggang capstan 1 unit
● Ø500-aci jenis mesin pengambilan 1 unit
● Pencetak Dakwat 1 Unit
● Sistem Kawalan 1 Unit

Spesifikasi Teknikal

Jenis struktur Jenis ketegangan histeresis menegak atau mendatar mesin pembalut wayar frekuensi tinggi
Jenis wayar yang sesuai Terutamanya digunakan untuk HDMI, USB, dan lain-lain pembalut dawai isyarat kabel frekuensi tinggi, juga boleh digunakan untuk keperluan lain untuk perisai pembalut dawai dan pembungkus pita.
Bahan yang berkenaan Al, Mylar, Foil Tembaga, PTFE, dll.
Diameter wayar yang berkenaan Julat optimum: Ø0.4-1.5mm
Spesifikasi produk Julat Optimum: Ø0.5*1.0-1.6*3.2mm
Kelajuan maksimum Max2200rpm (tiada beban), kelajuan permulaan sebenar ditetapkan mengikut keperluan wayar
Julat kelajuan kawat 1-25m/min
Diameter luar gulungan pita Reel pita: Ø300
Lebar pita 5-20mm
Diameter Inner Gulung Pita 50.8/76 Universal
Pitch membungkus 3-30mm, tetapan program
Julat ketegangan 3N-30N/300G-3000G
Kuasa motor utama Pengawal gerakan servo 3kw
Kuasa rakaman Membayar pita pasif, tiada kuasa
Ketegangan pita pembungkus 1nm Hysteresis Clutch
Kuasa mengambil 0.4kW Servo Motor
Kuasa bayar 0.4kW Gear Motor
Kuasa mengambil 0.4kW Gear Motor
Kuasa anjakan penggulungan Pengawal gerakan servo 0.4kw
Panjang pita 1 reel 3 gulung, tanpa memotong wayar ketika menukar gelendong
Pemeriksaan pita Penutupan automatik apabila pita akan habis dan patah.
Acuan membungkus pita Acuan pita dalaman ditetapkan pada saluran tengah, acuan luar roda panduan dawai ditetapkan pada tiub penyimpanan pita. Kedua -dua acuan boleh diperpanjang dan bergerak.
Ketepatan pembungkus pita Toleransi padang: ± 2%, toleransi ketegangan: ± 5%.
Kadar pertindihan 0-80%, tetapan program
Pengurusan Formula Pengeluaran digital, ketegangan, membolehkan penyimpanan suhu, diameter luar, padang, s/z, jarak baris, tekanan udara dan data lain ke PLC.
Tetapan ketegangan Unsur-unsur ketegangan pembungkus/bayar/pengambilan/pembalut adalah motor servo, proses SOP disimpan di PLC.
Perlindungan keselamatan Mematuhi standard CE, dengan suhu/getaran/bunyi/tekanan pengesanan dan ramalan automatik.




Ciri -ciri produk

● Produktiviti Tinggi: Badan berputar adalah seimbang dan seimbang secara dinamik untuk ujian dan pembetulan. Apabila berjalan, mesin mempunyai getaran kecil dan suara yang rendah. Spindle tidak menjana haba semasa operasi berkelajuan tinggi jangka panjang. Ia mempunyai kecekapan pengeluaran yang tinggi dan keberkesanan kos.

● Ketegangan yang stabil: Rotor histerisis memotong medan magnet untuk membentuk ketegangan tanpa geseran mekanikal. Ia dilengkapi dengan fungsi degaussing automatik dan kipas penyejuk untuk memastikan ketegangan yang stabil.

● Padang yang tepat: Mengambil capstan utama sebagai penanda aras pergerakan, capstan utama dan setiap bingkai berputar mengadopsi pengawal gerakan servo untuk kawalan gerakan yang tepat supaya padang pembungkus yang tepat dapat diperoleh pada sebarang kelajuan.

● Penjimatan Buruh: Peranti pengapit dipasang di hujung dawai pada setiap kepala pembalut. Daya pengapit boleh diselaraskan tanpa merosakkan wayar; Kawat boleh ditarik balik ke arah sebaliknya; Pengurusan mod konfigurasi, satu klik pengambilan formula SOP, penyediaan permulaan satu klik, dan satu klik permulaan; Berhenti dan tutup apabila pita dipecahkan/selesai/berukir, kawalan pintar, menjimatkan tenaga kerja.

● Kadar Kegagalan Rendah: Tiada cincin pengumpul, tiada berus karbon, kecuali penggantian biasa memakai bahagian - roller membimbing pita, kadar kegagalan yang rendah.

● Penyelenggaraan yang mudah: Menggunakan kawalan bas Profinet, penghantaran isyarat cepat, gangguan yang rendah, ketegangan pengesanan kesalahan jauh. Penyelesaian masalah dan penyelenggaraan tersedia tidak kira mesin di mana -mana negara di dunia, selagi terdapat rangkaian komunikasi, maka perkhidmatan penyelenggaraan jauh yang cepat dapat disediakan.
