Rumah / Produk / Mesin berpusing tunggal cantilever / Mesin berpusing jenis cantilever yang berpecah berat (capstan luaran dan tork mengambil)

Mesin berpusing jenis cantilever yang berpecah berat (capstan luaran dan tork mengambil) Manufacturers

Kembali senarai
Mesin berpusing tunggal cantilever

Mesin berpusing jenis cantilever yang berpecah berat (capstan luaran dan tork mengambil)

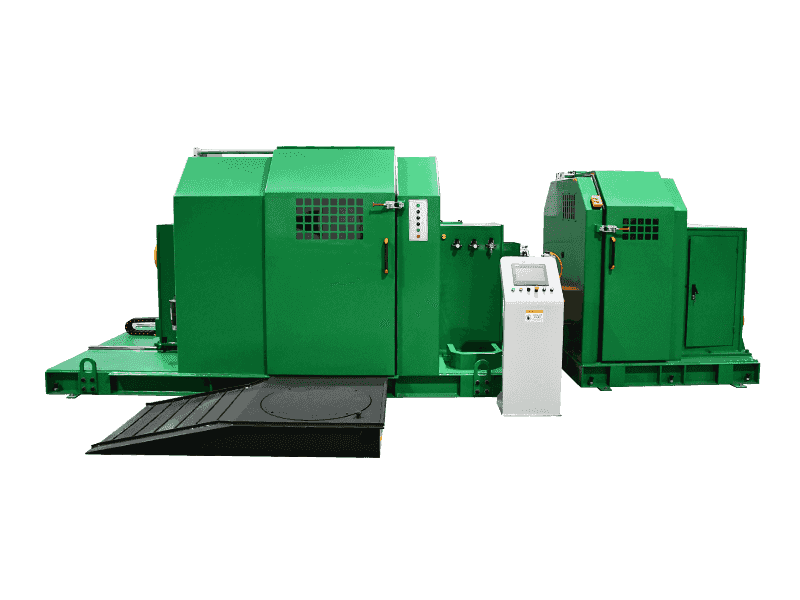

Cantilever yang dipisahkan dipisahkan dari capstan luaran dari mesin berpusing tunggal yang berpecah jenis tugas berat (capstan luar dan tork mengambil). Kedua -duanya secara mekanikal berputar dan berputar serentak. Gulungan pengambilan dilengkapi dengan motor tork, dan ia berputar secara konsentrik dengan cantilever. Motor cantilever memacu cantilever dan bahagian berputar capstan luaran untuk berputar serentak pada kelajuan yang berterusan; Motor pengambilan memacu reel pengambilan untuk memutar dan melancarkan wayar pada kelajuan berubah-ubah. Capstan luaran terdiri daripada roda capstan dan pelbagai kendi ketegangan pelbagai groove. Motor memacu roda Capstan untuk berputar, memandu wayar untuk maju dan memutar pada kelajuan linear yang berterusan. Perbezaan kelajuan dibentuk kerana kelajuan cantilever dan kelajuan berubah dari spindle pengambilan. Nisbah perbezaan kelajuan putaran bergantung pada tetapan padang. Kabel berpintal luka ke kili dengan kuasa motor pengambilan kerana perbezaan kelajuan. Apabila wayar berkumpul pada gelendong dari kosong ke penuh, diameter secara beransur -ansur meningkat. Sistem kawalan secara automatik menyesuaikan kelajuan pembolehubah motor pengambilan, dan pembezaan secara automatik melintang ke kelajuan putaran pembolehubah ketiga ke gelendong pengambilan. Ini adalah bagaimana pengeluaran wayar berpintal dikekalkan pada kelajuan garis yang berterusan. Mesin ini boleh dilengkapi dengan pelbagai jenis peralatan tambahan seperti rak bayar, mesin pembalut berputar pusat, dan mesin pembalut membujur untuk merealisasikan pelbagai kabel dengan diameter luar dalam 10-30mm. Ia mempunyai kecekapan pengeluaran yang tinggi, kesalahan rendah, dan produk wayar siap mempunyai petunjuk prestasi yang sangat baik. Jenis ini sesuai untuk wayar yang memerlukan kelayakan prestasi yang lebih tinggi.

Pertanyaan +
PraV：Tiada produk sebelumnya
Seterusnya：Mesin cantilever jenis cantilever yang ditugaskan ringan (capstan luaran dan pengambilan aktif)
Product Details

Komponen

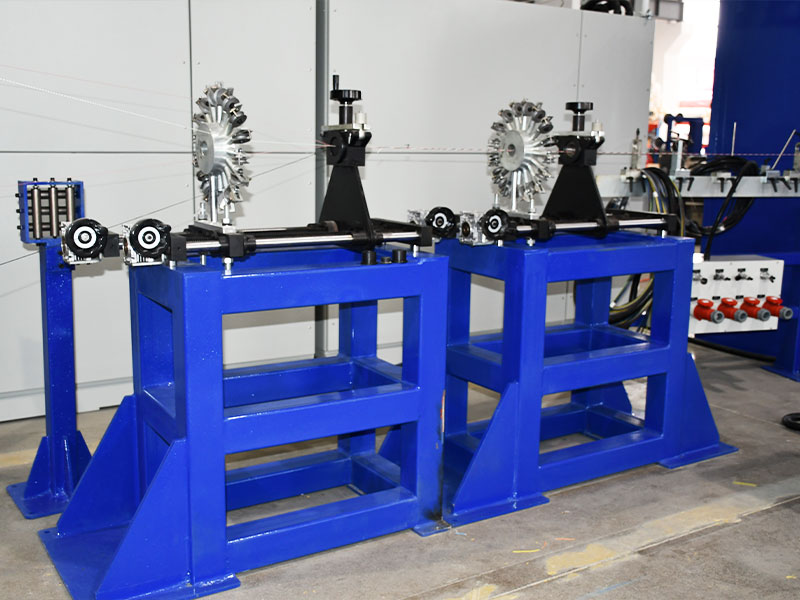

● Pay-Off Stand
● Penumpu dawai
● Ketegangan berterusan raksasa longitudinal maching - Pilihan
● Capstan Berbilang Ringkasan Dual-Wheel Multi-Groove
● Mesin Tapisan Berputar Pusat - Pilihan

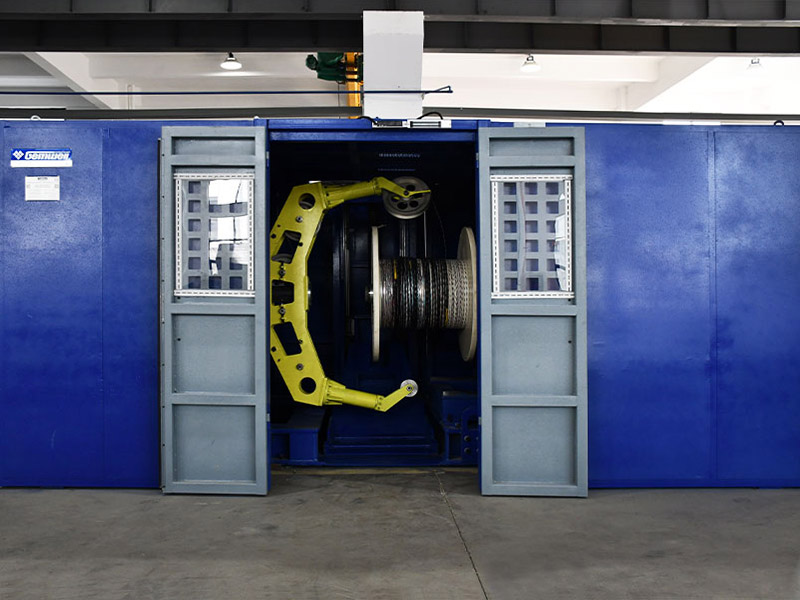

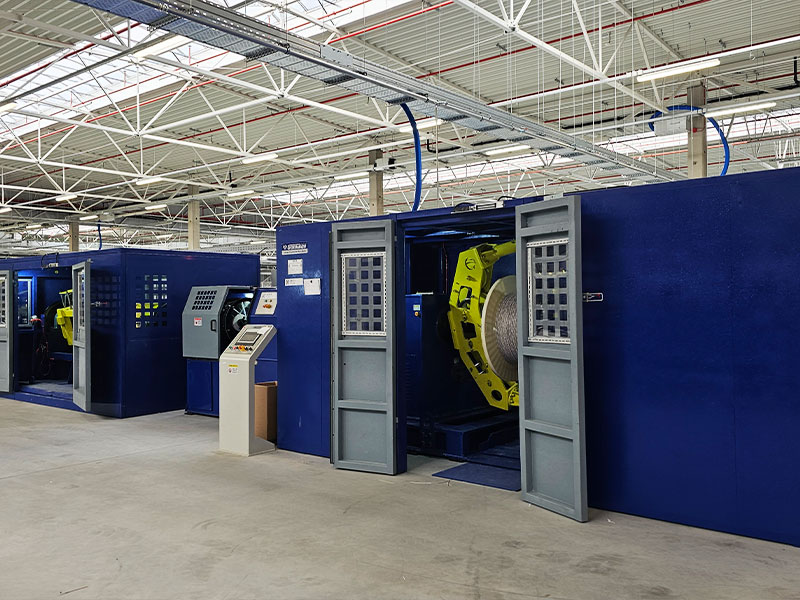

● Mesin berpusing jenis cantilever yang berpecah berat (capstan luaran dan tork mengambil)

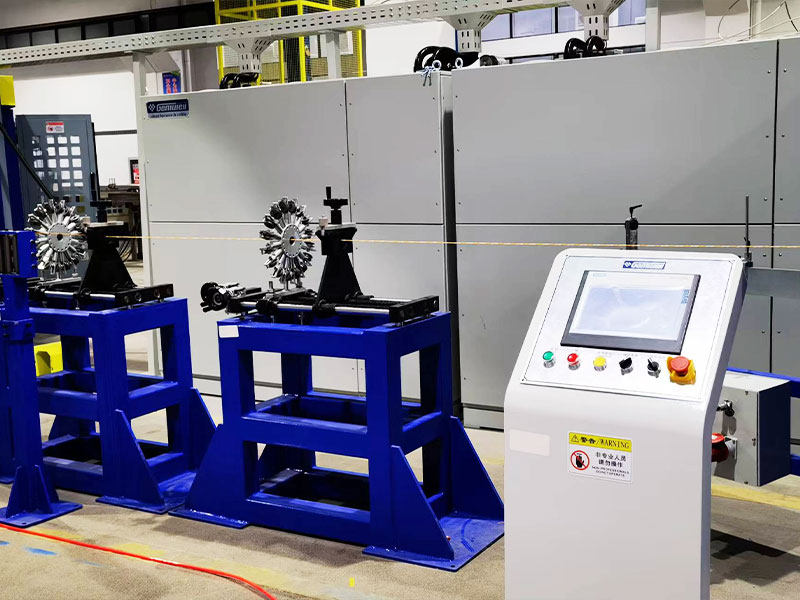

● Sistem kawalan
● Peralatan tambahan periferal boleh disesuaikan


Spesifikasi Teknikal

Parameter Teknikal Utama Jenis 630 800 jenis 1000type 1250 jenis
Jenis wayar yang sesuai Ia sesuai untuk kabel rantai, kabel kawalan, kabel kuasa, kabel data, kord kuasa dan wayar teras pelbagai lembut yang lain dalam kabel saiz yang besar.
Spesifikasi dawai teras Ø0.8-3.0 Ø1.5-4.0 Ø2.0-6.0 Ø3.5-8.0
Diameter luar dawai terkandas Ø3-8 Ø5-12 Ø7-18 Ø10-25
Spesifikasi Pay-Off 400-500 400-630 400-630 630-1000

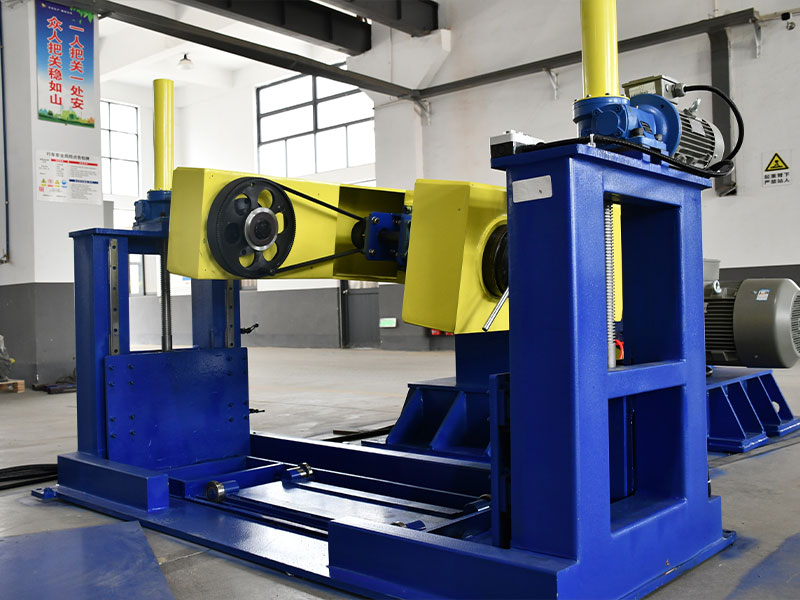

Jenis Pay-Off Ia boleh dikonfigurasikan dengan pelbagai kuasa atau pasif yang berdiri seperti jenis aci, jenis shiftless, jenis twist belakang, dll
Spesifikasi Pengambilan 630x475 800x600 1000x750 1250x950
Lubang gegelung dalaman Ø80 Ø127
Struktur mesin keseluruhan Ambil garis pusat model utama sentuhan tunggal sebagai paksi, barisan pengeluaran dari bayar ke pengambilan secara linear diedarkan dalam struktur jenis perpecahan.
Stranding mati Acuan ditetapkan pada lubang acuan di belakang konsentrator dawai, dengan diameter luar acuan standard 25.
Kaedah Twist Back Konfigurasi piawai termasuk mesin berbayar berputar pasif atau pasif, yang boleh mencapai pembentukan kabel dan pembentukan kabel yang fleksibel. Lain-lain jenis rak pembayaran juga boleh disesuaikan.
Nisbah berpusing belakang 0-120%
Arah Stranding S/z
Kelajuan putaran mesin berpusing tunggal Max600rpm Max500rpm Max400rpm Max320rpm
Julat kelajuan wayar 20-80 20-80 20-80 20-80
Wire Twisted Pitch 20-120 30-180 40-250 50-350
Ketepatan padang Apabila beroperasi pada kelajuan yang berterusan, ketepatan padang berada dalam ± 1.5mm. Semasa proses permulaan/berhenti, ketepatan padang berada dalam ± 3mm.

Bahan cantilever Struktur paip keluli segi empat tepat dan rendah rintangan udara.
Kuasa cantilever 18.5kw 30kW 45kw 55kw
Brek enjin utama Brek cakera pneumatik Brek cakera hidraulik
Jenis Capstan Capstan luaran adalah sistem capstan berputar dua roda dengan roda yang didorong, mengambil dawai melalui diameter kumulatif penggulungan dinamik reel pengambilan. Dan pengekod mengesan kelajuan garis seluruh mesin, memberikan maklum balas kelajuan PID ke motor pengambilan.

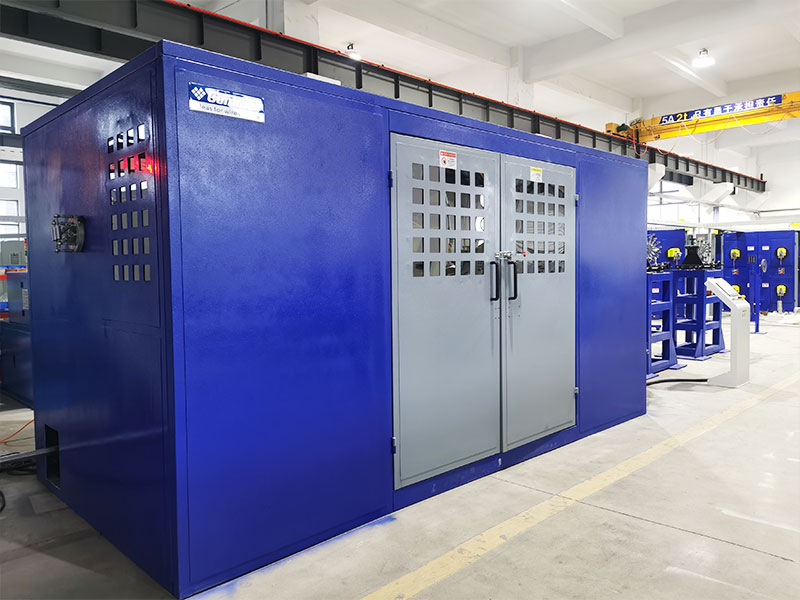

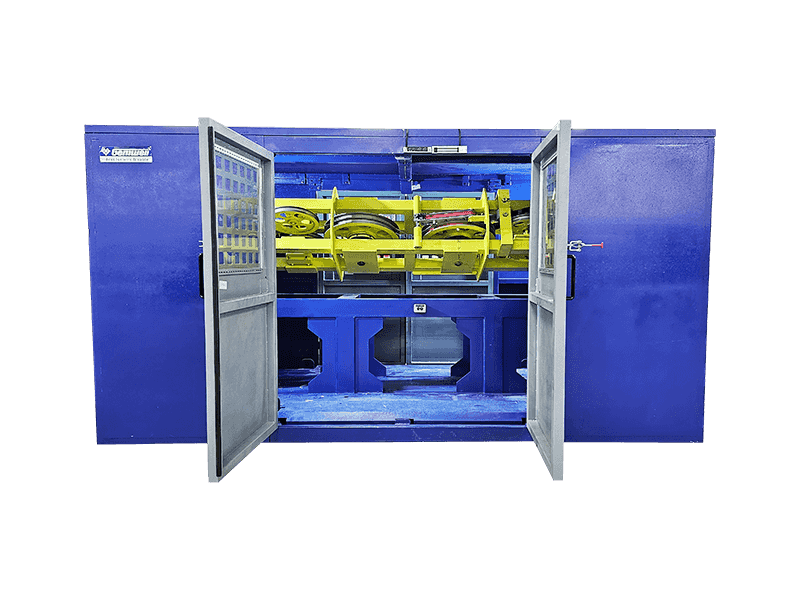

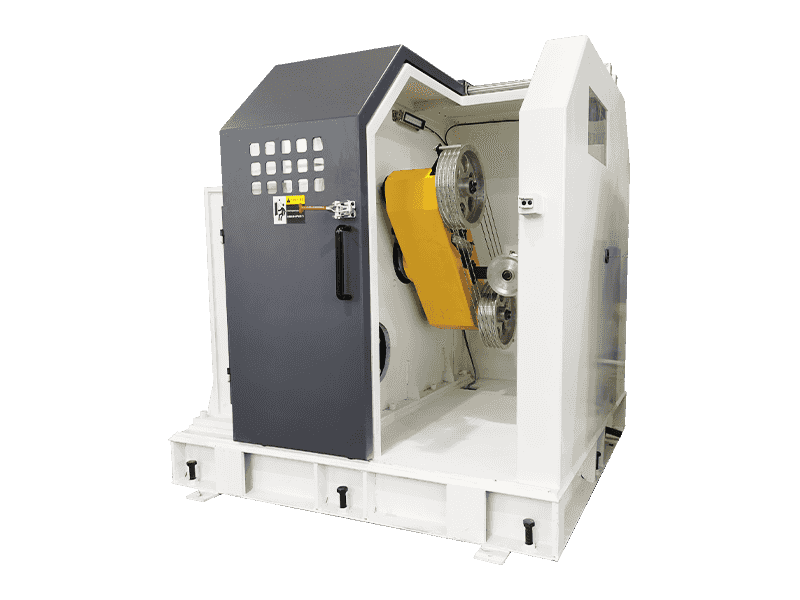

Jenis Capstan Capstan berputar diletakkan di hadapan twister utama, dipisahkan dari unit utama. Badan berputar didorong oleh motor bebas. Ia mempunyai sistem capstan roda dua kali ganda, dengan roda Capstan sebagai roda tetap. Motor luaran memacu roda Capstan untuk berputar melalui struktur mekanikal. Roda yang didorong adalah roda bebas yang boleh mempunyai anjakan salingan linear. Motor servo luaran menghantar ketegangan berterusan ke roda yang didorong melalui penghantaran mekanikal. Apabila roda yang didorong ditarik oleh dawai, ia mengeluarkan isyarat voltan, memberikan kawalan maklum balas tork PID ke motor pengambilan.
Diameter roda capstan Ø250 Ø350 Ø500 Ø700
Kuasa Capstan 3.7kW 5.5kW 22kW 30kW
Motor ketegangan roda yang digerakkan 3.7kW servo motor 5.5kW servo motor 7.5kW Servo Motor 11kW Servo Motor
Hos mengangkat reel Pengangkat Elektrik Pallet Hydraulic dan reel pengambilan adalah bebas penghalang untuk mengakses ke kerangka utama.
Kaedah pengetatan reel Kacang kerucut teratas mengetatkan reel pengambilan
Reel memuatkan berat badan Max400kg Max600kg Max1000kg Max1500kg
Mengambil kuasa reel Mod tork 11kW Mod tork 15kW 22kW torque mode Mod tork 37kW
Pengaturan kedudukan wayar mengambil 1.5kW
Pengesanan Run-Out Bahan Bayar Penggera dan berhenti automatik apabila dawai teras hendak kehabisan/penggera dan berhenti automatik apabila dawai dipecahkan.
Jenis ketegangan bayar Standardnya adalah untuk menyesuaikan ketegangan dengan bergerak atau menambah/mengeluarkan blok berat, dan ia juga boleh disesuaikan untuk menyesuaikan ketegangan dengan menggunakan motor servo.
Jenis ketegangan mengambil Dengan menyesuaikan tork motor pengambilan untuk menetapkan ketegangan dawai, tork motor secara automatik menjejaki dengan peningkatan penggulungan dawai, memastikan ketegangan yang berterusan secara dinamik semasa pengambilan dawai.
Bahan rakaman Al, mylar, pita kapas, kain bukan tenunan
Diameter luar pita Ø350 Ø450
Lebar pita 5-30mm 8-40mm
Lubang Gulung Pita 50.8/76 Universal
Kuasa rakaman 2.2kW 3.7kW
Kelajuan rakaman Max1800rpm Max1500rpm
Unit ketegangan merakam Standard Untuk menggunakan klac serbuk magnet, klac histerisis boleh disesuaikan.
Panjang penyimpanan jalur merakam 400mm, perubahan jalur tanpa memotong wayar.
Pemeriksaan kerosakan jalur Berhenti automatik apabila jalur akan habis dan patah
Kadar pertindihan 0-50%, tetapan program
Unit ketegangan merakam membujur Standard Untuk menggunakan klac serbuk magnet, klac histerisis boleh disesuaikan.
Acuan rakaman membujur Seam Bungkus Tiub Jenis lain boleh disesuaikan.
Paparan ketegangan Standard tanpa paparan ketegangan. Sensor tekanan digital jenis komunikasi, penggera ketegangan ketegangan, dan penutupan automatik boleh disesuaikan.
Pengurusan Formula Sistem pengurusan formulasi tersuai membolehkan data seperti ketegangan, suhu, diameter ekstrinsik, padang, s/z, jarak penggulungan garis, dan tekanan barometrik untuk dimasukkan ke dalam PLC, menyokong pengumpulan data dan import untuk pengeluaran digital.
Perlindungan keselamatan Pengesanan automatik dan ramalan suhu /getaran /bunyi /tekanan boleh disesuaikan mengikut reka bentuk standard CE /CSA /UL.
Pengesanan Spark Penguji Spark boleh disesuaikan.
Piawaian kuasa Standard adalah 3-fasa 380V/50Hz dan bekalan kuasa boleh disesuaikan untuk negara dan kawasan yang berbeza.




Ciri -ciri produk

● Kelajuan yang cekap: Cantilever berpusing tunggal tertakluk kepada ujian keseimbangan statik dan dinamik dan penentukuran, mengakibatkan getaran yang kurang dan bunyi yang rendah. Spindle utama beroperasi pada kelajuan tinggi secara berterusan tanpa menjana haba, menjamin kelajuan yang cekap.

● Padang yang tepat: Capstan berputar luar memacu pelbagai helai gerakan wayar, mewujudkan padang yang tepat dan stabil sebelum mesin berpusing utama.

Oleh kerana diameter bawah tetap roda capstan dan ketiadaan faktor -faktor yang mengganggu lain, padang tetap tepat dan stabil.

● Pengaturan dawai yang cekap: Proses susunan wayar mengamalkan struktur berbentuk kotak, di mana gelendong dawai bergerak ke belakang dan sebagainya dalam garis lurus bersama dengan kotak pengambilan wayar, memastikan susunan dawai yang teratur.

● Kurang membongkok: Reka bentuk roller capstan dan roda panduan wayar mengamalkan diameter yang besar, mengurangkan lenturan kawat dan mengelakkan kerosakan pada padang.

● Operasi yang lebih mudah: Pangkalan mesin adalah bebas halangan, tanpa sebarang tanjakan merangkak. Spools dawai boleh ditolak secara langsung ke dalam mesin untuk memuatkan dan memunggah, menjadikan operasi tanpa usaha.

● Pintar: Pengurusan resipi, yang membolehkan pengambilan semula resipi SOP, penyediaan satu klik untuk permulaan, dan pengaktifan satu klik; maklum balas dinamik pada padang twist dan pulangan tork disediakan, pengesanan kesalahan, pengesanan kerosakan kabel, metre-to-shutdown, kawalan pintar.

● Penyelenggaraan yang mudah: Pelanggan di luar China boleh menyesuaikan penggunaan Kawalan Bas Profinet, yang memastikan penghantaran isyarat yang cepat dan rendah. Selagi terdapat rangkaian komunikasi di mana -mana negara atau rantau, pengesanan kesalahan jauh, penyelesaian masalah, dan perkhidmatan penyelenggaraan dapat dilaksanakan dengan cepat.
