Rumah / Produk / Mesin berpusing tunggal cantilever / Pembezaan Kelajuan Pembezaan Jenis Cantilever Single Twisting Machine (Tanpa Capstan Pulley)

Pembezaan Kelajuan Pembezaan Jenis Cantilever Single Twisting Machine (Tanpa Capstan Pulley) Manufacturers

Kembali senarai
Mesin berpusing tunggal cantilever

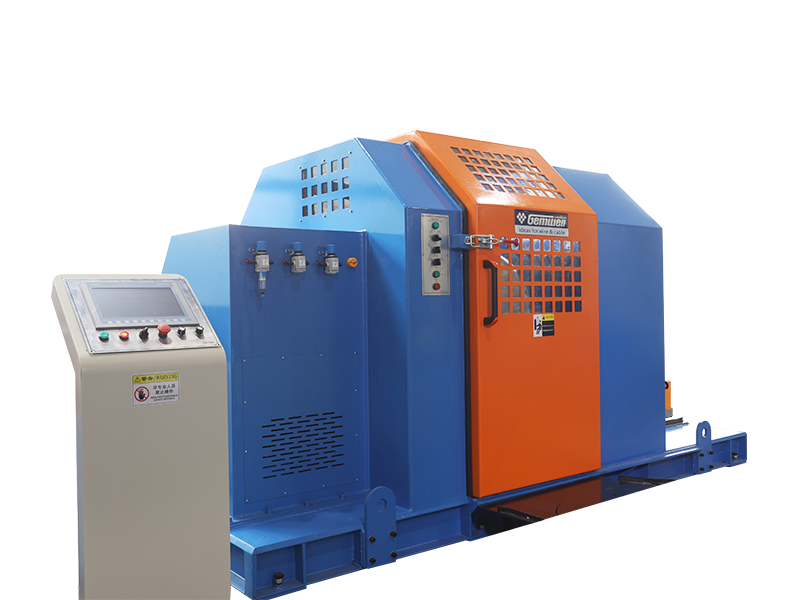

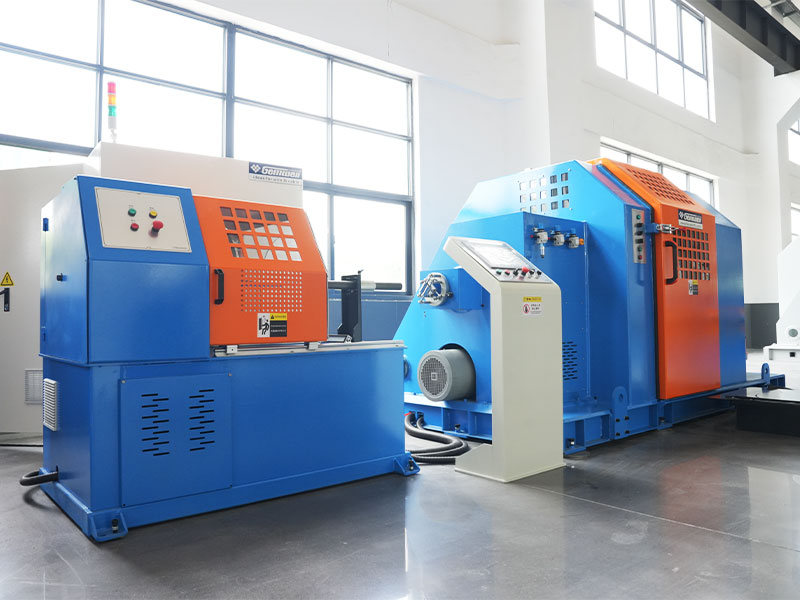

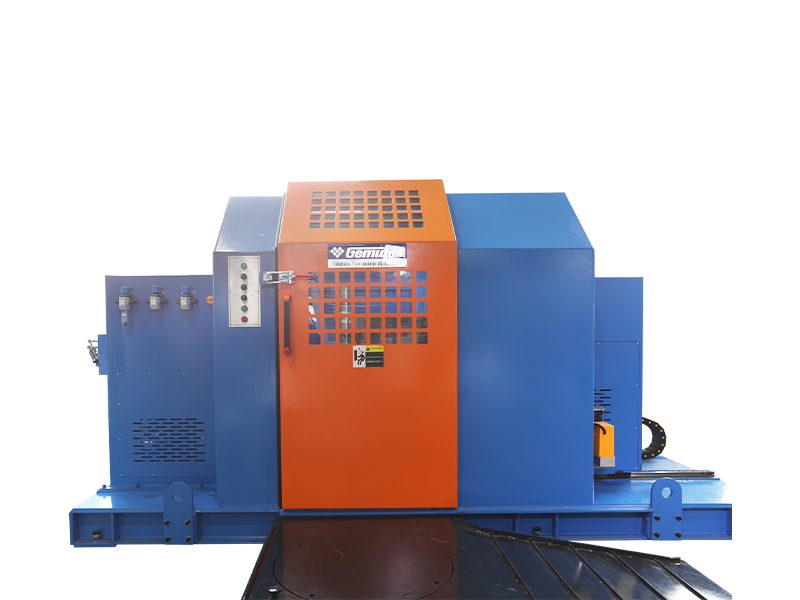

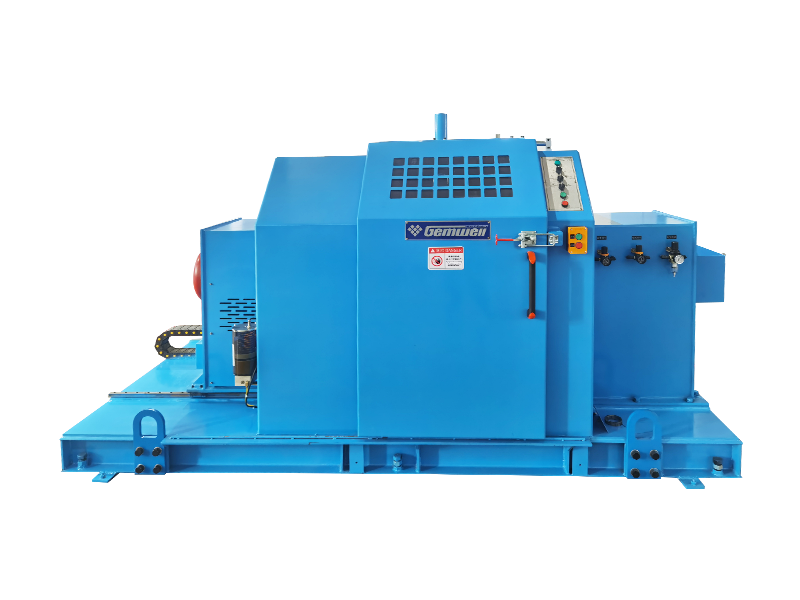

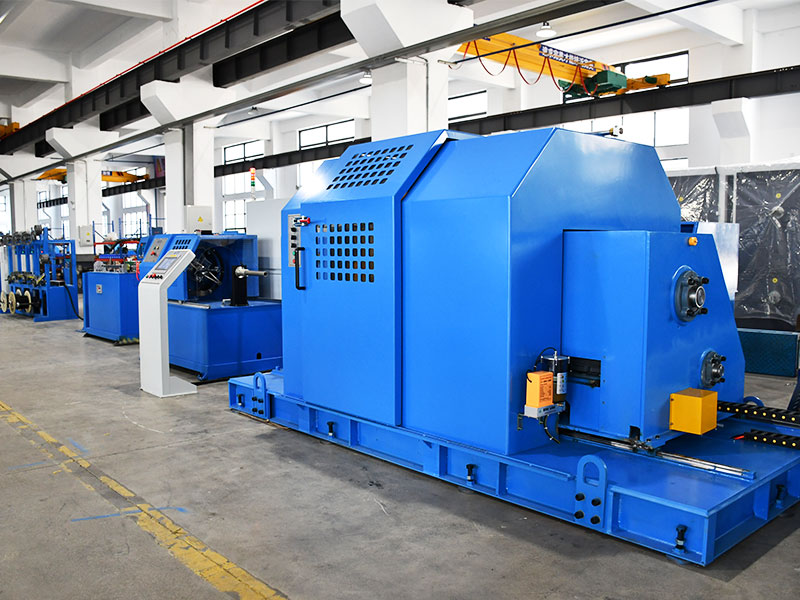

Pembezaan Kelajuan Pembezaan Jenis Cantilever Single Twisting Machine (Tanpa Capstan Pulley)

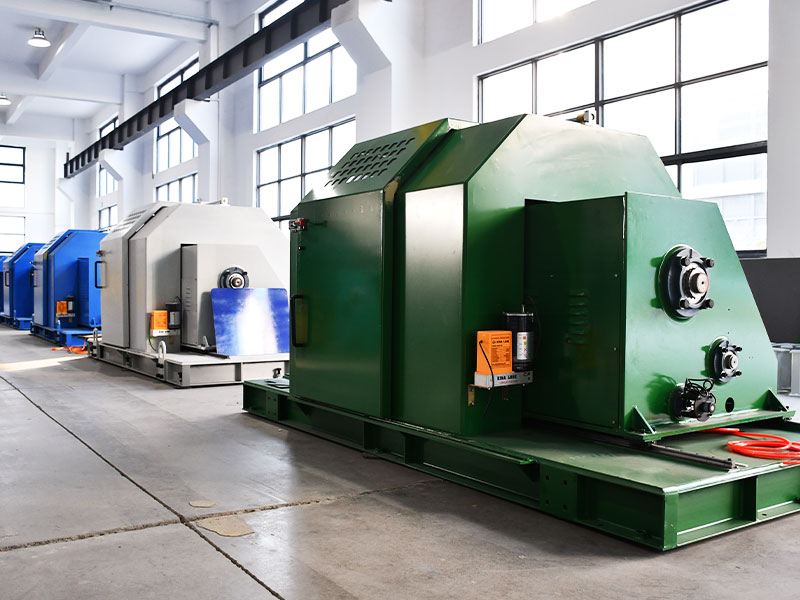

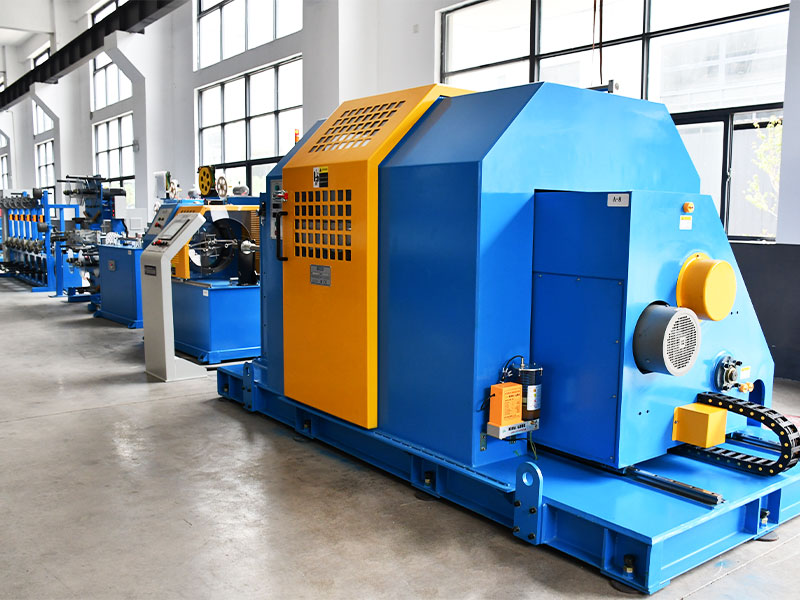

Pembezaan kelajuan Pembezaan jenis cantilever tunggal mesin berpusing (tanpa pulley capstan) mempunyai pivot trasmission mekanikal antara cantilever dan pengambilan melalui aci penghantaran dan pembezaan. Motor cantilever memacu cantilever dan pembezaan untuk berputar serentak pada kelajuan yang berterusan, menghantar kelajuan tetap pertama ke perbezaan; Motor pada akhir pengambilan menghantar kelajuan pembolehubah kedua ke perbezaan pada kelajuan berubah. Kelajuan berterusan pertama dan kelajuan pembolehubah kedua disintesis ke dalam kelajuan pembolehubah ketiga untuk memacu gelendong pengambilan untuk berputar dan mengambil wayar. Perbezaan kelajuan putaran dibentuk di antara kelajuan putaran tetap cantilever dan kelajuan putaran berubah dari spindle pengambilan. Nisbah perbezaan kelajuan putaran bergantung pada tetapan padang. Kabel berpintal luka ke kili kerana perbezaan kelajuan. Apabila wayar berkumpul di kili dari kosong ke penuh, diameter secara beransur -ansur meningkat. Sistem kawalan secara automatik menyesuaikan kelajuan pembolehubah kedua motor spindle pengambilan, dan pembezaan secara automatik melangkau ke kelajuan putaran pembolehubah ketiga ke gelendong pengambilan. Ini adalah bagaimana pengeluaran wayar berpintal dikekalkan pada kelajuan garis yang berterusan. Mesin ini boleh dilengkapi dengan pelbagai jenis peralatan tambahan seperti rak bayar, mesin rakaman berputar pusat, dan mesin rakaman membujur untuk merealisasikan pelbagai kabel dengan diameter luar dalam jarak 25mm ke dalam kabel. Ia mempunyai kecekapan pengeluaran yang tinggi, kesalahan rendah, dan prestasi kos tinggi.

Pertanyaan +
PraV：Mesin cantilever jenis cantilever yang ditugaskan ringan (capstan luaran dan pengambilan aktif)
Seterusnya：Tiada produk seterusnya
Product Details

Komponen

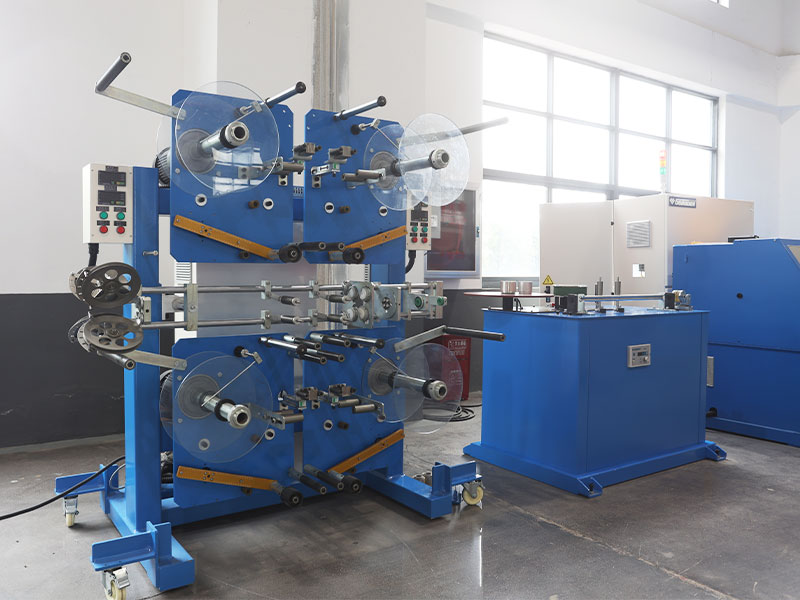

● Pay-Off Stand

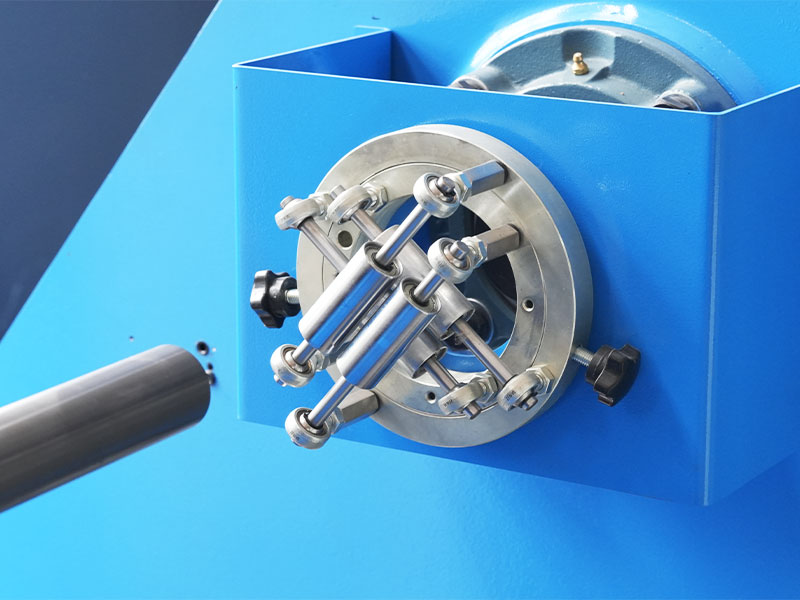

● Penumpu dawai
● Ketegangan berterusan raksasa longitudinal maching - Pilihan

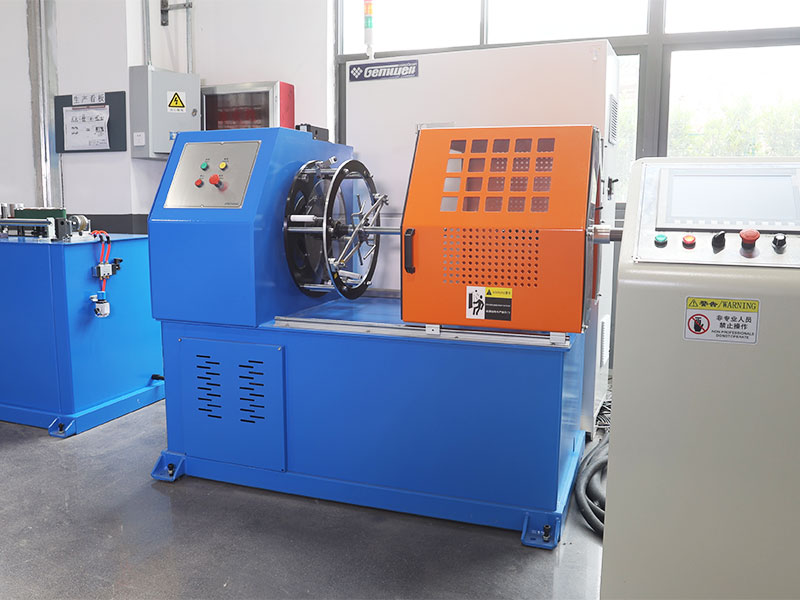

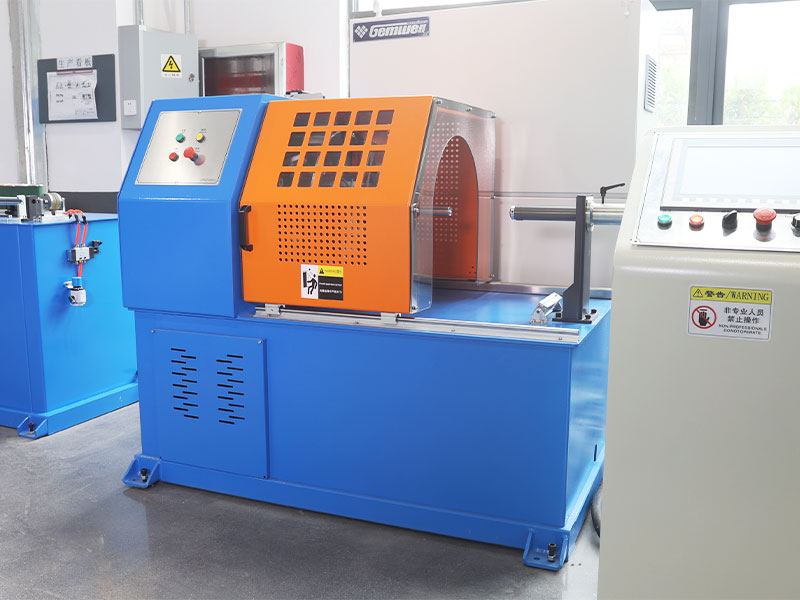

● Mesin Tapisan Berputar Pusat - Pilihan
● Pembezaan Kelajuan Pembezaan Jenis Cantilever Single Twisting Machine (Tanpa Capstan Pulley)
● Sistem kawalan
● Peralatan tambahan periferal boleh disesuaikan


Spesifikasi Teknikal

Parameter Teknikal Utama Jenis 630 800 jenis 1000 jenis 1250 jenis
Jenis wayar yang sesuai Mesin ini sesuai untuk memutar dan kabel wayar teras pelbagai lembut, termasuk wayar frekuensi tinggi, kabel data, kabel komputer, dan tali kuasa.
Spesifikasi dawai teras Ø0.8-3.0 Ø1.5-4.0 Ø2.0-6.0 Ø3.5-8.0
Diameter luar dawai terkandas Ø3-8 Ø5-12 Ø7-18 Ø10-25
Spesifikasi Pay-Off 400-500 400-630 400-630 630-800
Jenis Pay-Off Ia boleh dikonfigurasikan dengan pelbagai kuasa atau pasif yang berdiri seperti jenis aci, jenis shiftless, jenis twist belakang, dll
Spesifikasi Pengambilan 630x475 800x600 1000x750 1250x950
Lubang gegelung dalaman Ø80 Ø80 Ø127 Ø127
Struktur mesin keseluruhan Ambil garis tengah model utama Twist sebagai paksi, garis pengeluaran dari bayaran untuk mengambilnya secara linear diedarkan dalam struktur jenis perpecahan.
Stranding mati Acuan ditetapkan pada lubang acuan di belakang konsentrator dawai, dengan diameter luar acuan standard 25.
Kaedah Twist Back Konfigurasi standard tidak mempunyai fungsi belakang, tetapi bayaran balik belakang boleh disesuaikan untuk mencapai kilat dan fleksibiliti semasa kabel.
Nisbah berpusing belakang Konfigurasi standard tidak mempunyai nisbah twist belakang dan produk mempunyai tekanan dalaman. Pembayaran balik belakang boleh disesuaikan dengan nisbah belakang-belakang antara 0% hingga 100%
Arah Stranding S/z
Kelajuan putaran mesin berpusing tunggal Max900rpm Max750rpm Max600rpm Max400rpm
Julat kelajuan kawat 20-100 20-100 20-100 20-100
Wire Twisted Pitch 20-120 30-180 40-250 50-350
Ketepatan padang Apabila beroperasi pada kelajuan yang berterusan, ketepatan padang berada dalam ± 2.5mm. Semasa proses permulaan/berhenti, ketepatan padang berada dalam ± 4mm.
Bahan cantilever Struktur paip keluli segi empat tepat dan rendah rintangan udara.
Kuasa cantilever 7.5kW 11kW 22kW 30kW
Brek enjin utama Brek cakera pneumatik Brek cakera hidraulik

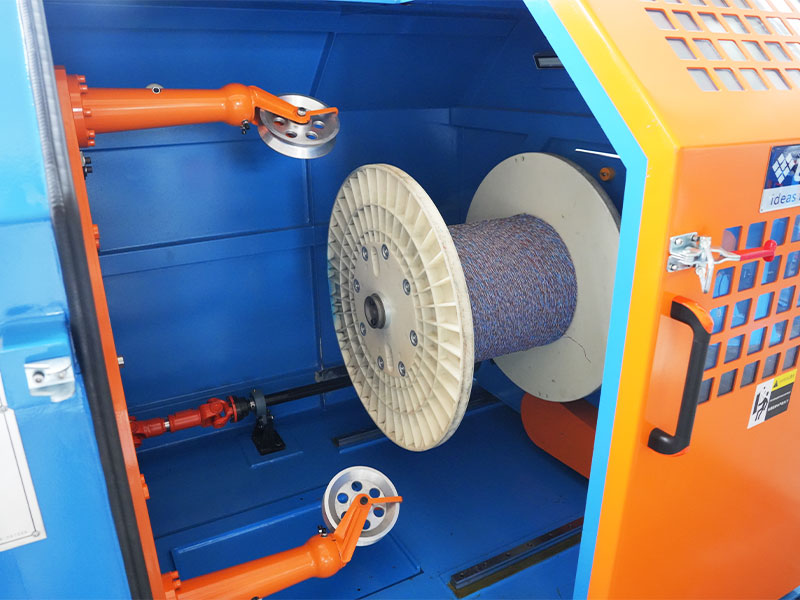

Jenis Capstan Tiada roda capstan berputar secara dalaman atau luaran. Sebaliknya, wayar secara dinamik diambil dari diameter terkumpul pada reel pengambilan. Pengekod mengesan kelajuan talian mesin dan menyediakan kawalan maklum balas kelajuan PID ke motor pengambilan.
Diameter roda capstan Tidak
Kuasa Capstan Tidak
Hos mengangkat reel Mengangkat elektrik pallet hidraulik
Kaedah pengetatan reel Kacang kerucut teratas mengetatkan reel pengambilan
Reel memuatkan berat badan Max400kg Max600kg Max1000kg Max1500kg
Mengambil kuasa reel 2.2kW ＋ perbezaan 3.7kW ＋ perbezaan 5.5kW ＋ perbezaan 7.5kW ＋differential
Pengaturan kedudukan wayar mengambil 0.75kW 2.2kW
Pengesanan Run-Out Bahan Bayar Penggera dan berhenti automatik apabila dawai teras hendak kehabisan/penggera dan berhenti automatik apabila dawai dipecahkan.

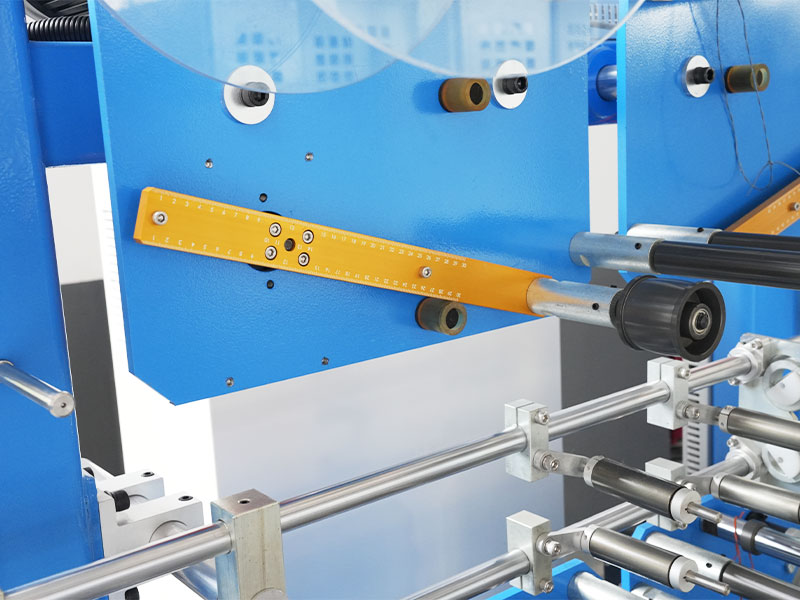

Jenis ketegangan bayar Standardnya adalah untuk menyesuaikan ketegangan dengan bergerak atau menambah/mengeluarkan blok berat, dan ia juga boleh disesuaikan untuk menyesuaikan ketegangan dengan menggunakan motor servo.
Jenis ketegangan mengambil Bahagian pengambilan tidak mempunyai mekanisme penetapan ketegangan. Sebaliknya, ketegangan pemasangan kabel selepas berpusing dicapai dengan menetapkan ketegangan setiap reel bayar.
Bahan rakaman Al, mylar, pita kapas, kain bukan tenunan
Diameter luar pita Ø350 Ø450
Lebar pita 5-30mm 8-40mm
Lubang pita 50.8/76 Universal
Kuasa rakaman 2.2kW 3.7kW
Kelajuan rakaman Max1800rpm Max1500rpm
Unit ketegangan merakam Standard Untuk menggunakan klac serbuk magnet, klac histerisis boleh disesuaikan.
Panjang penyimpanan jalur merakam 400mm, perubahan jalur tanpa memotong wayar.
Pemeriksaan kerosakan jalur Berhenti automatik apabila jalur akan habis dan patah
Kadar pertindihan 0-50%, tetapan program
Unit ketegangan merakam membujur Standard Untuk menggunakan klac serbuk magnet, klac histerisis boleh disesuaikan.
Acuan rakaman membujur Seam Bungkus Tiub Jenis lain boleh disesuaikan.
Paparan ketegangan Standard tanpa paparan ketegangan. Sensor tekanan digital jenis komunikasi, penggera ketegangan ketegangan, dan penutupan automatik boleh disesuaikan.
Pengurusan Formula Sistem pengurusan formulasi tersuai membolehkan data seperti ketegangan, suhu, diameter ekstrinsik, padang, s/z, jarak penggulungan garis, dan tekanan barometrik untuk dimasukkan ke dalam PLC, menyokong pengumpulan data dan import untuk pengeluaran digital.
Perlindungan keselamatan Pengesanan automatik dan ramalan suhu /getaran /bunyi /tekanan boleh disesuaikan mengikut reka bentuk standard CE /CSA /UL.
Pengesanan Spark Penguji Spark boleh disesuaikan.
Piawaian kuasa Standard adalah 3-fasa 380V/50Hz dan bekalan kuasa boleh disesuaikan untuk negara dan kawasan yang berbeza.




Ciri -ciri produk

● Kelajuan yang cekap: Cantilever berpusing tunggal tertakluk kepada ujian keseimbangan statik dan dinamik dan penentukuran, mengakibatkan getaran yang kurang dan bunyi yang rendah. Spindle utama beroperasi pada kelajuan tinggi secara berterusan tanpa menjana haba, menjamin kelajuan yang cekap.

● Aplikasi yang luas: Peralatan yang ideal untuk berpusing berkelajuan tinggi pelbagai wayar teras, pilihan pilihan untuk memutar dan membungkus pengeluaran siri pita.

● Pengaturan dawai yang cekap: Proses susunan wayar mengamalkan struktur berbentuk kotak, di mana gelendong dawai bergerak ke belakang dan sebagainya dalam garis lurus bersama dengan kotak pengambilan wayar, memastikan susunan dawai yang teratur.

● Pintar: Pengurusan resipi, yang membolehkan pengambilan satu klik resipi SOP, penyediaan satu klik untuk permulaan, dan pengaktifan satu klik; Maklum balas dinamik mengenai pulangan twist dan pulangan tork disediakan, pengesanan kesalahan, pengesanan kerosakan kabel, meter-ke-shutdown, kawalan pintar.

● Penyelenggaraan yang mudah: Pelanggan di luar China boleh menyesuaikan penggunaan Kawalan Bas Profinet, yang memastikan penghantaran isyarat yang cepat dan rendah. Selagi terdapat rangkaian komunikasi di mana -mana negara atau rantau, pengesanan kesalahan jauh, penyelesaian masalah, dan perkhidmatan penyelenggaraan dapat dilaksanakan dengan cepat.
