Kembali Twist pasangan Twisting Machine untuk Kabel Data Automotif

Pasangan Twist Back Twisting Machine Untuk Empat Kabel Data Ethernet Perindustrian

Dengan perkembangan kenderaan tenaga baru dalam beberapa tahun kebelakangan ini, peralatan elektronik di dalam kereta telah berkembang, seperti kawalan enjin, sistem ABS, beg udara, fungsi pintar AI, elektronik multimedia, dan lain -lain. Sejajar, terdapat peningkatan keperluan yang diletakkan pada sistem bas untuk memastikan penghantaran data komunikasi yang boleh dipercayai antara unit kawalan yang pelbagai. Khususnya, keselamatan kawalan melalui sistem bas seperti rangkaian kawasan pengawal (CAN) atau sistem flexray adalah penting dan mesti memenuhi spesifikasi keserasian elektromagnet. Sebagai teras pembawa penghantaran isyarat, kabel data automotif mempunyai keperluan kualiti yang lebih tinggi: kadar penghantaran data yang lebih cepat, prestasi kelewatan, dan toleransi kesalahan.  Barisan pengeluar kabel data automotif mengamalkan struktur rakaman pasangan berpintal, yang boleh mencapai kadar penghantaran data yang cepat (CAN BUS: 1Mbit/s; FlexRay Bus: 10 Mbit/s), dengan kelewatan yang pasti dan kebolehpercayaan yang tinggi. Oleh kerana pasangan kabel data automotif yang dipintal terutamanya memerlukan simetri wayar teras berpasangan yang dipasangkan, dan apabila kabel menjalani penghantaran mod pembezaan, ia menukarkan isyarat mod pembezaan ke dalam nilai kuantitatif yang stabil dari isyarat mod biasa, iaitu nilai LCL dan nilai LCTL. Selain itu, kawalan pelemahan yang rendah dan perbezaan echo yang rendah juga memerlukan mesin berpasangan yang stabil dan wajar. Sejak penubuhan kilang 20 tahun yang lalu, Gemwell telah memberi tumpuan kepada pembangunan penyelidikan, dan inovasi mesin berpusing. Gemwell Back Twist Pair Twisting Machine untuk Double Cores Industrial Ethernet Data Cable kini telah menjadi pilihan yang bereputasi dalam bidang wayar data tenaga baru. Berikut adalah konfigurasi konvensional 2 gulungan bayar, pengguna boleh meningkatkan bilangan kepala pembalut mengikut spesifikasi pengeluar kabel yang berlainan. Bergantung pada pelbagai diameter dawai, spesifikasi dan jenis mesin pengambilan, bayar, dan capstan juga boleh disesuaikan dan diubah.

Pertanyaan +
PraV：Mesin berpusing pasangan belakang untuk empat teras berputar kabel data automotif tunggal padang
Seterusnya：Pasangan Twist Back Twisting Machine untuk Cabi Data Ethernet Cores Double Cores
Product Details

Komponen

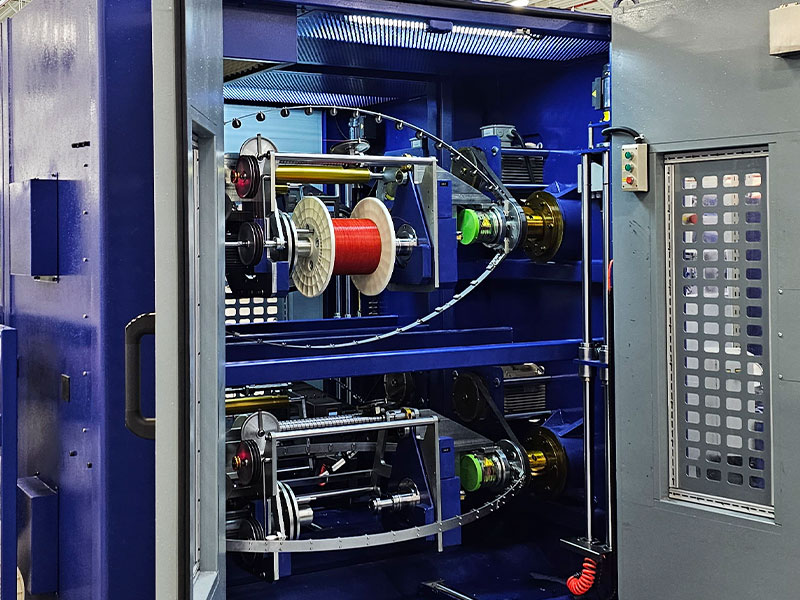

● Ø500 Bingkai Bersepadu-Cakera Double Disc Back Twist Payoff Machine 2 Unit
● Kembali Twist Payoff Stand 2 Unit
● Ø630 Double Pitch Pitch Constant Pair Twister 1 Unit
● Sistem Kawalan 1 Unit
● Peralatan tambahan periferal boleh disesuaikan.


Spesifikasi Teknikal

Struktur Pay-Off Mendatar ke hadapan dan ke belakang-belakang bot dua kali ganda buaian tanpa bayar, mengetuk busur dua kali ganda pitch pay-twist.
Struktur Pengambilan Portal mendatar Cradle Shaftless mengambil, Stranding Bow Double Pitch Pair berpusing.
Struktur mesin keseluruhan Back twist bayar dan pengambilan stranding disusun di sepanjang garis tengah, dengan struktur jenis perpecahan. Pay-off diletakkan di belakang dengan pintu depan dan belakang yang dilengkapi; Tempat dan kumpulkan gulungan boleh dikendalikan di hadapan mesin.
Jenis wayar yang sesuai Terutamanya digunakan untuk kabel LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 dan wayar lain, tetapi juga untuk wayar penghantaran isyarat lain yang memerlukan ujian elektrik.
Spesifikasi dawai teras Julat: Ø0.6-2.0mm, di luar julat ini boleh disesuaikan
Diameter luar dawai terkandas Julat: Ø1.2-4.5mm, di luar julat ini boleh disesuaikan.
Stranding mati Saiz acuan acuan standard ialah 25
Kaedah Twist Back Mencapai twisting atau pra-berpusing, berpusing bermakna bahawa busur mesin ganti dan pasangan twist berputar ke arah yang bertentangan; Pra-twisting merujuk kepada arah berputar yang sama dari mesin bayar dan twist pasangan, dan boleh dipilih pada skrin sentuh.
Nisbah berpusing/pra-twisting 0-120%, secara berterusan dan lancar laras, ditetapkan pada skrin sentuh, PLC Control Automatik, Penjejakan Automatik Kelajuan Twisting/Back Twisting.
Arah Stranding S/z
Kelajuan putaran bayar MAX2000 RPM/4000 TPM (tiada beban).
Kelajuan permulaan sebenar ditetapkan mengikut keperluan gred wayar yang berbeza.
Kelajuan putaran mengambil Model 500 MAX2000RPM/4000TPM (tiada beban).
Model 630 MAX1750RPM/3500TPM (tiada beban).
Kelajuan permulaan sebenar ditetapkan mengikut keperluan gred wayar yang berbeza.
Julat kelajuan kawat Formula untuk mengira kelajuan baris: Bow-twister Speed ​​x 2 x pitch / 1000 = m / min. Had kelajuan maksimum ialah 100 m/min.
Wire Twisted Pitch Julat optimum: 5.0-50.0mm, tepat ke satu tempat perpuluhan, dengan tahap yang boleh laras yang berterusan, dipilih pada skrin sentuh.
Ketepatan padang Ketepatan pitch ± 0.3mm semasa pengeluaran kelajuan tetap, ± 0.5mm semasa permulaan/penutupan.
Bahan busur Bahan standard yang digunakan ialah jalur keluli 65mn dengan kelopak mata seramik, yang boleh disesuaikan dengan busur ringan serat karbon.
Kuasa busur bayar Konfigurasi standard ialah 2-5.5kW Motor penyongsang juga boleh disesuaikan untuk motor servo.
Mengambil kuasa busur Konfigurasi standard untuk 630 pengambilan adalah motor penyongsang 7.5kW, juga boleh disesuaikan untuk motor servo.
Braking busur Brek elektromagnet
Jenis Capstan Double Wheel Capstan dibina ke dalam buaian portal
Diameter roda capstan Ø185, 5-Groove Aluminium Capstan Roller Roller 5-Groove Split Aluminium Driven Roller.
Kuasa Capstan Konfigurasi standard ialah motor penyongsang 1.5kW, juga boleh disesuaikan untuk motor servo.
Spesifikasi bayar Model Ø500, serasi dengan Ø400, roda alat ABS
Spesifikasi pengambilan Model Ø630, Sesuai dengan Ø500, roda alat ABS
Lubang Batin Standard adalah Ø56mm, saiz lain boleh disesuaikan.
Mengangkat gelendong reel Mengangkat elektrik, memuat papan skateboard dan memunggah kili.
Kaedah pengetatan reel Perhimpunan silinder elastik yang kuat mengetatkan kili, daya pengetatan> 200kg, dengan perlindungan mengunci diri, kili pelepasan pneumatik
Reel memuatkan berat badan Max300kg
Kuasa reel bayar Konfigurasi standard ialah motor reducer gear 2-0.75kW, juga boleh disesuaikan untuk motor servo.
Mengambil kuasa reel Konfigurasi standard ialah 0.75kW Gear Reducer Motor, juga boleh disesuaikan untuk motor servo.
Pengaturan kedudukan wayar mengambil Standard adalah 30 unit batang travers yang digilap, boleh disesuaikan untuk baris pengawal gerakan servo.
Kekuatan Pengaturan Kedudukan Kawat Pengawal gerakan servo 0.2kW boleh disesuaikan.
Bahan pembayaran habis pengesanan Penggera dan berhenti automatik apabila dawai teras hendak kehabisan/penggera dan berhenti automatik apabila dawai dipecahkan.
Jenis ketegangan Standardnya adalah untuk menyesuaikan ketegangan dengan bergerak atau menambah berat mengimbangi, PID mengawal kelajuan bayar atau mengambil, atau menyesuaikannya untuk menyesuaikan ketegangan dengan motor servo.
Julat ketegangan bayar 3n-30n/0.3kg-3kg/300g-3000g
Pelbagai ketegangan 5n-50n/0.5kg-5kg/500g-5000g
Ketepatan ketegangan ± 25g
Paparan ketegangan Jenis Komunikasi Sensor Tekanan Paparan Digital, Ketegangan Overrun penggera dan penutupan automatik.
Pengurusan Formula Sistem pengurusan formulasi tersuai membolehkan data seperti ketegangan, suhu, diameter ekstrinsik, padang, s/z, jarak penggulungan dawai, tekanan barometrik untuk dimasukkan ke dalam PLC, menyokong pengumpulan data dan import untuk pengeluaran digital.
Perlindungan keselamatan Pengesanan automatik dan ramalan suhu /getaran /bunyi /tekanan boleh disesuaikan mengikut reka bentuk standard CE /CSA /UL.
Pengesanan Spark Boleh disesuaikan untuk menambah penguji percikan
Menunda perisai Pemasangan membujur aktif boleh ditambah antara bayaran dan pengambilan.
Pembentukan pra-twist Pra-pukulan berkelajuan tinggi boleh disesuaikan antara bayaran dan pengambilan.
Mengisi tanah Ganjaran kuasa pengisi boleh disesuaikan antara ganjaran dan pengambilan.
Piawaian kuasa Piawaian ini adalah 3-fasa 380V/50Hz dan bekalan kuasa boleh disesuaikan untuk negara dan kawasan yang berbeza.
Perisian pintar Disesuaikan untuk menambah perisian "Kelajuan Pencocokan Automatik Kelajuan Pengeluaran Terbaik", untuk mencapai kecekapan pengeluaran dan kualiti produk pada masa yang sama.
Peranti over minyak teras Peranti minyak dawai teras boleh disesuaikan dan ditambah. Kawat teras penebat disalut dengan minyak pelincir yang tidak menentu untuk mengurangkan geseran semasa berpusing pasangan wayar.




Ciri -ciri produk

● Kelajuan Cepat: Kotak gelendong adalah tekanan yang dilepaskan dan disalurkan, ia tahan lama dan tidak cacat. Bow sudut berputar berputar secara statik seimbang dan seimbang secara dinamik untuk ujian dan pembetulan. Ia mempunyai getaran kecil dan bunyi yang rendah. Spindle tidak menjana haba semasa operasi berkelajuan tinggi jangka panjang, dan kelajuan putaran spindle cepat.

● Ketegangan yang stabil: Motor servo boleh disesuaikan sebagai elemen ketegangan. Selepas menetapkan ketegangan jumlah pengambilan, ketegangan pembayaran kedua-dua wayar teras dikira dengan bijak. Ia juga membolehkan kawalan tepat pembayaran dan kelajuan pengambilan oleh pengawal gerakan servo, dengan itu mencapai ketegangan yang stabil.

● Padang yang tepat: Dunia secara eksklusif "mekanisme penghantaran ketepatan kuasa luaran dan capstan dalaman", menggunakan transmisi mekanikal yang kompleks untuk menghantar kuasa motor di luar busur berpintal ke roda Capstan di dalamnya. Menetapkan capstan utama sebagai penanda aras pergerakan, mengamalkan pengawal gerakan servo untuk kedua -dua busur berpusing dan capstan utama untuk menjalankan kawalan gerakan rantai yang tepat dan mendapatkan padang yang tepat pada sebarang kelajuan.

● Penjimatan Buruh: Dilengkapi dengan benang yang fleksibel, boleh transit dengan lancar melalui nod putaran busur sudut, dan threading dapat diselesaikan dalam 1 minit. Kawat boleh ditarik balik ke arah terbalik menggunakan panel kawalan, menjimatkan buruh.

● Pintar: Pengurusan resipi, satu klik Retrieval Recipe SOP, penyediaan permulaan satu klik, satu klik permulaan; Maklum balas dinamik mengenai padang berpusing, nisbah berpusing belakang, pengesanan kesalahan/pengesanan pemotongan/berhenti apabila meter mencapai, panel kawalan pintar

● Kadar Kegagalan Rendah: Komponen kawalan elektrik di busur sudut stranding semuanya dipasang pada buaian, dan semua isyarat tertutup gelung elektrik dikawal di dalam busur yang terkandas. Cincin pemungut berus karbon hanya menyediakan kuasa tiga fasa ke bahagian dalam busur sudut stranding tanpa menghantar isyarat untuk mengelakkan hubungan yang lemah, gangguan, dan kadar kegagalan yang rendah.

● Penyelenggaraan yang mudah: Pelanggan di luar China boleh menyesuaikan untuk mendapatkan kawalan bas Profinet, yang memastikan penghantaran isyarat cepat dan gangguan yang rendah. Penyelesaian masalah dan penyelenggaraan disediakan tanpa mengira lokasi mesin di mana -mana negara atau rantau di seluruh dunia, selagi terdapat rangkaian komunikasi, kemudian pengesanan kesalahan, penyelesaian masalah, dan perkhidmatan penyelenggaraan jauh dapat disediakan dengan cepat.
