Mesin Wayar Penyemperitan Padat: Jawapan Langsung
Mesin wayar penyemperitan padat ialah mesin penyemperitan kabel penjimatan ruang yang dibina untuk menggunakan lapisan penebat atau jaket pada wayar dan konduktor kabel tanpa jejak lantai barisan pengeluaran tradisional. Kebanyakan unit kompak muat dalam lingkungan 8 hingga 15 meter persegi sementara masih memberikan kelajuan output antara 80 dan 400 meter seminit, bergantung pada diameter dan bahan konduktor. Untuk bengkel dengan ruang lantai yang terhad, larian volum rendah hingga pertengahan atau penukaran bahan yang kerap, mesin dawai penyemperitan padat adalah jawapan yang praktikal kerana ia memendekkan masa persediaan, mengurangkan sisa bahan semasa permulaan dan membenarkan seorang pengendali menguruskan keseluruhan talian daripada memerlukan krew berbilang orang.
Selebihnya panduan ini menghuraikan cara mesin ini distrukturkan, perkara yang memisahkan mesin penyemperitan kabel kompak yang boleh dipercayai daripada mesin yang kurang kuasa, dan cara memadankan spesifikasi mesin dengan keperluan pengeluaran sebenar anda.
Cara Mesin Wayar Penyemperitan Padat Dibina
Setiap mesin wayar penyemperitan padat berkongsi urutan teras yang sama dengan yang lebih besar mesin penyemperitan kabel garisan, hanya dipekatkan menjadi susun atur mekanikal yang lebih ketat. Konduktor membayar daripada dirian kekili, melalui prapemanas, memasuki kepala silang penyemperit di mana polimer cair digunakan, kemudian bergerak melalui penyejukan, penguji percikan atau tolok diameter, dan akhirnya kekili pengambilan.
Apa yang menjadikan unit "padat" bukanlah pengurangan dalam langkah berfungsi tetapi reka bentuk semula cara langkah tersebut disambungkan. Mesin padat biasanya menyepadukan asas prapemanas dan penyemperit ke dalam bingkai dikongsi, menggunakan palung penyejuk menegak atau bertindan dan bukannya mendatar panjang, dan menggabungkan haul-off dan ambil-up ke dalam kabinet pemacu tunggal. Ini mengurangkan panjang talian sebanyak kira-kira 40 hingga 60 peratus berbanding konfigurasi standard yang mengendalikan julat tolok wayar yang sama.
| Jenis Baris | Panjang | Operator Diperlukan | Julat Kawat |
|---|---|---|---|
| Mesin wayar penyemperitan padat | 3 hingga 6 meter | 1 | 0.1mm hingga 6mm |
| Mesin penyemperitan kabel standard | 10 hingga 18 meter | 2 hingga 3 | 0.1mm hingga 25mm |
Reka Bentuk Skru dan Mengapa Ia Menentukan Kualiti Output
Skru penyemperit ialah komponen tunggal yang menentukan sama ada mesin wayar penyemperitan padat menghasilkan ketebalan dinding yang konsisten atau menimbulkan masalah kesipian pada kelajuan. Mesin padat biasanya menggunakan penyemperit skru tunggal dengan nisbah L/D antara 20:1 dan 25:1, lebih pendek daripada nisbah 25:1 hingga 30:1 yang terdapat pada talian bersaiz penuh, kerana tong yang lebih pendek sepadan dengan perumah motor yang lebih kecil tanpa mengorbankan keseragaman cair untuk tolok wayar di bawah 6mm.
Tiga Zon Yang Penting
- Zon suapan: menarik pelet pepejal ke hadapan dan memulakan pemadatan
- Zon mampatan: mencairkan bahan secara beransur-ansur sambil mengurangkan kedalaman saluran
- Zon pemeteran: menstabilkan tekanan dan menyampaikan aliran cair yang konsisten ke kepala silang
Reka bentuk skru yang kurang dipadankan menyebabkan melonjak , yang muncul sebagai diameter wayar yang turun naik lebih daripada 0.02mm di sepanjang gelendong yang sama. Pembeli yang membandingkan mesin harus meminta potongan kekili sampel dan diukur pada tiga titik untuk mengesahkan konsistensi sebelum melakukan pembelian.

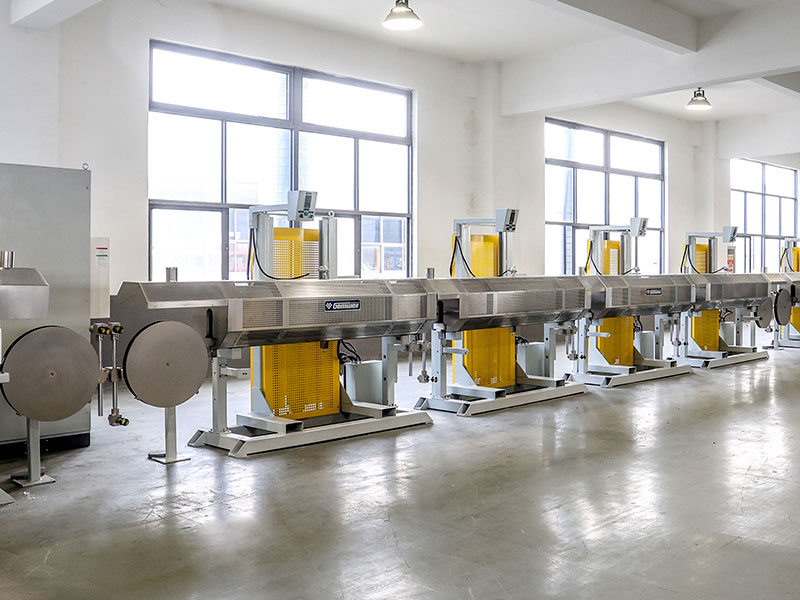

Konfigurasi Palung Penyejukan untuk Ruang Sempit
Penyejukan ialah tempat reka bentuk mesin wayar penyemperitan padat paling ketara menyimpang daripada susun atur konvensional. Oleh kerana palung mendatar memerlukan panjang untuk menghilangkan haba secara beransur-ansur, unit padat sebaliknya bergantung pada salah satu daripada tiga pendekatan:
- Palung pendek berbilang zon dengan bahagian air panas dan sejuk yang diasingkan untuk mempercepatkan penurunan suhu dalam jarak yang lebih pendek
- Sembur terowong penyejuk yang menggunakan tatasusunan muncung dan bukannya mandi rendaman, memotong panjang yang diperlukan sehingga 50 peratus
- Penyejukan jatuh menegak, di mana wayar bergerak ke bawah melalui ruang bertindan dan bukannya mendatar
Untuk wayar berpenebat PVC dan PE di bawah 4mm, terowong penyejukan semburan sepanjang 2 hingga 3 meter boleh mencapai kesan penyejukan yang sama seperti palung rendam 5 meter, mengikut tanda aras kelajuan talian biasa yang digunakan oleh penyepadu jentera kabel. Ini adalah sebab utama unit mesin penyemperitan kabel padat boleh memadankan kelajuan output yang hampir dengan garisan standard walaupun bingkai yang lebih kecil.
Sistem Kawalan: Apa yang Memisahkan Asas Daripada Boleh Dipercayai
Seni bina kawalan selalunya merupakan faktor yang paling diabaikan apabila menilai mesin wayar penyemperitan padat. Unit asas berjalan pada logik geganti dengan pelarasan dail manual untuk suhu dan kelajuan talian. Unit yang boleh dipercayai berjalan pada PLC dengan HMI skrin sentuh, membolehkan pengendali menyimpan resipi untuk tolok wayar yang berbeza dan mengingatnya serta-merta semasa penukaran.
| Peringkat | Kaedah Pelarasan | Penyimpanan Resipi | Masa Pertukaran |
|---|---|---|---|
| Logik geganti asas | Dail manual | tiada | 25 hingga 40 minit |
| PLC peringkat pertengahan | Skrin sentuh digital | Sehingga 10 resipi | 8 hingga 12 minit |
| PLC lanjutan dengan kawalan diameter gelung tertutup | Pembetulan automatik | Tidak terhad, rangkaian | Bawah 5 minit |
Kawalan diameter gelung tertutup patut diberi perhatian khusus. Sistem ini menggunakan tolok laser yang diletakkan selepas peringkat penyejukan untuk mengukur diameter wayar dalam masa nyata dan secara automatik melaraskan kelajuan haul-off atau RPM penyemperit untuk membetulkan hanyut sebelum ia menjadi sekerap. Talian tanpa ciri ini biasanya menjalankan kadar sekerap antara 3 dan 6 peratus , manakala garisan dengan kawalan gelung tertutup menurunkannya kepada di bawah 1 peratus dalam kebanyakan kes yang dilaporkan daripada kemudahan pembuatan kabel.
Keserasian Bahan Merentas Aplikasi Biasa
Mesin wayar penyemperitan padat bukan alat satu bahan. Konfigurasi kepala silang dan skru yang sama yang berfungsi dengan sempurna untuk PVC akan berprestasi rendah pada bahan dengan ciri cair yang berbeza. Memadankan bahan dengan persediaan mesin adalah penting sebelum perancangan pengeluaran bermula.
Penebat PVC
PVC kekal sebagai bahan yang paling biasa dijalankan pada talian padat kerana tetingkap suhu pemprosesannya, umumnya 160°C hingga 190°C, memaafkan dan bertolak ansur dengan variasi kelajuan skru kecil tanpa kecacatan besar. Ia adalah titik permulaan lalai untuk wayar bangunan am dan aplikasi voltan rendah.
Polietilena dan Polietilena Berpaut Silang
PE dan XLPE memerlukan kawalan suhu yang lebih ketat, biasanya dalam jalur 5°C, kerana bahan ini lebih sensitif kepada pemanasan ricih. Mesin wayar penyemperitan padat yang menjalankan XLPE harus mempunyai zon penyejukan khusus yang berasingan daripada palung utama untuk menguruskan proses pemautan silang jika talian termasuk peringkat itu.
TPE dan Sebatian Asap Rendah
Elastomer termoplastik dan sebatian sifar halogen asap rendah yang digunakan dalam pengangkutan dan kabel marin memerlukan profil skru ricih yang lebih rendah untuk mengelakkan bahan tambahan kalis api merendahkan. Menjalankan sebatian ini pada skru yang direka untuk PVC standard selalunya menyebabkan coretan atau perubahan warna yang kelihatan pada jaket yang telah siap.
Saiz Mesin kepada Jumlah Pengeluaran Sebenar Anda
Kapasiti terlebih beli adalah salah satu kesilapan yang paling biasa apabila memilih mesin wayar penyemperitan padat. Memadankan daya pengeluaran mesin dengan output harian yang realistik menghalang kedua-dua modal yang terbuang dan kesesakan yang kurang kuasa.
Sebagai rujukan perancangan: bengkel kecil yang menghasilkan 1,000 hingga 3,000 meter sehari dawai tolok nipis (di bawah 2mm) dilayan dengan baik oleh unit padat skru tunggal 65mm atau 75mm. Kemudahan yang menyasarkan 5,000 hingga 10,000 meter sehari dalam julat 2mm hingga 6mm lazimnya memerlukan diameter skru 90mm hingga 100mm dengan motor pemacu yang lebih kuat, biasanya dalam julat 30kW hingga 45kW, untuk mengekalkan daya pemprosesan tersebut tanpa terlalu panas cair.
Kelajuan talian sahaja adalah nombor yang mengelirukan tanpa konteks. Mesin yang diiklankan pada 300 meter seminit pada wayar 0.5mm tidak akan berjalan di mana-mana berhampiran kelajuan itu pada konduktor 4mm, kerana diameter yang lebih besar memerlukan dinding penebat yang lebih tebal dan oleh itu angkut yang lebih perlahan untuk mengekalkan penyejukan yang betul. Sentiasa minta angka kelajuan yang diikat pada tolok wayar dan ketebalan dinding tertentu, bukan nombor selimut tunggal.
Corak Penyelenggaraan Yang Memanjangkan Hayat Perkhidmatan
Mesin padat berjalan lebih panas berbanding saiz bingkainya kerana komponen terletak lebih rapat, yang bermaksud pengurusan haba dan penyelenggaraan rutin membawa lebih berat berbanding pada garisan standard yang dijarakkan.
- Bersihkan pek skrin dan plat pemutus setiap penukaran bahan untuk mengelakkan pembentukan tekanan yang menegangkan motor pemacu
- Periksa acuan kepala silang dan penjajaran hujung setiap minggu, kerana bingkai padat mempunyai toleransi yang kurang untuk hanyut pengembangan haba
- Semak kadar aliran air penyejuk setiap bulan, kerana pengumpulan skala dalam palung yang lebih pendek mempunyai kesan yang lebih besar secara berkadar pada kecekapan penyejukan
- Gantikan tali pinggang angkat atau landasan ulat berdasarkan haus, bukan jadual kalendar tetap, kerana kadar haus sangat bergantung pada geseran permukaan wayar
Kemudahan yang mengikuti rutin pembersihan tukar ganti yang didokumenkan melaporkan lebih sedikit pemberhentian yang tidak dirancang daripada yang bergantung pada penyelenggaraan reaktif, berdasarkan corak biasa yang diperhatikan merentas operasi pengeluaran wayar skala kecil hingga sederhana.
Soalan Lazim
Apakah julat diameter wayar yang boleh dikendalikan oleh mesin wayar penyemperitan padat?
Kebanyakan unit padat meliputi diameter konduktor 0.1mm hingga 6mm, yang sesuai dengan majoriti besar wayar bangunan, wayar automotif dan aplikasi kabel kawalan voltan rendah. Julat diameter yang lebih besar biasanya memerlukan garisan standard dan tidak padat.
Berapa banyak ruang lantai yang sebenarnya diperlukan oleh mesin penyemperitan kabel kompak?
Garisan padat biasa, termasuk dirian hasil, penyemperit, bahagian penyejukan dan pengambilan, memerlukan kira-kira 8 hingga 15 meter persegi keluasan lantai, berbanding 25 hingga 40 meter persegi untuk konfigurasi standard yang meliputi julat tolok yang sama.
Bolehkah seorang operator menjalankan mesin wayar penyemperitan padat sahaja?
ya. Kabinet kawalan bersepadu dan panjang talian yang dipendekkan direka khusus supaya operator terlatih tunggal boleh memantau hasil, parameter penyemperitan dan pengambilan tanpa memerlukan orang kedua ditempatkan di titik kawalan yang berasingan.
Apakah julat kuasa motor biasa untuk mesin ini?
Unit skru 65mm yang lebih kecil biasanya menggunakan motor pemacu utama 15kW hingga 22kW, manakala unit skru 90mm hingga 100mm yang digunakan untuk wayar yang lebih tebal biasanya memerlukan 30kW hingga 45kW untuk mengekalkan output yang stabil di bawah beban.
Adakah mesin kompak mengorbankan kelajuan keluaran berbanding garisan standard?
Tidak ketara untuk tolok yang lebih nipis. Dengan penyejukan semburan atau palung berbilang zon, talian padat yang mengalirkan wayar di bawah 4mm boleh mencapai 80 hingga 400 meter seminit, setanding dengan garisan standard dalam julat tolok yang sama, walaupun diameter yang lebih besar melebihi 10mm masih mengutamakan bahagian penyejukan standard yang lebih panjang.
Berapa lama masa yang diambil untuk menukar bahan atau warna biasa?
Dengan PLC peringkat pertengahan dan resipi yang disimpan, pertukaran biasanya mengambil masa 8 hingga 12 minit. Mesin dengan kawalan gelung tertutup lanjutan dan storan resipi rangkaian boleh membawa ini di bawah 5 minit.
