(Cores Double + dawai tanah + pembalut longitudinal) Mesin berpusing pasangan cantilever satu padang Manufacturers

Kembali senarai
Mesin berpusing pasangan wayar

(Cores Double + dawai tanah + pembalut longitudinal) Mesin berpusing pasangan cantilever satu padang

Bilangan kepala rak pembayaran boleh diperluas dan dikonfigurasikan. Apabila wayar tanah ditambah kepada dua atau lebih teras dawai isyarat untuk berpasangan berpusing dengan tekanan dalaman percuma kembali twist bayar, dan apabila bahan pita logam atau bukan logam ditambah untuk pembungkus berputar pusat atau pembungkus longitudinal, biasanya disyorkan untuk menggunakan kaedah berpusing tunggal. Berbanding dengan kaedah berpusing berganda, kaedah berpusing tunggal mempunyai kecekapan pengeluaran yang lebih rendah, tetapi ia dapat memperoleh penampilan fizikal yang lebih baik dan prestasi elektrik kualiti pembungkus pita. Unit mesin berpusing tunggal ini direka khas untuk barisan pengeluaran (pasangan berpusing -pusing pelindung pita wayar). Unit berpusing tunggal mengamalkan struktur capstan terbina dalam. Roda Capstan ditetapkan pada lengan cantilever oscilating. Motor Capstan dan motor cantilever dikawal oleh mekanisme interlocking mekanikal dan elektrik, operasi segerak, dan dengan itu mencapai kawalan padang elektronik yang tinggi. Ketepatan padang adalah dekat dengan satu tempat perpuluhan, yang boleh ditetapkan secara digital dan berjalan dengan stabil dan tepat. Bahagian pembayaran dan bahagian pembalut membujur mengamalkan reka bentuk berpusat bersepadu untuk menjimatkan ruang. Reel pengambilan mengamalkan pengawal gerakan servo dalam struktur susunan aci, yang tidak merosakkan wayar siap dan membuat susunan tepat dan cantik.

Pertanyaan +
PraV：Tiada produk sebelumnya
Seterusnya：(Double Cores Back Twist + Ground Wire + Center Rotary Wrapping) Pitch single Pitch Type Wire Pair Twisting Machine
Product Details

Komponen

● Ø400 Aci Bersepadu Aktif Pay-Off Stand 3 Unit
● Ketegangan berterusan mesin rakaman longitudinal 2 unit
● Penentuan Kawat 1 Unit
● Pusat Putar Popang Mesin - Pilihan 2 Unit
● Ketuhar teleskopik 1 unit

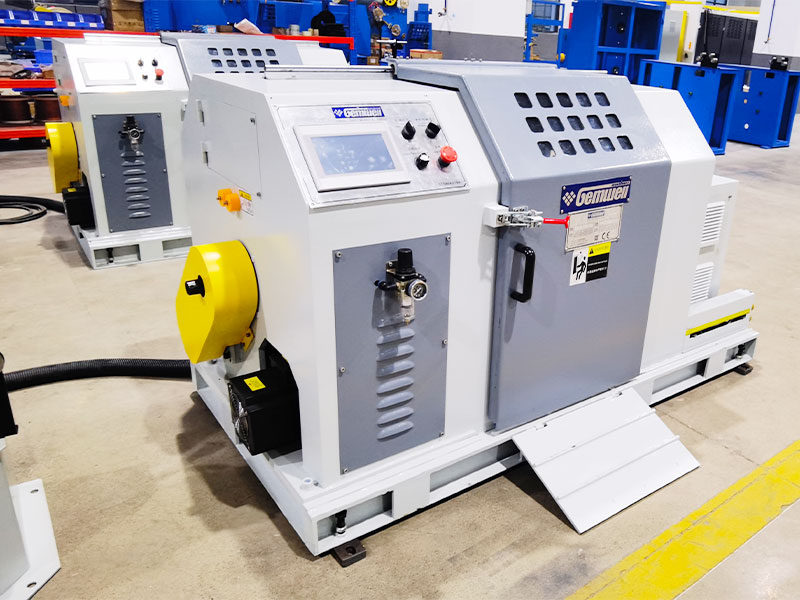

● Ø400 cantilever single twisting mesin 1 unit
● Sistem Kawalan 1 Unit
● Peralatan tambahan periferal boleh disesuaikan.


Spesifikasi Teknikal

Struktur Pay-Off Piawaian ini adalah 3 kepala bersepadu yang bersepadu, dengan 2 kepala untuk membayar dawai teras dan 1 kepala untuk membayar wayar tembaga. Jenis pembayaran lain boleh disesuaikan.
Struktur Pengambilan Standard ini adalah mesin berpusing tunggal Ø400 cantilever dengan aci tanah mengambil. Ø500 jenis reel pengambilan boleh disesuaikan.

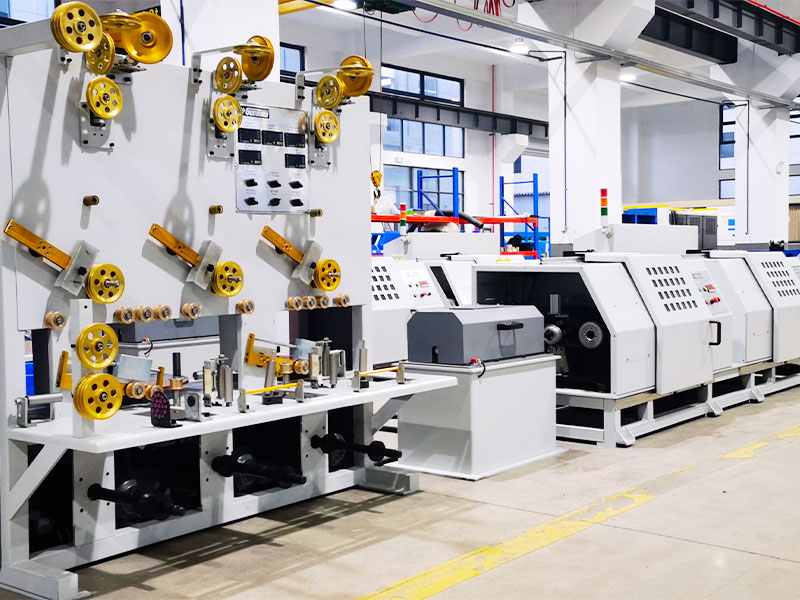

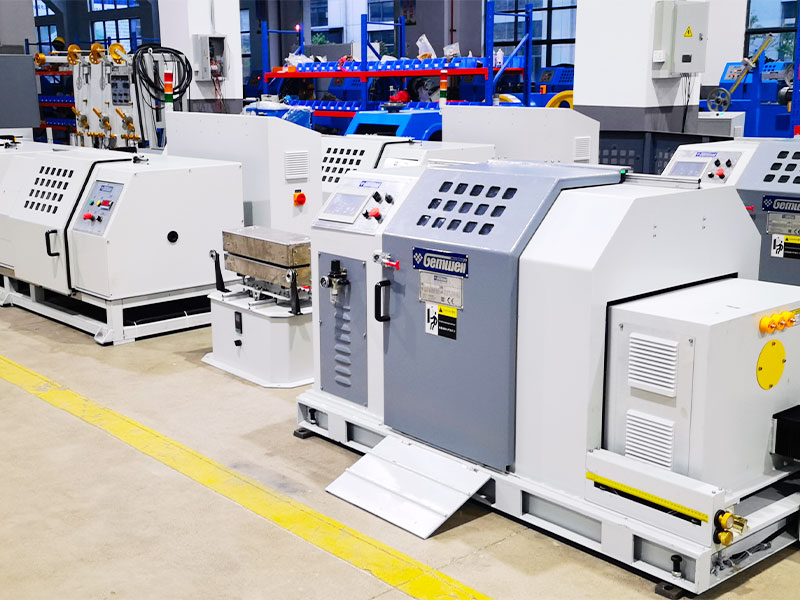

Struktur mesin keseluruhan Susun di sepanjang garis tengah kerangka main twist tunggal, ditempatkan dari bayar untuk mengambil masing-masing dengan struktur berpecah
Jenis wayar yang sesuai Ia sesuai untuk pasangan berpusing wayar frekuensi tinggi seperti HDMI, USB3.1, USB4.0, dan kabel LAN, serta kabel data dan kabel elektronik (2 Cores Ground Wire Centre atau Longitudinal Wrapping)
Spesifikasi dawai teras Julat: Ø0.6-1.8mm, di luar julat ini, boleh disesuaikan
Diameter luar dawai terkandas Julat: Ø1.3-4.0mm, di luar julat ini boleh disesuaikan.
Stranding mati Diameter luar acuan standard ialah 25mm.
Kaedah Twist Back Tidak
Nisbah berpusing belakang Tidak
Arah Stranding S/z
Kelajuan putaran bayar MAX1000RPM (tiada beban), kelajuan operasi sebenar boleh ditetapkan mengikut spesifikasi wayar.
Kelajuan rakaman MAX2000RPM (tiada beban), kelajuan operasi sebenar boleh ditetapkan mengikut spesifikasi lebar dan wayar tali pinggang.
Julat kelajuan wayar Formula untuk mengira kelajuan wayar ialah: Single Twist Machine Speed ​​x Pitch/1000 = m/min, dengan had kelajuan maksimum 50m/min.
Wire Twisted Pitch Julat optimum untuk padang adalah 10.0-50.0mm, dengan ketepatan ke satu tempat perpuluhan, secara berterusan laras tanpa langkah, dipilih pada skrin sentuh.
Ketepatan padang Semasa pengeluaran kelajuan yang berterusan, ketepatan padang adalah ± 0.4mm, dan semasa proses permulaan/berhenti, ketepatan padang adalah ± 0.6mm.
Bahan cantelever Struktur tiub keluli segi empat tepat rintangan udara rendah ringan
Kuasa cantelever 3.7kW Servo Motor.
Brek tuan rumah
Brek cakera pneumatik.

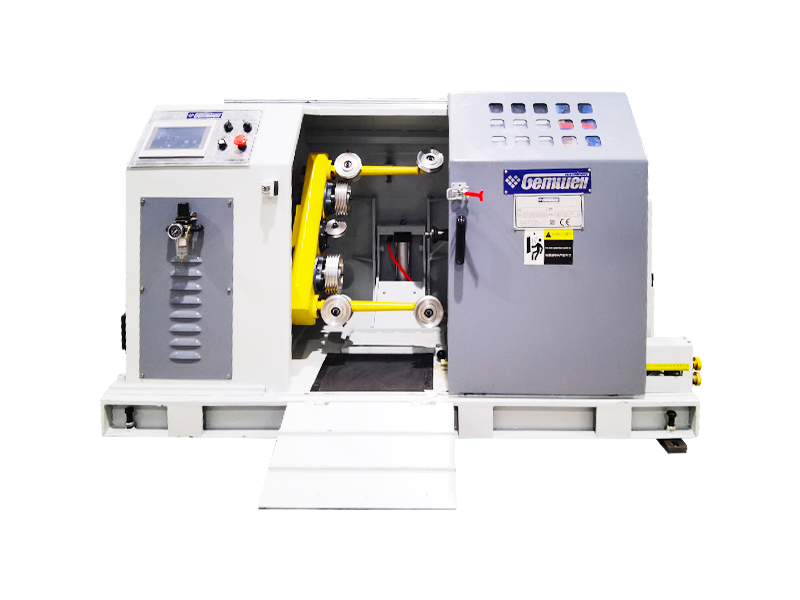

Jenis Capstan Capstan roda dua dilengkapi pada cantilever pada kerangka utama tunggal.
Diameter roda capstan Ø159 Wire Capstan Wheel dengan 4 alur.
Kuasa Capstan 1.8kW Servo Motor
Spesifikasi bayar Ø400 alat alat ABS. 500 roda bayar boleh disesuaikan.
Spesifikasi pengambilan Ø400 alat alat ABS. 500 roda bayar boleh disesuaikan, dengan kelajuan maksimum pada 800rpm.
Lubang Batin Rema Saiz standard adalah Ø56mm, dengan penyesuaian tersedia untuk saiz lubang lain.

Mengangkat gelendong reel Gulungan pembayaran buatan, pengangkat elektrik mengangkat reel
Kaedah pengetatan reel Kacang kerucut kacang teratas
Reel memuatkan berat badan Max200kg
Kuasa reel bayar 0.4kW Gear Motor
Mengambil kuasa reel Mod ketegangan torsi motor 1.3kw servo
Pengaturan kedudukan wayar mengambil Jenis baris tanah, kedudukan baris motor 0.75kw servo
Bahan pembayaran habis pengesanan Penggera dan berhenti automatik apabila dawai teras hendak kehabisan/penggera dan berhenti automatik apabila dawai dipecahkan.
Ketegangan-jenis Lever aci bayar aktif, bergerak dan laras berat badan untuk menyesuaikan ketegangan, kawalan PID pada kelajuan bayar. Pengambilan ketegangan tork, boleh disesuaikan ke dalam motor servo untuk mengawal ketegangan.
Julat ketegangan bayar 3n-40n/0.3kg-4kg/300g-4000g
Pelbagai ketegangan 8n-50n/0.8kg-5kg/800g-5000g
Ketepatan ketegangan ± 25g
Bahan rakaman Al, Mylar, Foil Tembaga, PTFE, PI
Diameter luar pita pita Bahan pad standard, OD Ø300, bahan aci tersuai yang tersedia.
Lebar pita 3-20mm
Lubang pita pita 50.8/76
Kuasa rakaman 1.8kW Servo Motor
Ketegangan Ketegangan 1nm Hysteresis Clutch
Panjang penyimpanan jalur merakam 400mm, perubahan jalur tanpa memotong wayar.
Pemeriksaan kerosakan jalur Berhenti automatik apabila pita akan habis dan rosak
Kadar pertindihan 0-50%, tetapan program
Unit ketegangan merakam membujur Brek serbuk magnet 1nm
Acuan rakaman membujur Standard adalah tiub kertas pembalut tiub jenis lancar, jenis acuan pembalut membujur yang lain juga boleh disesuaikan

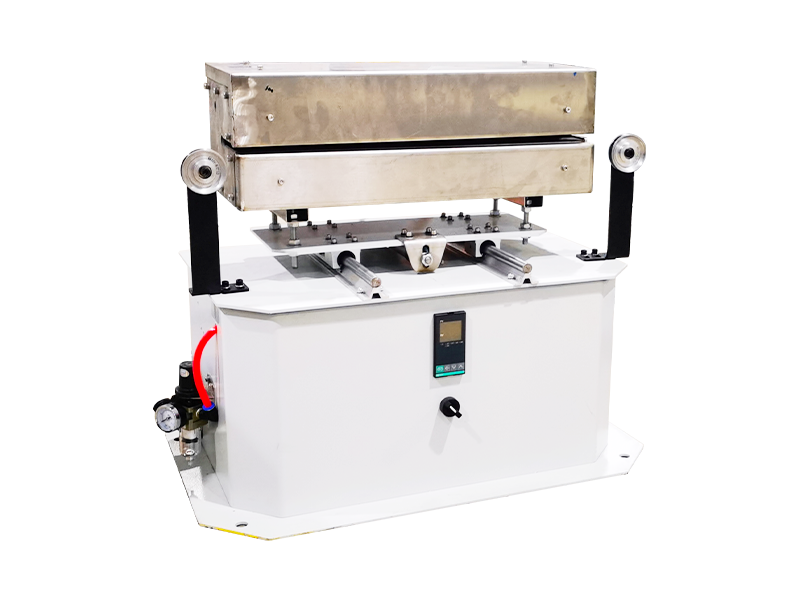

Parameter ketuhar Ketuhar termostatik teleskopik, bergerak jauh ketika berhenti untuk mengelakkan membakar dawai, dan masuk untuk membakar wayar ketika bermula.
Paparan ketegangan Jenis komunikasi sensor tekanan paparan digital, penggera ketegangan ketegangan, dan penutupan automatik.
Pengesanan Spark Boleh disesuaikan untuk menambah penguji percikan
Pengurusan Formula Sistem pengurusan formulasi tersuai membolehkan data seperti ketegangan, suhu, diameter ekstrinsik, padang, s/z, jarak penggulungan dawai, dan tekanan barometrik untuk dimasukkan ke dalam PLC, menyokong pengumpulan data dan import untuk pengeluaran digital.
Perlindungan keselamatan Pengesanan automatik dan ramalan suhu /getaran /bunyi /tekanan boleh disesuaikan mengikut reka bentuk standard CE /CSA /UL.
Piawaian kuasa Standard adalah 3-fasa 380V/50Hz dan bekalan kuasa boleh disesuaikan untuk negara dan kawasan yang berbeza.




Ciri -ciri produk

● Kelajuan Cepat: Bow sudut berputar berputar secara statik seimbang dan seimbang secara dinamik untuk ujian dan pembetulan. Ia mempunyai getaran kecil dan bunyi yang rendah. Spindle tidak menjana haba semasa operasi berkelajuan tinggi jangka panjang, dan kelajuan putaran spindle cepat.

● Penggunaan eksklusif: Sesuai untuk berpusing berkelajuan tinggi pelbagai teras dawai, ia adalah peralatan pilihan untuk pasangan pengeluaran siri pembungkus pita berpusing.

● Berkualiti tinggi: Reka bentuk cantilever dengan roda capstan berputar pada kelajuan yang berterusan, memastikan padang dawai yang stabil dan berkualiti tinggi.

● Kurang membongkok: Penggelek dan penggelek panduan direka dengan diameter besar untuk mengurangkan lenturan dawai, mengelakkan kerosakan pada padang twist.

● Padang yang tepat: Dunia secara eksklusif "mekanisme penghantaran ketepatan kuasa luaran dan capstan dalaman", menggunakan transmisi mekanikal yang kompleks untuk menghantar kuasa motor di luar busur berpintal ke roda Capstan di dalamnya. Menetapkan capstan utama sebagai penanda aras pergerakan, mengamalkan pengawal gerakan servo untuk kedua -dua busur berpusing dan capstan utama untuk menjalankan kawalan gerakan rantai yang tepat dan mendapatkan padang yang tepat pada sebarang kelajuan.

● Pengaturan dawai yang cekap: Proses susunan wayar mengamalkan struktur berbentuk kotak, di mana kili dawai bergerak ke belakang dan sebagainya dalam garis lurus bersama dengan kotak penyimpanan wayar, memastikan susunan yang teratur.

● Kawalan ketegangan yang stabil: Ketegangan dawai dikawal oleh sistem tork motor servo, mengekalkan ketegangan yang berterusan apabila mengambil dari kosong ke reel penuh.

● Pintar: Pengurusan resipi, satu klik Retrieval Recipe SOP, penyediaan permulaan satu klik, satu klik permulaan; Maklum balas dinamik mengenai padang berpusing, nisbah berpusing belakang, pengesanan kesalahan/pengesanan pemotongan/berhenti apabila meter mencapai, panel kawalan pintar

● Penyelenggaraan yang mudah : Pelanggan di luar China boleh menyesuaikan untuk mendapatkan kawalan bas Profinet, yang memastikan penghantaran isyarat cepat dan gangguan yang rendah. Penyelesaian masalah dan penyelenggaraan disediakan tanpa mengira lokasi mesin di mana -mana negara atau rantau di seluruh dunia, selagi terdapat rangkaian komunikasi, kemudian pengesanan kesalahan, penyelesaian masalah dan penyelenggaraan jauh dapat disediakan dengan cepat.
