Garis penyemperitan penebat dawai teras pepejal

Garis penyemperitan penebat dawai PVC/PE/PP/PU

PVC/PE/PP/PU Core Wire Insulation Extrusion Line adalah peralatan yang tidak standard dengan penyesuaian. Model mesin utama biasanya 30-65mm. Ia sesuai untuk penyemperitan teras pepejal wayar elektronik, wayar isyarat dan wayar lain. Suhu penyemperitan adalah sederhana hingga suhu rendah. Ia adalah peralatan penyemperitan dawai teras utama industri. Extruder penebat dawai teras yang sangat baik mempunyai ciri-ciri berikut: plasticisasi skru seragam, kawalan suhu yang tepat, concentricity kepala mesin yang tinggi, toleransi diameter dawai stabil, pembayaran stabil, dan ketegangan pengambilan, dan kecekapan pengeluaran mesin keseluruhan yang tinggi. Pengguna yang berbeza akan mempunyai keperluan yang berbeza apabila memesan mesin ini. Syarikat kami boleh menyokong penyesuaian peribadi mengikut keperluan pengguna. Dari segi perkakasan, kami dapat menyediakan pelbagai model dan jenama aksesori teras untuk pengguna dipilih. Dari segi perisian kawalan elektrik, kami juga dapat menyediakan kaedah kawalan elektrik yang ekonomi dan praktikal atau maju. Oleh kerana konfigurasi keseluruhan yang berbeza, harga mesin ini juga sangat berbeza. Oleh itu, faktor utama yang menentukan harga mesin ini ialah kedudukan tahap konfigurasi produk pengguna. Di samping itu, kerana produk ini adalah peralatan tersuai yang tidak standard dengan hanya pengeluaran lot kecil, ia mengambil masa yang lebih lama untuk reka bentuk, pembuatan, pemasangan, dan debugging. Pengguna mesti menempah kitaran perolehan yang mencukupi untuk mencapai penghantaran produk yang diingini.

Pertanyaan +
PraV：LSZH/XLPE/TPE/TPU Talian Penyemperitan Penebat Kawat
Seterusnya：Tiada produk seterusnya
Product Details

Komponen

● Pay-Off Stand
● Meluruskan pendirian

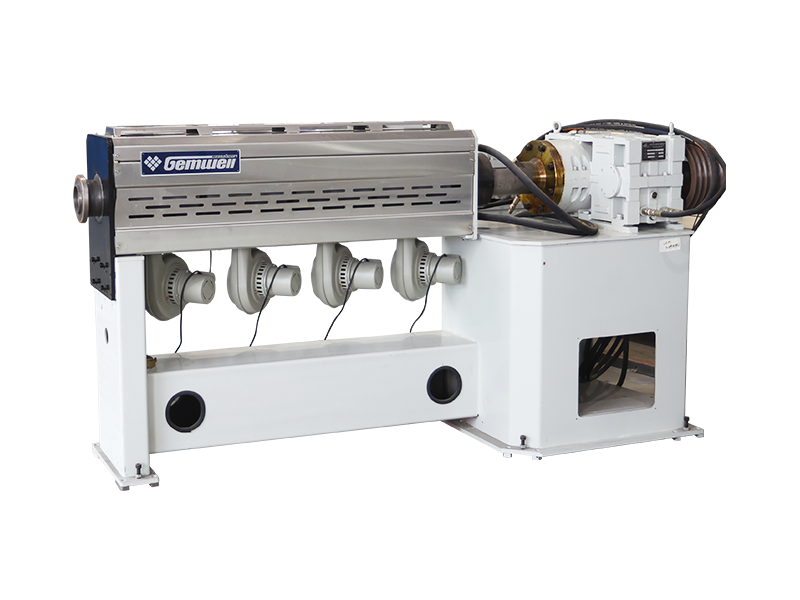

● Extruder utama
● Kepala extruder
● Mesin pengeringan bahan
● Flume bergerak suhu malar
● Tangki air penyejuk
● Nozzle meniup udara
● Capstan
● Pendirian pengumpulan wayar
● Kaunter meter
● Tolok diameter laser
● Penguji Spark Frekuensi Tinggi
● Mengambil
● Kotak Kawalan Elektrik
● Berikut adalah pilihan tersuai
● Preheater
● Mesin suntikan
● Pencetak
● Injap pelepasan bahan by-pass
● Peranti vakum
● Makan pengering corong
● Pengesan benjolan
● Kapasitor elektrostatik air
● Tolok Eksentrik
● Papan iklan elektronik
● Peralatan tambahan periferal lain boleh disesuaikan dan ditambah.


Spesifikasi Teknikal

Parameter Teknikal Utama 30 25 jenis 35 25 jenis 40 30 jenis 45 35 Jenis 50 35 Jenis 60 40 jenis 70 40 jenis 80 40 jenis
Jenis wayar yang sesuai Sesuai untuk dawai frekuensi tinggi, kabel data, dawai elektronik UL, bangunan pendawaian bv/bvr, kord kuasa, dawai automotif dan wayar lain dari penyemperitan penebat teras pepejal tembaga pepejal
Julat konduktor untuk standard AS AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-2
Julat diameter konduktor Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm 1.02-4.62mm Ø2.05-6.54mm
Julat Kawasan Konduktor 0.01-0.15m㎡ 0.02-0.35m㎡ 0.03-0.75m㎡ 0.1-1.5m㎡ 0.2-2.5m㎡ 0.5-6.0m㎡ 1-16m㎡ 3.5-35m㎡
Penyemperitan diameter luar Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm Ø1.8-6.0mm Ø3.0-8.0mm
Julat kelajuan wayar 20-200m/min 40-400m/min

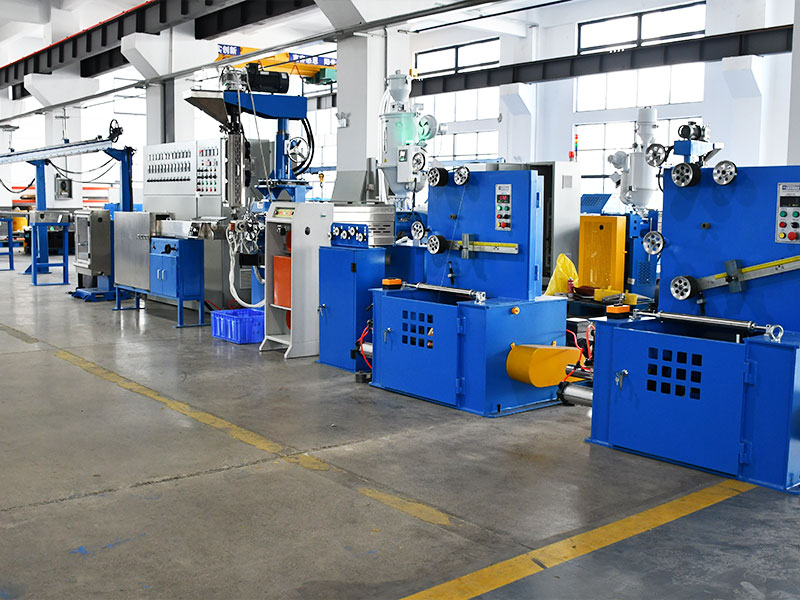

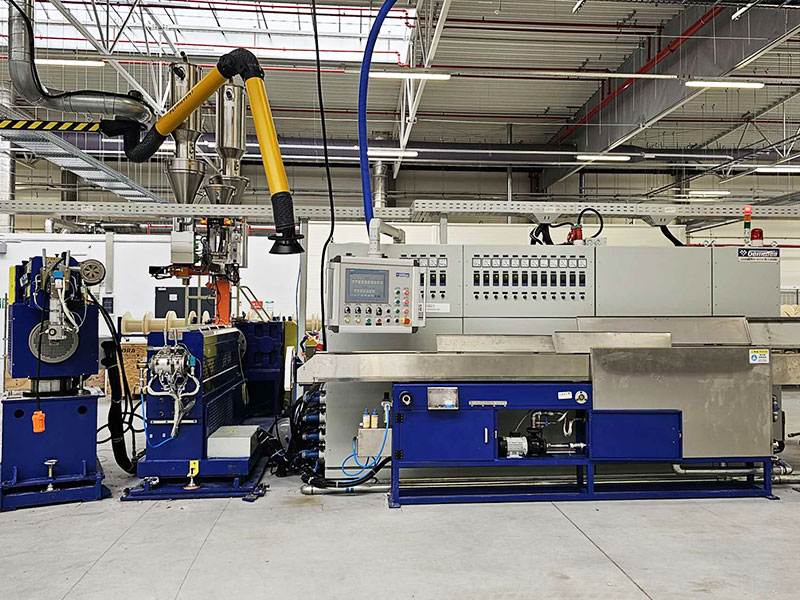

Struktur mesin Ambil kepala extruder sebagai paksi pusat, semua bahagian dari bayar ke pengambilan secara linear diedarkan. Garis penyemperitan standard mempunyai ketinggian pusat 1 meter dan panjangnya 20-25 meter

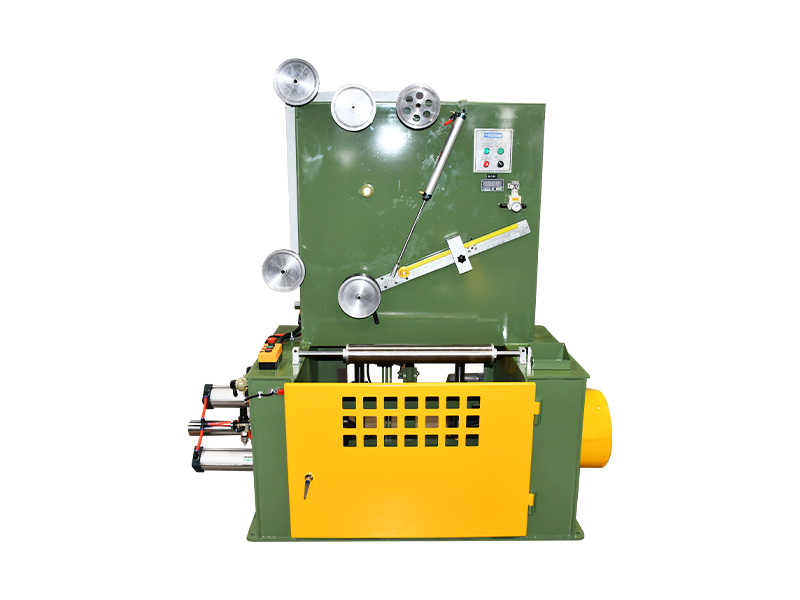

Jenis Pay-Off Pay-off aktif shaftless, mengangkat elektrik, pengetatan pneumatik, jenis lain seperti pembayar bubuk, bayar jenis aci, jenis ketegangan geseran dan pendirian bayar aktif atau pasif yang lain juga boleh disesuaikan.
Spesifikasi Pay-Off Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Kuasa bayar 3.7kW 5.5kW 7.5kW
Jenis ketegangan bayar Pindahkan atau menambah/mengeluarkan blok balas berat badan untuk menyesuaikan ketegangan, dan ia juga boleh disesuaikan untuk menyesuaikan ketegangan dengan motor servo.
Meluruskan pendirian Konduktor 5-roda meluruskan pendirian, OD roda pelurus konduktor adalah Ø60, alur tunggal, dengan kotak alat, dan boleh disesuaikan.
Jenis Preheater Preheater konduktor untuk wayar tembaga, ketuhar ketuhar tertutup preheater udara panas, atau sebagai preheater jenis lurus boleh disesuaikan.
Kekuatan Preheater Konduktor 3kva 5kva 8kva 10kva
Output bahan extruder 20kg/h 30kg/h 40kg/h 50kg/h 60kg/h 90kg/h 130kg/h 150kg/h
Kuasa extruder 7.5kW 11kW 15kW 22kW 30kW 37kW
Parameter skru L/D: 28: 1, Nisbah Mampatan: PVC 2.7 Skru Thread Double/PE 3.2 Skru Thread Tunggal/Pp 3.2 Skru Thread Tunggal/PU 3.2 Skru Thread Tunggal Nisbah L/D adalah 26: 1 dan bahan skru adalah 38Crmoala dibuat di China, dan boleh disesuaikan.
Jenis pemanasan Cincin pemanasan aluminium untuk badan, cincin pemanasan tembaga untuk leher, tiub pemanasan kuarza untuk pengapit kepala/kepala/mati extruder.
Kawalan suhu Body3 clamp1 leher1 kepala1 mati1 Body4 clamp1 leher1 kepala1 mati1
Kuasa pemanasan 4kw 6kW 8kw 9kW 10kW 14kW 18kw 22kW
Penyejukan Barrel Kipas Centrifugal 3-bahagian Kipas Centrifugal 4-bahagian
Makan pengering corong 12kg 25kg 50kg
Pinggan sarang lebah Mesin ini diperbuat daripada 316 keluli tahan karat tanpa elektroplating. Ia mempunyai struktur aliran yang berpandu dalaman, dengan lubang aliran yang dikaitkan dengan Chamfers tanpa sudut mati. Plat sarang lebah dan bebibir dimeteraikan dengan sealant tirus untuk mengelakkan kebocoran.
Jenis kepala Ketua extruder yang berpusat di U7-Type Auto, alur mendalam tekanan rendah pelari tekanan seragam, boleh disesuaikan dengan struktur yang berbeza seperti lapisan tunggal/lapisan double/jalur suntikan tunggal/jalur suntikan berganda dan lain-lain, laras dan lain-lain jenis (auto berpusat mikro laras) juga boleh disesuaikan.
Jenama Ketua Kepala mesin dibuat di China, dan boleh disesuaikan dengan jenama lain seperti Eurotek, Unitek, EuroCab, dan Microdia
Pengapit kepala Terdapat dua bahagian pengapit kepala mesin, dengan dua set sclamp rod scaper dan ke bawah. Perengkuh sehala boleh dimasukkan, dan lain-lain jenis pengapit kepala mesin boleh disesuaikan.
Kepala meratakan Mengguna pakai flange kepala struktur pin double, tahap ketinggian kepala tetap tidak berubah untuk masa yang lama.

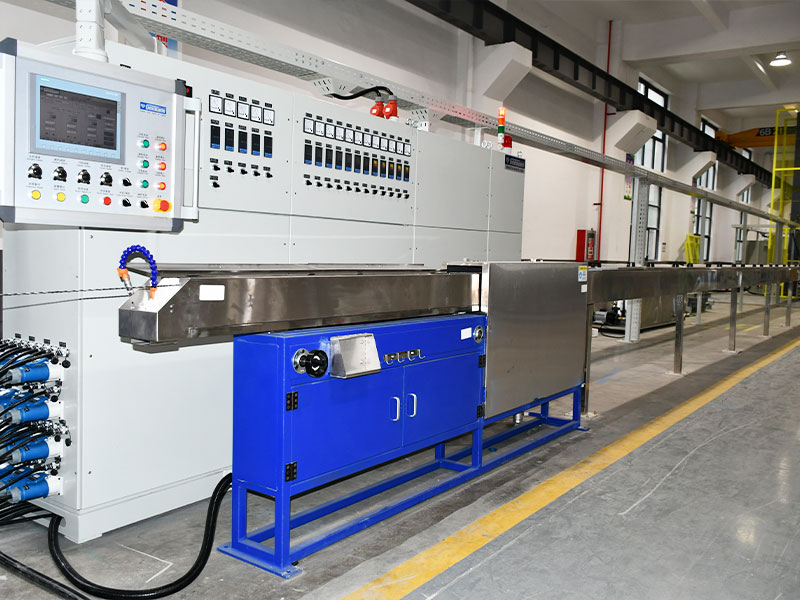

Flume bergerak Flume bergerak suhu malar, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

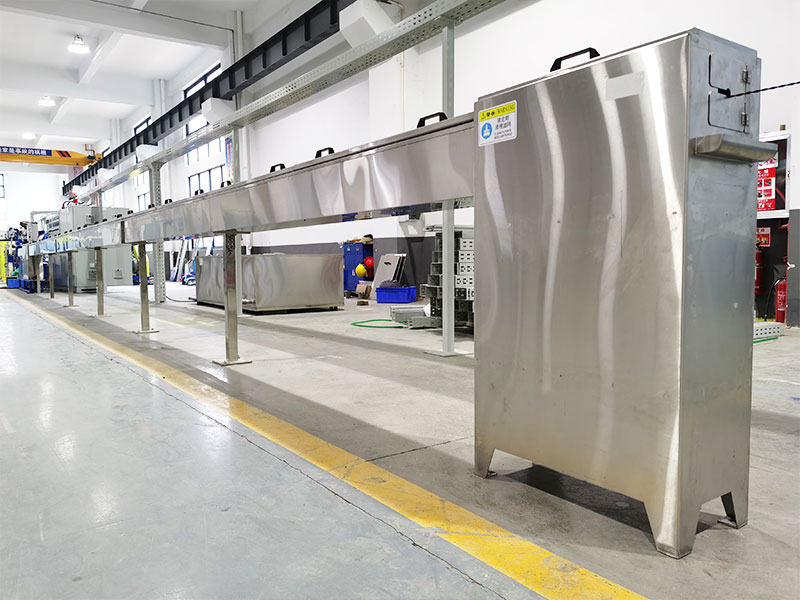

Tangki air penyejuk 5 meter tangki berbentuk u satu lapisan 10 meter tangki berbentuk U tunggal, sistem penyejukan air yang beredar, tiada penyejuk air. Seluruh tangki diperbuat daripada bahan SUS304. Tangki berbentuk U yang berbentuk dua atau berbentuk W disediakan untuk disesuaikan.
Nozzle bertiup udara tekanan tinggi Nozzle meniup jenis, bahan pom, struktur bertiup berganda, yang ditetapkan dalam tangki air bergerak, tangki air penyejuk, capstan, jenis muncung lain yang meniup boleh disesuaikan.
Jenis Capstan Roda tali pinggang jenis 3 roda split alur Titanium ringan Titanium-tahan tahan karat keluli tahan karat dua roda capstan Anode aluminium capstan roda dua
Diameter roda capstan Ø375 Titanium Alloy Double Wheel Jenis Ø500 jenis roda dua
Kuasa Capstan 3.7 Servo Motor 3,7 Servo Maotor ＋ Gear Box
Ketegangan pengumpulan wayar berdiri Pendirian ketegangan pengumpulan dawai yang cenderung, panjang panjang 12 meter, trek plat keluli, kereta berjalan ringan, 10 alur ＋ 9 alur untuk roda pengumpulan dawai, jumlah kapasiti penyimpanan wayar adalah 200 meter, ketegangan motor servo. Jenis lain boleh disesuaikan.
Diameter roda pengumpulan wayar Ø100 Ø150, diameter roda boleh disesuaikan Ø180, diameter roda boleh disesuaikan Ø250, diameter roda boleh disesuaikan
Kaunter meter Kaunter roda roda roda dengan lilitan roda meter 400mm. Ia menggunakan pengekod untuk mengesan dan membolehkan pelarasan pekali pembetulan meter halus. Jenis -jenis peranti pengiraan meter lain boleh didapati. Kaunter meter roller tekanan, dengan lilitan roda 500mm meter.
Mengambil type Pengambilan aci dua kepala, jenis perubahan reel automatik atau mesin pengambilan wayar bukan aci lain boleh disesuaikan. Jenis Shaftless Kepala Double, Pengangkat Elektrik, Pengetatan Pneumatik
Mengambil reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Mengambil power 2.2kW 3.7kW 5.5kW
Mengambil wire arrangement Motor servo 0.4kw untuk mengatur dawai

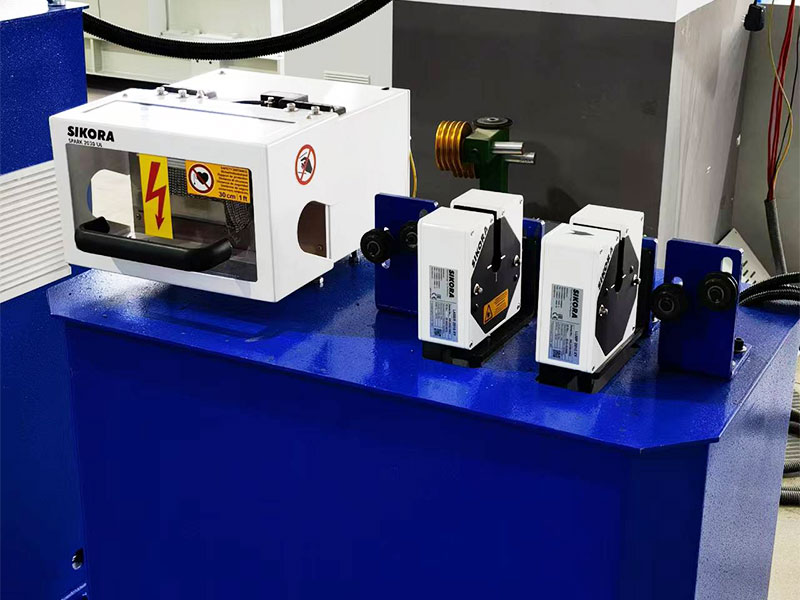

Tolok diameter laser Pengukur diameter satu paksi tunggal yang dibuat, mengukur ketepatan 0.001, jenama lain seperti Sikora/Zumbach/Proton/Takikawa boleh disesuaikan.
Penguji percikan frekuensi tinggi Penguji Spark frekuensi tinggi yang dibuat-dalam-China, voltan adalah 0-15kV, jenama lain, seperti Clinton/Sikora/Proton boleh disesuaikan.
Kotak Kawalan Elektrik Kabinet Elektrik Victor-Retardant-Retardant-Retardant yang mesra alam, Weinview 10 "HMI, Siemens Plc, Switch Scheider, pengawal suhu RKC.
Jumlah kuasa 38kW 50kW 65kW 68kW 73kW 85kw 100kW 125kw


Item disesuaikan pilihan

Peranti drop capstan wire Penyemperitan Penebat Kawat Teras Capstan tanpa peranti drop wayar boleh disesuaikan untuk menambah satu.
Ujian tekanan Sensor tekanan atau injap keselamatan bukti letupan boleh disesuaikan di flange kepala.
Pencetak Pencetak dakwat atau jenis lain boleh disesuaikan.
Pengekstrak vakum Pengekstrakan vakum di garisan masuk header boleh disesuaikan.
Pukulan pengering Pengering pukulan kecekapan tinggi boleh disesuaikan apabila mesin berada dalam penyemperitan berkelajuan tinggi.
Pengesan benjolan Pilihan yang disesuaikan untuk menambah ciri pengesanan benjolan ke instrumen pengukur pada tolok diameter jenama Cina, atau menyesuaikan jenama lain seperti Sikora/Zumbach/Proton/Takikawa.
Tolok kapasitans statik air Tolok kapasiti statik air, seperti beta/sikora/zumbach/proton/takikawa, boleh disesuaikan.
Tolok Eksentrik Tolok Eksentrik, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Penyejuk Chiller atau Tank dengan lapisan terlindung boleh disesuaikan.
Gantung Lembaga Elektronik LED skrin elektronik dua sisi atau jenis lain disokong.
Sistem Pengurusan Formula Pintar Sistem pengurusan formulasi pintar boleh disesuaikan, dan data seperti ketegangan pengambilan, ketegangan garis penyimpanan, suhu pemanasan, kawalan suhu tuan rumah, diameter penyemperitan, jarak baris, nilai tekanan udara akan dimasukkan ke dalam PLC. Ia menggunakan mod komunikasi bas Profinet, sokongan untuk pengambilan data dan import MES, proses pengeluaran panggilan satu kunci, permulaan satu kunci, dan membolehkan produk pintar digital.
Peralatan tambahan periferal Aksesori periferal lain atau penyesuaian khas untuk keseluruhan mesin boleh disesuaikan.
Pendawaian elektrik Kabel overhead 2.5 meter berdiri, paip udara, wayar isyarat, dan kabel kuasa yang diatur dengan pengasingan, salur masuk dari bahagian atas Kotak kawalan elektrik, kaedah alternatif yang disesuaikan.
Peraturan Keselamatan Standard Dikeluarkan mengikut piawaian keselamatan CCC China, dan disesuaikan untuk memenuhi piawaian keselamatan CE/CSA/UL.
Piawaian bekalan kuasa 3-fasa 380V/50Hz bekalan kuasa, dengan voltan dan kekerapan yang disesuaikan untuk negara dan kawasan yang berbeza.




Ciri -ciri produk

● Hasil Pengeluaran Tinggi: Reka bentuk yang dioptimumkan skru, tahan haus, tidak melekat, krom tanpa menjatuhkan, bersembunyi bebas gam, perubahan warna cepat, kelajuan garis tinggi, hasil pengeluaran yang tinggi.

● Pelbagai aplikasi: Bergantung pada jenis bahan, ia boleh dilengkapi dengan skru extruder yang sepadan, yang boleh memberikan jenis kecerunan tunggal, jenis pemisahan dua BM, dan jenis skru lain.

● Reka bentuk kebocoran: Struktur pengedap dan kedudukan yang unik memastikan bahawa bebibir tidak membocorkan bahan, dan tahap ketinggian kepala penyemperitan tetap stabil walaupun untuk kegunaan jangka panjang.

● Berkualiti tinggi: Konsentrik produk wayar terlindung kami berkisar antara 93% hingga 97%, dan diameter luar mempunyai toleransi ± 0.003.

● Kawalan suhu yang tepat: dalam ± 1 ℃.

● Kawalan pintar: Kami menyediakan sistem pengurusan pintar yang disesuaikan yang membolehkan akses satu klik ke formula SOP, penyediaan mesin satu klik dan permulaan, dan operasi pintar.

● Penyelenggaraan yang mudah: Pelanggan di luar China boleh menyesuaikan penggunaan sistem kawalan bas Profinet, yang memastikan penghantaran isyarat cepat dan rendah. Selagi terdapat rangkaian komunikasi di mana -mana negara atau rantau, pengesanan kesalahan jauh, penyelesaian masalah, dan perkhidmatan penyelenggaraan dapat dilaksanakan dengan cepat.
