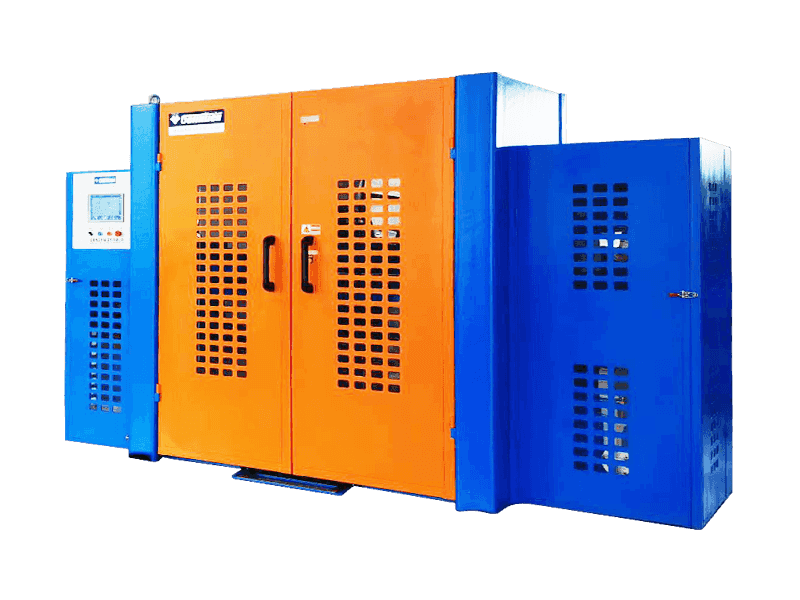

Mesin berpusing pasangan triple jenis bersepadu untuk kabel rangkaian Pengeluar

Kembali ke senarai
Mesin berpusing pasangan tiga padang untuk kabel rangkaian

Mesin berpusing pasangan triple jenis bersepadu untuk kabel rangkaian

Mesin Twisting Triple dapat merealisasikan tiga fungsi: berpusing tunggal, berpusing belakang, dan berpusing berpusing. Seluruh mesin termasuk satu bahagian berpusing untuk membayar balik dan berpasangan berpusing. Bahagian pembayaran dan bahagian pengambilan mengamalkan reka bentuk bersepadu dengan lapisan atas dan bawah yang disusun untuk menjimatkan ruang. Terdapat bahagian pembayaran luaran dan dalaman dari twist belakang membayar. Pembayaran luaran diketuai melalui busur sudut berputar ke lubang dawai yang mati-matian yang menyimpang dari pusat putaran, dan bayaran dalaman secara langsung membawa kepada lubang lain di sisi simetri mati-wayar yang mati-matian dari pusat putaran tanpa melalui busur sudut. Bow sudut berputar memacu mati-wayar-stranded mati untuk berputar supaya kedua-dua wayar teras dipintal dalam satu padang dengan 100 % kembali twist bayar untuk membentuk padang pertama. Kabel yang dipintal kemudian memasuki busur berpusing untuk kali kedua dan ketiga berpusing untuk mencapai fungsi Twisting Triple. Mesin Twisting Triple mempunyai kecekapan yang tinggi dan padang yang tepat dan sangat sesuai untuk proses berpusing kabel CAT5/CAT5E/CAT6 Rangkaian.

Pertanyaan +
SEBELUM：Tiada produk sebelumnya
SETERUSNYA：Tiada produk seterusnya
Produk Butiran

Komponen

● Ø500 Portal buaian tanpa shaftless membayar aktif di dalam unit bow 1 unit
● Ø500 Shaftless Aktif Pay-Off Di Luar Bow Bow 1 Unit
● Ø500 Pitch Double Pitch Constant Tension Pair Twister 1Unit
● Sistem Kawalan 1 Unit
● Peralatan tambahan periferal boleh disesuaikan.


Spesifikasi Teknikal

Struktur Pay-Off Satu kepala buaian portal buaian tanpa pukulan aktif di dalam busur yang menundukkan satu kepala bayar aktif shaftless di luar busur
Struktur Pengambilan Portal mendatar Cradle Shaftless mengambil, Stranding Bow Double Pitch Pair berpusing.

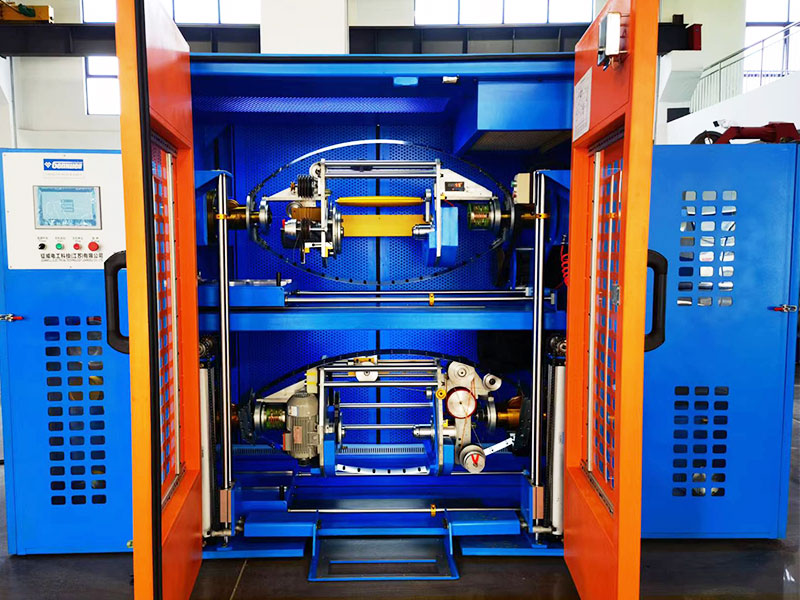

Struktur mesin keseluruhan Struktur atas dan bawah bersepadu. Gantry Crable Shaftless Active Pay-Off diletakkan di bahagian atas mesin inteagted. Pembayaran aktif tanpa shafless diletakkan di bahagian yang betul. Pengambilan jalur diletakkan di bahagian bawah mesin bersepadu.
Jenis wayar yang sesuai Terutamanya digunakan untuk kabel LAN CAT5, CAT5E, CAT6A, dan lain -lain.
Spesifikasi dawai teras Julat: Ø0.6-1.2mm, di luar julat ini, boleh disesuaikan
Diameter luar dawai terkandas Julat: Ø1.2-2.5mm, di luar julat ini boleh disesuaikan.
Stranding mati Saiz acuan acuan standard ialah 25
Kaedah Twist Back Mencapai twisting atau pra-twisting, berpusing bermakna bahawa busur mesin pembayaran dan pasangan twist berputar ke arah yang bertentangan; Pra-twisting merujuk kepada arah berputar yang sama dari mesin ganjaran dan twist pasangan, dan boleh dipilih pada skrin sentuh.
Nisbah berpusing/pra-twisting 0-100%, secara berterusan dan boleh laras, ditetapkan pada skrin sentuh, kawalan automatik PLC, pengesanan automatik kelajuan berpusing/belakang. Pada kadar twist sebanyak 33 peratus, satu padang dibentuk pada bayaran, manakala dua padang dibentuk semasa berlepas. Oleh itu, jumlah padang adalah tiga.
Arah Stranding S/z
Kelajuan putaran bayar Max1800 rpm (tiada beban).
Kelajuan permulaan sebenar ditetapkan mengikut keperluan gred wayar yang berbeza.
Kelajuan putaran mengambil MAX1800RPM/5400TPM (tiada beban).
Kelajuan permulaan sebenar ditetapkan mengikut keperluan gred wayar yang berbeza.
Julat kelajuan wayar Formula untuk mengira kelajuan baris: Bow-twister Speed ​​x 3 x pitch / 1000 = m / min. Had kelajuan maksimum ialah 100 m/min.
Wire Twisted Pitch Julat Optimal: 5.0-30.0mm, tepat ke satu tempat perpuluhan, dengan tahap yang boleh laras yang berterusan, dipilih pada skrin sentuh.
Ketepatan padang Ketepatan pitch ± 0.3mm semasa pengeluaran kelajuan tetap, ± 0.5mm semasa permulaan/penutupan.
Bahan busur Bahan standard yang digunakan adalah jalur keluli 65mn dengan kelopak mata seramik, yang boleh disesuaikan dengan busur ringan serat karbon.
Kuasa busur bayar Konfigurasi standard ialah 5.5kW Motor penyongsang yang juga boleh disesuaikan untuk motor servo.
Mengambil kuasa busur Konfigurasi standard ialah 5.5kW inverter motor, which can also be customized for servo motors.
Braking busur Brek elektromagnet
Jenis Capstan Capstan roda dua dibina ke buaian portal untuk mengambil
Diameter roda capstan Ø185, 5-Groove Aluminium Capstan Roller Roller 5-Groove Split Aluminium Driven Roller.
Kuasa Capstan Konfigurasi standard ialah motor penyongsang 1.5kW, yang juga boleh disesuaikan untuk motor servo.
Spesifikasi bayar Ø500 alat alat ABS.
Spesifikasi pengambilan Ø500 alat alat ABS. 630 take-up wheels can be customized.
Lubang dalaman kekili Standardnya ialah Ø56mm, saiz lain boleh disesuaikan.
Mengangkat gelendong reel Mengangkat elektrik, memuat papan skateboard, dan memunggah kili.
Kaedah pengetatan reel Perhimpunan silinder elastik yang kuat mengetatkan kili, daya pengetatan> 200kg, dengan perlindungan mengunci diri, kili pelepasan pneumatik
Reel memuatkan berat badan Max300kg
Kuasa reel bayar Konfigurasi standard ialah motor reducer gear 2-0.75kW, yang juga boleh disesuaikan untuk motor servo.
Mengambil kuasa reel Konfigurasi standard ialah motor pengurangan gear 0.75kW, yang juga boleh disesuaikan untuk motor servo.
Pengaturan kedudukan wayar mengambil Standard adalah 30 unit batang travers yang digilap, yang boleh disesuaikan untuk baris pengawal gerakan servo.
Pengesanan Run-Out Bahan Bayar Penggera dan berhenti automatik apabila dawai teras hendak kehabisan/penggera dan berhenti automatik apabila dawai dipecahkan.
Ketegangan-jenis Standardnya adalah untuk menyesuaikan ketegangan dengan bergerak atau menambah berat mengimbangi, PID mengawal kelajuan bayar atau mengambil atau menyesuaikannya untuk menyesuaikan ketegangan dengan motor servo.
Julat ketegangan bayar 3n-30n/0.3kg-3kg/300g-3000g
Pelbagai ketegangan 5n-50n/0.5kg-5kg/500g-5000g
Ketepatan ketegangan ± 25g
Paparan ketegangan Jenis komunikasi sensor tekanan paparan digital, penggera ketegangan ketegangan, dan penutupan automatik.
Pengurusan Formula Sistem pengurusan formulasi tersuai membolehkan data seperti ketegangan, suhu, diameter ekstrinsik, padang, s/z, jarak penggulungan dawai, dan tekanan barometrik untuk dimasukkan ke dalam PLC, menyokong pengumpulan data dan import untuk pengeluaran digital.
Perlindungan keselamatan Pengesanan automatik dan ramalan suhu /getaran /bunyi /tekanan boleh disesuaikan mengikut reka bentuk standard CE /CSA /UL.
Pengesanan Spark Boleh disesuaikan untuk menambah penguji percikan
Piawaian kuasa Piawaian ini adalah 3-fasa 380V/50Hz dan bekalan kuasa boleh disesuaikan untuk negara dan kawasan yang berbeza.
Perisian pintar Disesuaikan untuk menambah perisian "Kelajuan Pencocokan Automatik Kelajuan Pengeluaran Terbaik", untuk mencapai kecekapan pengeluaran dan kualiti produk pada masa yang sama.
Peranti over minyak teras Peranti minyak dawai teras boleh disesuaikan dan ditambah. Kawat teras penebat disalut dengan minyak pelincir yang tidak menentu untuk mengurangkan geseran semasa berpusing pasangan wayar.




Ciri -ciri produk

● Kelajuan Cepat: Kotak gelendong adalah tekanan yang dilepaskan dan disalurkan, ia tahan lama dan tidak cacat. Bow sudut berputar berputar secara statik seimbang dan seimbang secara dinamik untuk ujian dan pembetulan. Ia mempunyai getaran kecil dan bunyi yang rendah. Spindle tidak menjana haba semasa operasi berkelajuan tinggi jangka panjang, dan kelajuan putaran spindle cepat.

● Kurang ruang yang diduduki: Ia mengamalkan struktur bersepadu, yang menjimatkan lebih daripada 50% pekerjaan berbanding dengan mesin berpusing berpusing belakang jenis split tradisional.

● Tenaga yang rendah dimakan: Tenaga elektrik boleh menjimatkan melebihi 50% berbanding dengan mesin berpusing berpusing belakang tradisional.

● Ketegangan yang stabil: Motor servo boleh disesuaikan sebagai elemen ketegangan. Selepas menetapkan ketegangan jumlah pengambilan, ketegangan pembayaran kedua-dua wayar teras dikira dengan bijak. Ia juga membolehkan kawalan tepat pembayaran dan kelajuan pengambilan oleh pengawal gerakan servo, dengan itu mencapai ketegangan yang stabil.

● Padang yang tepat: Dunia secara eksklusif "mekanisme penghantaran ketepatan kuasa luaran dan capstan dalaman", menggunakan transmisi mekanikal yang kompleks untuk menghantar kuasa motor di luar busur berpintal ke roda capstan di dalamnya. Menetapkan capstan utama sebagai penanda aras pergerakan, mengamalkan pengawal gerakan servo untuk kedua -dua busur berpusing dan capstan utama untuk menjalankan kawalan gerakan rantai yang tepat dan mendapatkan padang yang tepat pada sebarang kelajuan.

● Penjimatan Buruh: Dilengkapi dengan benang yang fleksibel, boleh transit dengan lancar melalui nod putaran busur sudut, dan threading dapat diselesaikan dalam 1 minit. Kawat boleh ditarik balik ke arah terbalik menggunakan panel kawalan, menjimatkan buruh.

● Pintar: Pengurusan resipi, satu klik Retrieval Recipe SOP, penyediaan permulaan satu klik, satu klik permulaan; Maklum balas dinamik mengenai padang berpusing, nisbah berpusing belakang, pengesanan kesalahan/pengesanan pemotongan/berhenti apabila meter mencapai, panel kawalan pintar

● Kadar Kegagalan Rendah: Komponen kawalan elektrik di busur sudut stranding semuanya dipasang pada buaian, dan semua isyarat tertutup gelung elektrik dikawal di dalam busur yang terkandas. Cincin pemungut berus karbon hanya menyediakan kuasa tiga fasa ke bahagian dalam busur sudut stranding tanpa menghantar isyarat untuk mengelakkan hubungan yang lemah, gangguan, dan kadar kegagalan yang rendah.

● Penyelenggaraan yang mudah: Pelanggan di luar China boleh menyesuaikan untuk mendapatkan kawalan bas Profinet, yang memastikan penghantaran isyarat cepat dan gangguan yang rendah.

Penyelesaian masalah dan penyelenggaraan disediakan tanpa mengira lokasi mesin di mana -mana negara atau rantau di seluruh dunia, selagi terdapat rangkaian komunikasi, kemudian pengesanan kesalahan, penyelesaian masalah dan penyelenggaraan jauh dapat disediakan dengan cepat.
