Apakah Kawat Berlindung?

Apakah Kawat Berlindung: Jawapan Langsung

Wayar terlindung ialah konduktor elektrik — atau kumpulan konduktor — dibalut dalam satu atau lebih lapisan bahan konduktif yang direka untuk menyekat gangguan elektromagnet (EMI) dan gangguan frekuensi radio (RFI). Perisai bertindak sebagai sangkar Faraday di sekeliling konduktor pembawa isyarat di dalam, mengalihkan bunyi elektrik yang tidak diingini ke tanah dan bukannya membenarkannya memesongkan isyarat yang dihantar. Dari segi praktikal, ini bermakna data, audio, video atau isyarat kuasa yang bergerak melalui wayar sampai ke destinasinya dengan lebih bersih dan lebih tepat daripada melalui alternatif yang tidak dilindungi.

Wayar terlindung ialah keperluan garis dasar untuk mana-mana persekitaran yang integriti isyarat tidak boleh terjejas — lantai automasi industri, peralatan perubatan, kabinet aeroangkasa, studio penyiaran dan pusat data berkelajuan tinggi semuanya bergantung padanya setiap hari. Tanpa pelindung, konduktor sensitif menyerap tenaga terpancar daripada motor berdekatan, menukar bekalan kuasa, lampu pendarfluor, dan juga kabel lain yang berjalan secara selari, yang merendahkan prestasi dan memperkenalkan kadar ralat yang terkompaun pada skala.

Liputan perisai dinyatakan sebagai peratusan. Perisai kerajang biasanya mencapai liputan 100%, manakala perisai jalinan berjulat dari 85% hingga 98% bergantung pada sudut jalinan dan ketumpatan untai. Bagi kebanyakan kabel isyarat industri, jurutera menyasarkan sekurang-kurangnya 90% liputan untuk memenuhi keperluan IEC 61000 dan MIL-DTL-17 tanpa meningkatkan diameter atau kos kabel yang tidak perlu.

Bagaimana Lapisan Perisai Dibina

Perisai itu sendiri bukanlah satu lapisan piawai. Pengilang memilih seni bina perisai berdasarkan julat frekuensi gangguan yang dijangkakan, keperluan fleksibiliti kabel dan persekitaran pemasangan. Memahami setiap jenis pembinaan membantu apabila menentukan kabel untuk projek baharu atau menilai pemasangan sedia ada.

Perisai Kerajang

Perisai foil terdiri daripada lapisan nipis aluminium atau kuprum yang diikat pada pembawa filem poliester. Kerajang membungkus berkas konduktor dengan pertindihan yang ditentukan - biasanya 10% hingga 25% - untuk mengekalkan kesinambungan elektrik. Perisai kerajang memberikan liputan permukaan 100%, menjadikannya sangat berkesan terhadap EMI frekuensi tinggi melebihi 100 kHz. Ia ringan, menambah diameter minimum dan kos efektif untuk instrumentasi berbilang teras dan kabel data. Isunya ialah perisai foil agak rapuh dan tidak sesuai untuk kabel yang melentur secara berterusan dalam perkhidmatan.

Perisai Jalinan

Perisai jalinan dibentuk dengan menjalin helai halus kuprum tin, kuprum kosong atau dawai kuprum bersalut perak dalam corak tenunan di sekeliling konduktor berpenebat. Liputan jalinan bergantung pada bilangan pembawa, pick per inci, dan diameter untai wayar. Jalinan yang dioptimumkan untuk pengecilan frekuensi rendah — katakan, di bawah 10 MHz — mungkin menggunakan konfigurasi 36-carrier, 16-strand pada liputan 95%. Perisai berjalin memberikan kekuatan mekanikal yang sangat baik, mengekalkan liputan walaupun kabel difleksikan berulang kali, dan menawarkan impedans pemindahan yang rendah, yang merupakan metrik utama untuk melindungi keberkesanan pada frekuensi yang lebih rendah.

Spiral dan Served Shields

Perisai lingkaran (atau servis) membalut helai secara helik di sekeliling teras kabel dan bukannya menjalinnya. Pembinaan ini memberikan kabel kefleksibelan maksimum dan jejari lenturan terendah bagi mana-mana reka bentuk terlindung, itulah sebabnya kabel berperisai lingkaran mendominasi dalam petunjuk mikrofon, kabel set kepala dan petunjuk pemantauan pesakit perubatan yang sentiasa bergerak semasa digunakan. Liputan adalah lebih rendah sedikit daripada jalinan pada kiraan konduktor yang sama, dan rintangan sentuhan meningkat pada kitaran flex yang lebih tinggi, jadi perisai lingkaran biasanya tidak dinyatakan untuk aplikasi data RF atau frekuensi tinggi.

Perisai Gabungan

Untuk persekitaran dengan gangguan merentas spektrum frekuensi yang luas, gabungan melindungi lapisan kerajang dan jalinan bersama. Kerajang menutup setiap celah untuk perlindungan frekuensi tinggi manakala jalinan memberikan keteguhan mekanikal dan meningkatkan keberkesanan perlindungan frekuensi rendah. Seni bina ini adalah standard dalam kabel rangkaian Cat 7 dan Cat 8 serta kabel sepaksi mewah yang digunakan dalam penyiaran dan aplikasi penghantaran RF. Perisai gabungan boleh mencapai nilai impedans pemindahan di bawah 5 miliohm per meter , yang diterjemahkan terus kepada peningkatan kualiti isyarat yang boleh diukur dalam pemasangan yang menuntut.

Peranan Merakam Wayar dan Kabel dalam Perhimpunan Kabel Terlindung

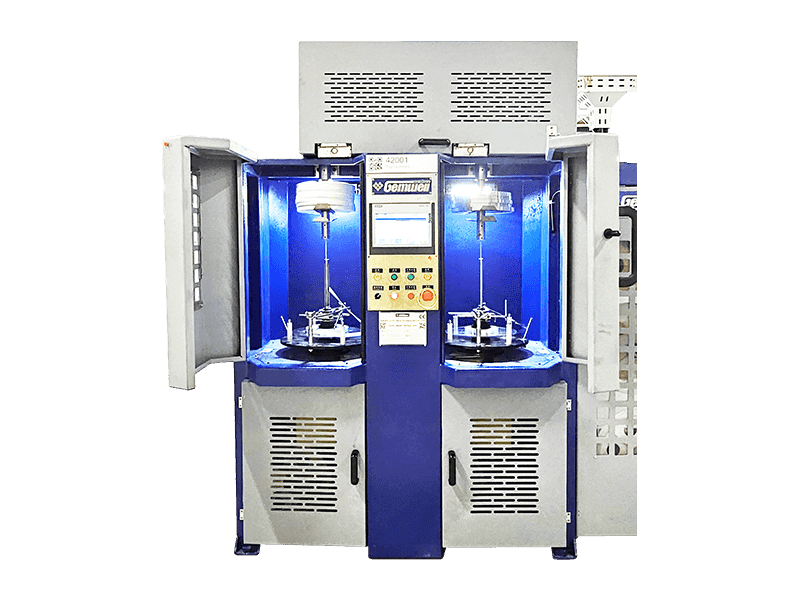

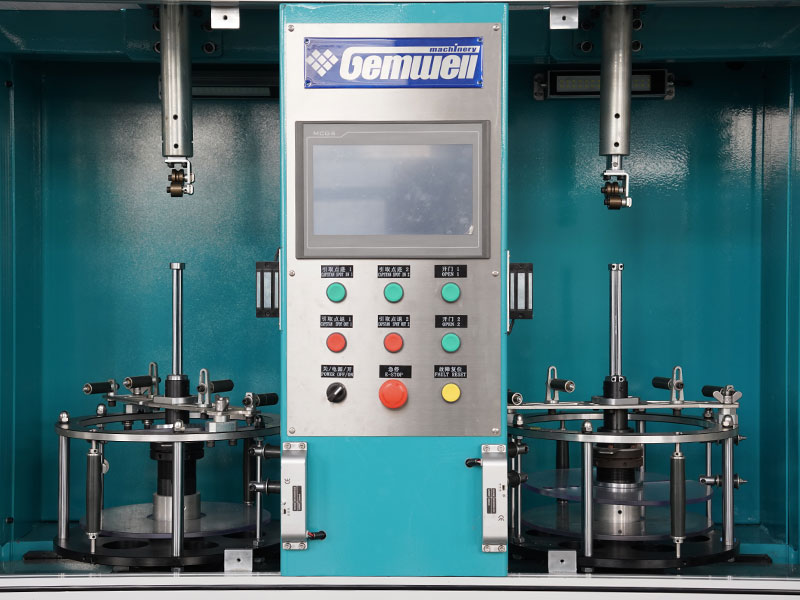

Sebelum lapisan perisai konduktif digunakan, langkah perantaraan kritikal berlaku: rakaman wayar dan kabel. Proses ini membalut pita khusus di sekeliling berkas konduktor atau konduktor terlindung individu untuk melaksanakan beberapa tujuan struktur dan fungsi yang secara langsung mempengaruhi prestasi kabel terlindung yang telah siap.

Pita wayar dan kabel berfungsi sebagai pemisah antara penebat dalam dan perisai luar. Tanpa pengasingan ini, kerajang atau jalinan akan menekan terus pada konduktor berpenebat, mewujudkan lelasan mekanikal semasa melentur dan memperkenalkan gandingan kapasitif antara perisai dan konduktor isyarat. Lapisan pita yang konsisten dan licin menghalang kedua-dua masalah. Pita itu juga mengekalkan kebulatan teras kabel supaya perisai terpakai sama rata di seluruh lilitan - permukaan teras yang tidak sekata membawa kepada pertindihan kerajang yang tidak rata dan liputan jalinan yang tidak konsisten, yang kedua-duanya merendahkan keberkesanan perisai.

Dalam kabel berperisai berbilang teras, perisai pasangan individu atau kumpulan bergantung sepenuhnya pada pita wayar dan kabel untuk integriti mekanikal. Setiap pasangan terpiuh dalam reka bentuk pasangan terpiuh (STP) atau foil twisted pair (FTP) menerima bungkus pita foil sendiri sebelum perisai keseluruhan digunakan. Ini menghalang crosstalk antara pasangan sementara masih membenarkan jalinan luar berfungsi sebagai lapisan penolakan hingar mod biasa untuk keseluruhan kabel. Tanpa langkah rakaman dalaman, geometri setiap pasangan akan beralih semasa proses pengkabelan, memusnahkan konsistensi impedans yang mentakrifkan keupayaan kadar data kabel.

Jenis Pita yang Digunakan dalam Pembuatan Kabel

Tidak semua bahan pita boleh ditukar ganti. Pengilang kabel memilih jenis pita berdasarkan suhu operasi, keperluan dielektrik, permintaan fleksibiliti, dan sama ada pita itu sendiri perlu menyumbang kepada perisai.

Peratusan pertindihan semasa rakaman wayar dan kabel juga merupakan pembolehubah terkawal. Pertindihan 50% adalah standard untuk pita filem poliester yang digunakan sebagai lapisan pengikat. Untuk pita kerajang aluminium-poliester yang menjalankan fungsi perisai, pertindihan yang lebih ketat sebanyak 25% adalah perkara biasa kerana kerajang itu sendiri menyediakan liputan 100% — pertindihan hanya perlu memastikan tiada jurang terbuka apabila kabel membengkok. Pengilang menentukan toleransi pertindihan dalam dokumen kawalan proses mereka, dan sisihan melebihi ±5% dibenderakan untuk kerja semula dalam persekitaran pengeluaran terkawal kualiti.

Wayar Terlindung lwn. Wayar Tidak Terlindung: Apabila Perbezaan Sebenarnya Penting

Jurang prestasi antara wayar berperisai dan wayar tidak berperisai bukanlah teori — ia muncul dalam cara yang boleh diukur bergantung pada aplikasi. Memahami apabila perisai adalah penting berbanding apabila ia tidak perlu membantu mengelakkan kabel terlalu menentukan (yang menambahkan kos dan kerumitan pemasangan) atau kurang menentukannya (yang menyebabkan masalah operasi sebenar).

Kabel pasangan terpintal (UTP) tanpa pelindung — piawai untuk kebanyakan pemasangan Ethernet pejabat — berfungsi dengan baik dalam persekitaran yang sumber EMI adalah minimum dan larian kabel disimpan di bawah kira-kira 90 meter. Pusingan dalam pasangan memberikan tahap penolakan hingar mod biasa yang sederhana, yang mencukupi untuk 10/100/1000Base-T Ethernet dalam bangunan komersial biasa. Apabila kabel tersebut berjalan memasuki persekitaran perindustrian dengan pemacu frekuensi berubah-ubah, motor besar atau saluran padat yang membawa kabel kuasa dan isyarat bersama-sama, prestasi UTP merosot dengan ketara. Kadar ralat bit meningkat, kelajuan pautan menurun kepada kadar autorunding yang lebih rendah, dan penghantaran semula paket meningkat.

Pasangan terpiuh terlindung (STP, FTP, atau S/FTP bergantung pada seni bina) menyelesaikan masalah ini dengan mengandungi isyarat dalam perisai dan menolak hingar yang digabungkan secara luaran sebelum ia sampai ke konduktor. Larian 90 meter yang sama yang bergelut dengan UTP dalam persekitaran industri berprestasi dengan pasti pada kelajuan Gigabit apabila kabel yang dilindungi dengan betul digunakan — dengan syarat perisai ditamatkan dengan betul ke tanah di kedua-dua hujungnya.

Persekitaran yang Memerlukan Kawat Terlindung

• Barisan pembuatan dan pemasangan dengan pemacu servo dan pemacu frekuensi berubah-ubah (VFD) yang beroperasi di atas frekuensi pensuisan 1 kHz
• Peralatan pengimejan perubatan yang walaupun hingar amplitud rendah pada penderia menyebabkan memesongkan data diagnostik
• Penyiaran dan pengeluaran audio dengan dengung 60 Hz daripada infrastruktur kuasa merendahkan kualiti isyarat
• Instrumentasi dijalankan di loji kimia di mana dulang kabel mencampurkan pendawaian isyarat termokopel dengan suapan kuasa 480V
• Elektronik automotif dalam platform EV voltan tinggi di mana kabel HV terlindung diperlukan untuk mengelakkan gangguan pada bas CAN dan komunikasi bas LIN
• Pusat data menjalankan sambungan tembaga 25G dan 100G di mana kabel DAC pasif bergantung pada perisai yang berkesan untuk memenuhi sasaran BER di bawah 10^-12

Di mana Wayar Tidak Terlindung Tetap Pilihan yang Tepat

• Ethernet pejabat dan kediaman standard di bawah 1 Gbps dalam persekitaran elektrik yang bersih
• Pendawaian dalaman dalam kepungan berperisai yang direka dengan baik di mana kepungan itu sendiri menyediakan perlindungan EMC
• Pengagihan kuasa DC tidak kritikal pada arus rendah di mana bunyi yang dikendalikan boleh diterima
• Isyarat pendek berjalan di bawah 1 meter dalam persekitaran jinak di mana panjang gandingan tidak mencukupi untuk menerima gangguan yang bermakna

Membumikan Kawat Berlindung dengan Betul

Wayar terlindung yang tidak dibumikan dengan betul memberikan sedikit atau tiada perlindungan. Perisai mesti mempunyai laluan impedans rendah ke tanah bumi untuk tenaga gangguan terkumpul mengalir keluar. Pembumian yang salah ialah salah satu punca paling biasa kegagalan EMC dalam sistem yang menggunakan kabel terlindung, dan memahami pendekatan yang betul menghalang kitaran penyelesaian masalah yang mahal selepas pemasangan.

Untuk kebanyakan aplikasi kabel isyarat, perisai harus dibumikan pada satu hujung sahaja - biasanya hujung sumber. Pendekatan pembumian satu titik ini menghalang arus perisai daripada mengalir sepanjang kabel, yang akan mendorong voltan pada perisai dan mengalahkan tujuannya. Apabila perisai dibumikan pada kedua-dua hujung larian kabel yang panjang, sebarang perbezaan potensi tanah antara kedua-dua titik akhir — kejadian biasa dalam kemudahan industri di mana bas darat pada panel berbeza mungkin berbeza sebanyak 1–5 V — memacu arus melalui perisai yang mendorong bunyi terus ke konduktor isyarat.

Pengecualian adalah aplikasi frekuensi tinggi di atas kira-kira 1 MHz. Pada frekuensi ini, tanah satu titik menghasilkan resonans suku gelombang di sepanjang perisai yang sebenarnya boleh memburukkan pikap hingar frekuensi tinggi. Perisai kabel data RF dan berkelajuan tinggi dibumikan pada kedua-dua hujung dan pada berbilang titik perantaraan untuk memastikan perisai kekal pada potensi yang konsisten merentas panjangnya. Kabel sepaksi untuk kegunaan RF sentiasa membawa perisai dua tanah untuk sebab ini.

Kesilapan Asas Biasa yang Perlu Dielakkan

• Membiarkan perisai tidak bersambung (terapung) pada satu atau kedua-dua hujung — ini menjadikan perisai sebagai antena dan bukannya penghalang
• Membumikan melalui plumbum kuncir panjang — walaupun wayar kuncir 50 mm memperkenalkan kearuhan boleh diukur yang mengehadkan keberkesanan perisai melebihi beberapa ratus kHz
• Menggunakan tanah perisai khusus yang tidak diikat kembali ke tanah sistem utama — alasan terpencil pada potensi berbeza menyebabkan masalah yang sama seperti tiada tanah sama sekali
• Sambungan perisai terputus melalui penyambung — setiap penyambung sepanjang larian kabel terlindung mesti menyediakan penamatan perisai 360 darjah, bukan sesentuh kuncir kecil
• Mencampurkan pembumian satu titik dan berbilang titik pada larian kabel yang sama tanpa rasional reka bentuk yang jelas — ini menghasilkan gelagat resonans yang tidak dapat diramalkan

Bagaimana Penapisan Wayar dan Kabel Mempengaruhi Impedans dan Kualiti Isyarat

Langkah merakam dalam pembuatan kabel bukan mekanikal semata-mata — ia mempunyai kesan elektrik langsung pada ciri impedans kabel siap. Impedans menentukan sejauh mana kabel menghantar isyarat berkelajuan tinggi tanpa pantulan yang merosakkan data, dan pemalar dielektrik bahan pita ialah salah satu pembolehubah yang menentukan impedans bersama diameter dan jarak konduktor.

Untuk kabel sepaksi 50-ohm, pemalar dielektrik semua bahan penebat antara konduktor tengah dan perisai - termasuk mana-mana lapisan pita - mesti difaktorkan ke dalam pengiraan geometri. Pita filem poliester mempunyai pemalar dielektrik kira-kira 3.2–3.4. Pita PTFE adalah lebih kurang 2.1. Pereka kabel yang menukar bahan pita tanpa mengira semula diameter atau jarak konduktor akan menghasilkan kabel yang tidak memenuhi impedans sasarannya, yang membawa kepada kegagalan kehilangan kembali pada kabel siap.

Dalam kabel data pasangan terpiuh, langkah merakam wayar dan kabel menentukan dielektrik berkesan yang mengelilingi setiap pasangan, yang secara langsung mengawal impedans ciri pasangan dan halaju perambatan. Kabel Kategori 6A, sebagai contoh, memerlukan kawalan impedans pasangan individu dalam ±2 ohm merentasi julat frekuensi 500 MHz penuh. Mencapai toleransi itu memerlukan kawalan tepat ke atas jenis pita, ketebalan, ketegangan dan peratusan pertindihan semasa langkah rakaman. Perubahan 10% dalam ketebalan pita boleh mengalihkan impedans pasangan sebanyak 1 ohm pada frekuensi tinggi, yang berada dalam tetapi hampir dengan belanjawan toleransi.

Halaju perambatan — dinyatakan sebagai peratusan kelajuan cahaya, disingkat NVP — turut dipengaruhi oleh dielektrik pita. Kabel dengan pita poliester mempunyai NVP yang lebih rendah daripada reka bentuk yang sama dengan pita PTFE kerana pemalar dielektrik yang lebih tinggi memperlahankan perambatan isyarat. Untuk ujian reflekometri domain masa (TDR) dan pampasan kelewatan masa dalam sistem kabel berstruktur, pemasang memerlukan nilai NVP terbitan pengeluar kabel, yang merangkumi pita khusus yang digunakan dalam pengeluaran.

Kawat Terlindung dalam Aplikasi Industri Tertentu

Setiap industri yang bergantung pada wayar terlindung menghadapi satu set cabaran alam sekitar, jenis isyarat dan kekangan pemasangan yang berbeza. Cara wayar terlindung ditentukan dan dipasang adalah berbeza-beza, dan memahami perbezaan ini memudahkan anda memilih kabel yang betul untuk reka bentuk baharu atau menyelesaikan masalah pemasangan sedia ada.

Automasi Perindustrian dan Kawalan Proses

Rangkaian PROFIBUS, PROFINET, DeviceNet dan Modbus TCP fieldbus semuanya menentukan kabel terlindung dalam piawaian lapisan fizikal masing-masing. Pemasangan PROFIBUS, sebagai contoh, memerlukan pasangan terlindung terpiuh tunggal dengan impedans ciri 135–165 ohm pada 3–20 MHz. Perisai mesti dibumikan pada setiap panel kawalan dan kotak simpang peranti medan melalui sambungan impedans rendah, biasanya dicapai dengan kelenjar kabel yang menyediakan penamatan perisai 360 darjah. Dalam kedai badan automotif biasa dengan 150–200 robot kimpalan, kabel bas medan yang tidak dilindungi dengan betul adalah punca utama kerosakan komunikasi yang paling biasa. yang menutup saluran pengeluaran.

Peralatan Perubatan dan Penjagaan Kesihatan

Plumbum ECG, kabel elektrod EEG dan sambungan transduser ultrasound semuanya memerlukan wayar berperisai, tetapi reka bentuk kabel perubatan menambah keperluan melebihi penolakan EMI asas. Kabel tidak boleh memperkenalkan kapasiti yang ketara antara pesakit dan tanah (untuk pengasingan keselamatan pesakit), mesti kekal fleksibel selepas beratus-ratus kitaran bergelung, dan mesti menahan pembasmian kuman berulang dengan agen kimia yang agresif. Banyak kabel isyarat perubatan menggunakan pembinaan tiga paksi — konduktor tengah, perisai dalam dan perisai luar — di mana perisai dalam digerakkan secara aktif ke potensi yang sama seperti konduktor pusat untuk menghapuskan pemuatan isyarat kapasitif. Teknik ini, dipanggil pelindung terdorong atau aktif, membolehkan kabel mempunyai kapasitans berkesan yang sangat rendah walaupun melebihi panjang 2-3 meter.

Aeroangkasa dan Pertahanan

MIL-DTL-27500 dan MIL-DTL-17 mengawal wayar berperisai yang digunakan dalam platform aeroangkasa. Piawaian ini mewajibkan pita PTFE dalam langkah rakaman pemasangan kabel kerana penarafan suhu PTFE dari -65°C hingga 260°C meliputi julat penuh persekitaran bawaan udara. Keperluan perisai untuk pendawaian avionik juga menangani kesan tidak langsung kilat — pesawat altitud tinggi boleh mengalami sambaran petir 200 kA yang digabungkan dengan abah-abah pendawaian di seluruh kerangka udara. Kawat terlindung dalam berkas avionik mesti memindahkan kurang daripada 1% tenaga berganding ke konduktor dalam, yang menetapkan sasaran impedans pemindahan yang sangat rendah. Pita wayar dan kabel dalam pemasangan ini dilakukan di bawah kawalan proses yang ketat dengan pengesahan liputan 100% sebelum perisai digunakan.

Audio dan Siaran

Kabel audio seimbang profesional menggunakan sepasang konduktor yang dikelilingi oleh perisai lingkaran atau jalinan. Isyarat pembezaan seimbang menolak hingar mod biasa yang muncul sama pada kedua-dua konduktor — termasuk dengung 60 Hz daripada infrastruktur pencahayaan, sistem HVAC dan pendawaian kuasa berjalan selari. Perisai menyediakan penghalang tambahan untuk sumber bunyi yang sebaliknya akan muncul sebagai isyarat mod biasa. Dalam studio penyiaran di mana beratus-ratus suapan audio berjalan selari pada jarak yang jauh, gabungan pendawaian seimbang dan perisai adalah perkara yang membolehkan penghantaran isyarat bersih tanpa menguatkan gelung tanah. Kabel mikrofon standard, sebagai contoh, mengekalkan integriti isyarat sepanjang larian melebihi 50 meter pada tingkat hingar di bawah -90 dBu.

Cara Mengenalpasti Wayar Berperisai dengan Tanda dan Pembinaannya

Apabila memeriksa kabel, beberapa penunjuk visual dan cetakan mengesahkan sama ada ia dilindungi dan menerangkan jenis perisai yang digunakan. Memahami tanda ini menjimatkan masa apabila mendapatkan kabel gantian atau mengesahkan bahawa kabel yang dipasang memenuhi spesifikasi.

Percetakan jaket kabel biasanya termasuk kod penetapan yang mengenal pasti jenis perisai. Penamaan biasa mengikut konvensyen penamaan IEC 60228 dan UL:

• F/UTP — Perisai kerajang keseluruhan, pasangan berpintal tanpa pelindung di dalamnya. Biasa dalam pemasangan terlindung Cat 5e dan Cat 6.
• U/FTP — Tiada perisai keseluruhan, pasangan terpintal berperisai kerajang individu. Digunakan dalam Cat 6A dan Cat 7 untuk mengurangkan crosstalk antara pasangan.
• S/FTP — Perisai keseluruhan berjalin serta pasangan berperisai kerajang individu. Prestasi tertinggi untuk aplikasi Cat 7 dan Cat 8.
• SY, CY, YCY — Kod penetapan Eropah untuk kabel kuasa dan kawalan yang disaring dengan perisai dawai keluli dan/atau perisai jalinan tembaga.
• RG (Panduan Radio) — Menentukan kabel sepaksi. Nombor RG tertentu (RG-58, RG-6, RG-213) membayangkan jenis perisai dan pembinaan yang ditakrifkan dalam spesifikasi MIL-C-17 asal.

Secara fizikal memotong ke dalam keratan rentas kabel mendedahkan lapisan perisai secara langsung. Perisai kerajang kelihatan sebagai lapisan metalik yang terang dan memantulkan cahaya di bawah jaket luar, biasanya dengan wayar longkang yang mengalir di sebelahnya. Perisai jalinan menunjukkan corak dawai tenunan yang boleh dilihat. Jika kedua-duanya ada, kabel menggunakan perisai gabungan. Lapisan pita wayar dan kabel, jika ada, muncul sebagai balutan filem licin serta-merta di dalam lapisan perisai - selalunya lut sinar atau putih pudar untuk pita poliester, atau berwarna perak untuk pita kerajang yang membalut pasangan individu.

Memilih Kawat Terlindung yang Tepat untuk Aplikasi Anda

Menentukan wayar berperisai dengan betul melibatkan lebih daripada memilih liputan perisai tertinggi yang tersedia. Penentuan yang berlebihan meningkatkan kos kabel, diameter, berat dan masa pemasangan. Kurang menentukan menyebabkan sistem terdedah kepada gangguan. Proses pemilihan berstruktur mengambil kira persekitaran gangguan sebenar, jenis isyarat, julat frekuensi, keperluan mekanikal dan kekangan pemasangan.

Mulakan dengan mencirikan sumber gangguan dalam persekitaran. Pensuisan pemacu frekuensi berubah pada 8 kHz menjana harmonik sehingga beberapa ratus kHz, yang memerlukan perisai kerajang atau jalinan dengan galangan pemindahan rendah dalam julat frekuensi tersebut. Pemancar radio berdekatan atau pemasangan radar menghasilkan gangguan melebihi 30 MHz, di mana liputan foil adalah lebih kritikal daripada sudut jalinan. Jika kedua-dua jenis gangguan hadir, perisai gabungan ialah titik permulaan yang betul.

Keperluan hayat fleksibel kabel sering menjadi faktor penentu antara foil dan jalinan. Perisai kerajang retak dan membentuk jurang selepas kitaran lentur yang agak sedikit — biasanya kurang daripada 10,000 dalam aplikasi dinamik. Perisai berjalin boleh mengekalkan ratusan ribu kitaran lentur sebelum liputan merosot secara bermakna. Perisai lingkaran boleh mengekalkan berjuta-juta kitaran lentur tetapi dengan keberkesanan perisai frekuensi tinggi yang dikurangkan. Memadankan jenis perisai dengan kitaran lentur yang dijangkakan dalam perkhidmatan menghalang kegagalan kabel pramatang yang sebaliknya akan muncul sebagai kemerosotan pelindung terputus-putus dan isu kualiti isyarat yang tidak dapat diramalkan.

Penarafan suhu mesti merangkumi kedua-dua persekitaran operasi dan sebarang lawatan jangka pendek. Kabel berkadar untuk suhu operasi 75°C tidak sesuai untuk pemasangan berhampiran sumber haba yang memuncak pada 90°C semasa kitaran pengeluaran, walaupun 90°C dicapai hanya sebentar. Bahan pita yang digunakan dalam langkah merakam wayar dan kabel selalunya merupakan komponen pengehad untuk penarafan suhu — pita poliester mengendalikan sehingga 125°C, manakala pita PTFE memanjangkan julat kepada 260°C untuk aplikasi suhu tinggi.

Akhir sekali, sahkan kaedah penamatan sebelum memuktamadkan pemilihan kabel. Perisai berjalin memerlukan cangkerang belakang atau kelenjar kabel yang menyediakan sentuhan perisai lilitan - bukan kuncir. Perisai kerajang dengan wayar saliran memerlukan penyambung yang menampung tugasan pin wayar longkang. Memasang kabel dengan pendekatan penamatan yang salah menyebabkan perisai sebahagian besarnya tidak berkesan tanpa mengira seberapa baik kabel itu sendiri ditentukan.
