Apakah yang anda maksudkan dengan wayar dan kabel?

Apakah Maksud Wayar dan Kabel Sebenarnya?

Wayar dan kabel adalah tulang belakang infrastruktur elektrik moden, namun ramai orang menggunakan kedua-dua istilah ini secara bergantian apabila ia berbeza secara teknikal. Wayar ialah konduktor tunggal — lazimnya untaian logam, selalunya tembaga atau aluminium — manakala kabel ialah himpunan dua atau lebih konduktor yang dikumpulkan bersama dalam sarung atau jaket biasa. Perbezaan ini amat penting dalam pembuatan, pemasangan dan pematuhan peraturan.

Dari segi praktikal, wayar kuprum kosong mungkin digunakan untuk pembumian, manakala kabel berpenebat PVC berbilang teras membawa kuasa dalam bangunan kediaman. Pasaran wayar dan kabel global bernilai lebih kurang USD 226 bilion pada 2023 dan diunjurkan berkembang dengan mantap, didorong oleh pembandaran, pengembangan infrastruktur EV dan projek tenaga boleh diperbaharui. Memahami perbezaan antara wayar dan kabel adalah asas untuk memilih bahan, proses pembuatan dan peralatan yang betul — termasuk wayar dan penyemperit kabel yang betul.

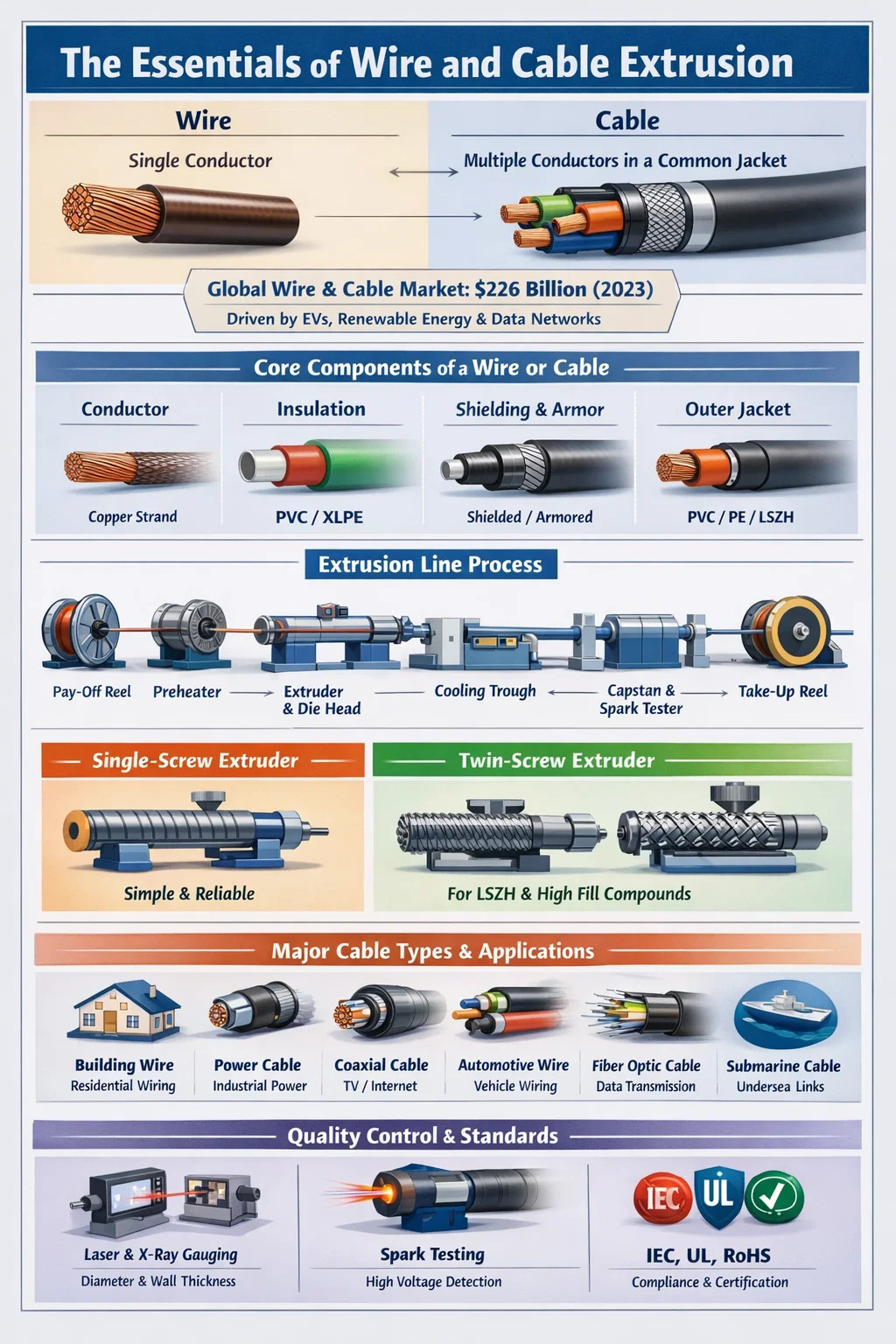

Komponen Teras: Apa yang Membentuk Wayar atau Kabel

Sama ada anda melihat wayar penyambung ringkas atau kabel kuasa voltan tinggi, struktur asas mengikut corak yang konsisten. Setiap lapisan berfungsi sebagai pelindung atau fungsi fungsi tertentu.

Konduktor

Konduktor adalah teras aktif elektrik. Kuprum kekal sebagai bahan dominan kerana kekonduksiannya (kira-kira 58 MS/m), tetapi aluminium digunakan secara meluas dalam talian penghantaran atas kerana kosnya yang lebih rendah dan berat yang lebih ringan. Konduktor boleh menjadi pepejal atau terkandas. Konduktor terkandas menawarkan fleksibiliti yang lebih baik dan lebih disukai dalam aplikasi di mana kabel sering dibengkokkan atau digerakkan.

Penebat

Penebat mengelilingi setiap konduktor untuk mengelakkan kebocoran elektrik dan litar pintas. Bahan penebat biasa termasuk PVC (polivinil klorida), XLPE (polietilena bersilang), LSZH (sifar halogen asap rendah), dan sebatian getah. Pilihan bergantung pada voltan operasi, julat suhu dan keadaan persekitaran. Penebat XLPE boleh mengendalikan suhu sehingga 90°C secara berterusan dan sehingga 250°C dalam keadaan litar pintas , menjadikannya standard dalam kabel voltan sederhana dan tinggi.

Perisai dan Perisai

Sesetengah kabel termasuk perisai logam (pita tembaga, kerajang aluminium, atau wayar berjalin) untuk menyekat gangguan elektromagnet. Kabel berperisai menambah lapisan dawai keluli atau pita keluli untuk perlindungan mekanikal dalam aplikasi bawah tanah atau industri.

Jaket Luar

Jaket luar ialah lapisan pelindung terakhir yang menyatukan segala-galanya dan memberikan ketahanan terhadap kelembapan, bahan kimia, sinaran UV dan lelasan mekanikal. PVC ialah bahan jaket yang paling biasa di seluruh dunia, walaupun PE (polietilena) dan TPU (poliuretana termoplastik) semakin berkembang digunakan untuk aplikasi khusus.

Jenis Utama Wayar dan Kabel serta Aplikasinya

Industri wayar dan kabel meliputi pelbagai jenis produk. Setiap kategori direka bentuk untuk set khusus keperluan elektrik, mekanikal dan persekitaran.

Setiap kategori ini memerlukan proses penyemperitan tertentu, dan penyemperit wayar dan kabel yang digunakan mesti dipadankan dengan kelikatan bahan, ketebalan dinding yang diperlukan dan kelajuan pengeluaran.

Peranan a Penyemperit Kawat dan Kabel dalam Pembuatan

Penyemperit wayar dan kabel ialah peralatan pusat dalam barisan pengeluaran. Fungsi utamanya ialah untuk menggunakan penebat, jaket, atau lapisan polimer lain pada konduktor dengan mencairkan bahan termoplastik atau termoset dan menolaknya melalui dadu di sekeliling wayar dengan kelajuan tinggi. Tanpa penyemperit yang dikonfigurasikan dengan betul, adalah mustahil untuk mencapai ketebalan dinding yang konsisten, lekatan yang baik dan sifat mekanikal yang diperlukan oleh piawaian seperti IEC 60228, UL 44 atau RoHS.

Talian penyemperitan wayar dan kabel biasa termasuk komponen berikut yang berfungsi mengikut turutan: kekili bayar yang memberi makan kepada konduktor kosong, pemanas awal, penyemperit itu sendiri dengan kepala matinya, palung penyejuk, unit capstan atau angkut, penguji percikan untuk pengesanan kecacatan dan kekili ambil. Setiap stesen mesti disegerakkan dengan tepat. Malah variasi 5% dalam kelajuan talian boleh menyebabkan sisihan ketebalan dinding yang gagal dalam keperluan toleransi dimensi.

Skru Tunggal lwn. Penyemperit Skru Berkembar

Konfigurasi yang paling biasa dalam pembuatan wayar dan kabel ialah penyemperit skru tunggal , yang digemari kerana kesederhanaan, kebolehpercayaan dan kos penyelenggaraan yang rendah. Mesin skru tunggal mengendalikan PVC, PE, XLPE, dan kebanyakan bahan jaket standard dengan berkesan. Nisbah Skru L/D (panjang-ke-diameter) biasanya berjulat dari 20:1 hingga 30:1 untuk aplikasi wayar dan kabel.

Penyemperit skru berkembar, kedua-dua putaran bersama dan putaran balas, digunakan apabila kompaun memerlukan pencampuran intensif — contohnya, apabila menghasilkan sebatian LSZH (sifar halogen asap rendah) yang mengandungi muatan tinggi pengisi mineral seperti ATH (aluminium trihidrat). Pengisi ini boleh melebihi 60% mengikut berat dalam kompaun, menjadikan penyebaran menyeluruh kritikal untuk memenuhi piawaian prestasi kebakaran seperti EN 60332.

Penyemperitan Tandem dan Dwi Lapisan

Untuk kabel yang memerlukan dua lapisan polimer yang berbeza — seperti lapisan semikonduktor ditambah lapisan penebat dalam kabel voltan sederhana — penyemperitan tandem (dua penyemperit dalam siri) atau penyemperitan bersama tiga lapisan (tiga penyemperit yang menyuap kepala acuan biasa secara serentak) digunakan. Penyemperitan bersama tiga kali ganda memastikan bahawa tiga lapisan terikat semasa masih panas, yang penting untuk kabel XLPE di mana antara muka mesti bersih dan bebas lompang untuk mengelakkan pelepasan separa pada voltan tinggi.

Parameter Teknikal Utama Penyemperit Wayar dan Kabel

Apabila menentukan atau menilai penyemperit wayar dan kabel, beberapa parameter teknikal menentukan sama ada mesin itu sesuai untuk produk tertentu dan keperluan pemprosesan.

• Diameter skru: Berjulat dari 30mm untuk penebat wayar halus hingga 150mm atau lebih besar untuk jaket kabel yang berat. Diameter skru yang lebih besar memberikan daya pemprosesan yang lebih tinggi tetapi memerlukan lebih banyak kuasa pemacu.
• Nisbah L/D: Nisbah L/D yang lebih tinggi memberikan pemplastikan dan pencampuran yang lebih baik. Untuk PVC, 24:1 hingga 28:1 adalah tipikal; untuk PE dan XLPE, 25:1 hingga 30:1 adalah perkara biasa.
• Skru RPM dan kadar output: Extruder berkelajuan tinggi moden untuk wayar telekom boleh berjalan pada kelajuan skru melebihi 200 RPM, mencapai kelajuan talian 1,000 m/min atau lebih untuk penebat dinding nipis pada konduktor kecil.
• Zon suhu: Tong dibahagikan kepada beberapa zon pemanasan yang dikawal secara bebas (biasanya 4 hingga 8). Kawalan zon yang tepat menghalang degradasi haba bahan sensitif haba seperti PVC, yang mula merosot melebihi 200°C.
• Reka bentuk kepala mati: Kepala die tekanan dan kepala die tiub mempunyai tujuan yang berbeza. Mati tekanan mewujudkan hubungan intim antara penebat dan konduktor; mati tiub meninggalkan jurang udara yang kecil dan digunakan di mana penebat mestilah tidak terikat pada konduktor.
• Sistem pemacu: Pemacu vektor AC dengan maklum balas gelung tertutup kini menjadi standard, membolehkan kawalan kelajuan yang tepat dan peningkatan kecekapan tenaga sebanyak 15–25% berbanding sistem pemacu DC yang lebih lama.

Pemilihan bahan juga mempengaruhi reka bentuk extruder. PVC adalah sensitif ricih dan memerlukan geometri skru yang teliti untuk mengelakkan terlalu panas setempat. XLPE yang dimaksudkan untuk pemautan silang melalui tiub CV (pemvulkanan berterusan) mesti diproses pada suhu cair terkawal untuk mengelakkan pemautan silang pramatang di dalam penyemperit — fenomena yang dipanggil "panas."

Teknologi Pautan Silang dalam Penyemperitan Kabel

Untuk kabel kuasa voltan sederhana dan tinggi, memaut silang penebat polietilena mengubahnya daripada termoplastik kepada termoset, secara mendadak meningkatkan rintangan haba dan prestasi elektrik jangka panjangnya. Penyemperit wayar dan kabel mestilah serasi dengan kaedah pemautan silang yang dipilih.

Pautan Silang Peroksida (Garis CV)

Kaedah yang paling banyak digunakan untuk kabel voltan tinggi. Selepas penyemperit menggunakan sebatian XLPE, kabel melalui tiub pemvulkanan berterusan (CV) yang diisi dengan nitrogen pada tekanan tinggi (biasanya 6–12 bar) dan suhu sehingga 300°C. Peroksida terurai dan membentuk ikatan silang kovalen antara rantai polietilena. Talian CV untuk kabel EHV (voltan tinggi tambahan) boleh sepanjang 200 meter atau lebih untuk menyediakan masa tinggal yang mencukupi untuk penyambungan silang lengkap sebelum penyejukan.

Silane Cross-Linking (Monosil dan Sioplas)

Kaedah yang lebih menjimatkan digunakan untuk kabel voltan rendah dan sederhana. Dalam proses Monosil, cantuman silan berlaku di dalam penyemperit yang direka khas, dan pemautan silang diselesaikan dengan merendam kabel yang telah siap dalam air panas atau wap. Ini mengelakkan keperluan untuk tiub CV dan sangat sesuai untuk jumlah pengeluaran yang lebih kecil.

Rasuk Elektron (EB) Pautan Silang

Digunakan untuk penebat wayar dinding nipis dalam aplikasi automotif, aeroangkasa dan ketenteraan. Selepas penyemperitan, kabel melalui pemecut elektron yang membedil penebat dengan elektron bertenaga tinggi, menyebabkan pemautan silang tanpa menggunakan bahan kimia. Pautan silang EB menghasilkan wayar yang dinilai untuk suhu sehingga 150°C atau lebih tinggi, yang penting untuk aplikasi automotif berhampiran sumber haba.

Penebat and Jacketing Materials: How They Affect Extruder Selection

Pilihan bahan secara langsung menentukan jenis dan konfigurasi wayar dan penyemperit kabel yang diperlukan. Setiap polimer mempunyai tingkah laku cair yang berbeza, tingkap suhu pemprosesan, dan kepekaan terhadap ricih dan degradasi.

PVC (Polivinil Klorida)

PVC menyumbang lebih daripada 40% bahan penebat dan jaket yang digunakan secara global dalam industri wayar dan kabel. Ia adalah kos efektif, kalis api dalam bentuk kompaun, dan mudah diproses. Suhu pemprosesan biasanya berkisar antara 160°C hingga 190°C. Sebatian PVC boleh didapati dalam julat luas nilai kekerasan Shore A (dari 60 untuk gred fleksibel hingga 95 untuk jenis tegar). Skru yang digunakan untuk PVC biasanya reka bentuk mampatan rendah untuk mengelakkan haba ricih yang berlebihan.

PE dan HDPE

Polietilena menawarkan sifat dielektrik yang sangat baik dan rintangan lembapan, menjadikannya pilihan standard untuk kabel telekom dan kabel pengedaran bawah tanah. Jaket HDPE adalah biasa pada kabel voltan sederhana dan kabel gentian optik untuk gabungan kekakuan dan rintangan kimia. Suhu pemprosesan untuk PE berjulat dari 180°C hingga 230°C bergantung pada indeks leburan.

Sebatian LSZH

Bahan sifar halogen asap rendah adalah wajib dalam aplikasi seperti terowong, bangunan awam dan kapal tentera laut yang asap toksik daripada pembakaran PVC boleh mengancam nyawa. Sebatian LSZH biasanya berasaskan EVA (etilena vinil asetat) atau campuran poliolefin yang banyak dimuatkan dengan ATH atau MDH (magnesium dihidroksida) sebagai kalis api. Pengisi ini menjadikan sebatian LSZH lebih sukar untuk diproses , memerlukan penyemperit skru berkembar atau mesin skru tunggal yang direka khas dengan skru penghadang dan kotak gear tork tinggi.

TPU dan Elastomer Khusus

Poliuretana termoplastik menawarkan rintangan lelasan dan fleksibiliti yang luar biasa, menjadikannya bahan jaket pilihan untuk rantai seret, kabel robotik dan aplikasi luar pesisir. TPU memerlukan kawalan suhu yang tepat kerana tetingkap pemprosesannya sempit — biasanya 180°C hingga 210°C — dan terlalu panas menyebabkan degradasi hidrolitik jika bahan tidak dikeringkan dengan betul terlebih dahulu. Kandungan lembapan mestilah di bawah 0.02% sebelum diproses.

Kawalan Kualiti dalam Penyemperitan Wayar dan Kabel

Kawalan kualiti dalam pengeluaran wayar dan kabel bukan pilihan — ia dimandatkan oleh piawaian antarabangsa dan terikat secara langsung dengan keselamatan. Kabel dengan penebat bersaiz kecil boleh gagal dalam perkhidmatan, menyebabkan kebakaran elektrik atau kematian.

Sistem Pengukuran Sebaris

Talian penyemperitan moden dilengkapi dengan tolok diameter sebaris menggunakan teknologi laser atau sinar-X. Tolok laser mengukur diameter luar dalam dua atau tiga paksi serentak dan suapan data kembali ke kelajuan talian dan kawalan keluaran extruder. Keperluan toleransi untuk kebanyakan jenis kabel ialah ±0.05mm atau lebih ketat , yang memerlukan kawalan gelung tertutup masa nyata dan bukannya pengukuran manual berkala.

Tolok ketebalan dinding sinar-X pergi lebih jauh dengan mengukur ketebalan dinding penebat dalam empat atau lebih satah serentak, mengesan kesipian — keadaan di mana konduktor berada di luar pusat dalam penebat. Kesipian melebihi had yang ditentukan boleh menyebabkan kerosakan dielektrik pada voltan tinggi.

Ujian Percikan

Setiap konduktor bertebat melalui penguji percikan (juga dipanggil pengesan cuti) pada barisan pengeluaran. Elektrod voltan tinggi mengelilingi kabel dan menggunakan voltan ujian DC atau AC. Lubang jarum, lompang atau pencemaran yang memecahkan penebat menyebabkan nyahcas percikan, mencetuskan pembilang dan kadangkala menghentikan talian. Voltan ujian percikan biasanya berjulat daripada 1 kV untuk wayar voltan rendah hingga 25 kV atau lebih tinggi untuk penebat kabel voltan sederhana , mengikut piawaian seperti IEC 60885-2.

Konduktor Resistance and Insulation Resistance Testing

Ujian luar talian termasuk pengukuran rintangan DC konduktor (untuk mengesahkan keratan rentas dan ketulenan bahan terhadap IEC 60228) dan ujian rintangan penebat menggunakan megohmmeter. Kabel berpenebat PVC yang baik harus menunjukkan nilai rintangan penebat dalam ratusan megaohm setiap kilometer pada suhu ambien.

Piawaian dan Pensijilan Kawat dan Kabel

Industri wayar dan kabel dikawal oleh rangka kerja komprehensif piawaian kebangsaan dan antarabangsa. Pematuhan diperlukan untuk akses pasaran di kebanyakan negara dan disahkan oleh makmal ujian pihak ketiga.

• Piawaian IEC (Suruhanjaya Elektroteknikal Antarabangsa): IEC 60228 meliputi spesifikasi konduktor; IEC 60502 meliputi kabel kuasa sehingga 30kV; IEC 60332 meliputi ujian perambatan nyalaan.
• piawaian UL (Makmal Penaja Jamin, Amerika Syarikat): UL 44 meliputi wayar dan kabel berpenebat termoset; UL 83 meliputi wayar berpenebat termoplastik; UL 1581 ialah standard rujukan untuk wayar dan kabel elektrik.
• RoHS dan REACH: Peraturan alam sekitar yang mengehadkan bahan berbahaya, termasuk penstabil plumbum dalam PVC — cabaran pematuhan yang telah mendorong perumusan semula banyak sebatian wayar di Eropah dan semakin meningkat di Asia.
• CPR (Peraturan Produk Pembinaan, EU): Sejak 2017, kabel yang digunakan dalam pembinaan di EU mesti membawa tanda CE dan diklasifikasikan untuk tindak balas terhadap prestasi kebakaran (kelas Aca melalui Fca).
• Piawaian automotif: ISO 6722 dan LV 216 mengawal wayar automotif yang digunakan dalam sistem 12V dan 48V; untuk pendawaian voltan tinggi EV, ISO 19642 dan USCAR-2 semakin banyak dirujuk.

Pengilang mesti mendokumenkan bahawa proses penyemperitan, perumusan bahan dan produk akhir mereka semuanya memenuhi piawaian yang berkenaan. Ini memerlukan rekod proses terperinci, kabel sampel yang disimpan dan audit pihak ketiga secara berkala.

Pemacu Pertumbuhan: Tempat Permintaan untuk Wayar dan Kabel Berkembang

Beberapa trend global utama mewujudkan permintaan yang berterusan dan mempercepatkan untuk produk wayar dan kabel, dan seterusnya bagi penyemperit wayar dan kabel berprestasi tinggi yang mampu menghasilkan jenis produk yang diperlukan pada kos yang kompetitif.

Abah-abah Pendawaian Kenderaan Elektrik

Kenderaan enjin pembakaran dalaman konvensional mengandungi kira-kira 1.5 hingga 2 kilometer wayar dalam abah-abah pendawaiannya. Kenderaan elektrik bateri penuh, dengan pengagihan kuasa voltan tinggi tambahan, sistem pengurusan bateri dan infrastruktur pengecasan, boleh memerlukan 3 hingga 4 kilometer wayar setiap kenderaan . Dengan jualan EV global diunjurkan mencecah 30 juta unit setahun menjelang 2030, ini mewakili permintaan yang besar dan semakin meningkat untuk wayar gred automotif dan penyemperit yang menghasilkannya.

Infrastruktur Tenaga Boleh Diperbaharui

Ladang angin luar pesisir memerlukan kabel dasar laut berdiameter besar untuk menyambungkan turbin antara satu sama lain dan ke pantai. Satu projek angin luar pesisir mungkin memerlukan ratusan kilometer kabel antara tatasusunan 33kV dan kabel eksport voltan tinggi yang boleh meregangkan 100km atau lebih ke titik sambungan grid darat. Bahan dan proses yang terlibat — terutamanya penyemperitan bersama tiga sistem penebat XLPE — menuntut konfigurasi penyemperit wayar dan kabel yang paling canggih yang ada.

Pusat Data dan Peluasan Rangkaian 5G

Pertumbuhan pesat pengkomputeran awan dan infrastruktur AI memacu permintaan yang tidak pernah berlaku sebelum ini untuk kuasa pusat data dan kabel isyarat. Sementara itu, pelancaran rangkaian 5G memerlukan sejumlah besar kabel gentian optik dan kabel sepaksi untuk sambungan stesen pangkalan. Kedua-dua produk memerlukan penyemperitan ketepatan penebat dinding nipis pada kelajuan talian tinggi.

Pemodenan Grid dan Elektrifikasi

Kerajaan di seluruh dunia melabur dengan banyak dalam meningkatkan infrastruktur penghantaran dan pengedaran elektrik yang semakin tua. AS sahaja telah mengenal pasti lebih $65 bilion dalam keperluan pelaburan grid di bawah perundangan infrastruktur baru-baru ini. Kebanyakan pelaburan ini mengalir terus ke dalam kabel pengedaran voltan sederhana bawah tanah dan kabel penghantaran voltan tinggi — semuanya dihasilkan pada wayar dan talian penyemperitan kabel.

Memilih Wire dan Cable Extruder yang Tepat: Pertimbangan Praktikal

Memilih penyemperit wayar dan kabel ialah pelaburan modal yang besar — mesin daripada pengeluar terkemuka berjulat daripada $100,000 untuk persediaan asas satu skru hingga beberapa juta dolar untuk talian penyemperitan kabel voltan tinggi yang lengkap. Keputusan mesti mengambil kira keperluan produk semasa, perubahan campuran produk yang dijangka dan sokongan perkhidmatan jangka panjang.

Padankan Extruder dengan Bahan Anda

Satu extruder tidak boleh dikonfigurasikan secara optimum untuk kedua-dua sebatian PVC dan LSZH tanpa perubahan skru. Jika pengeluaran anda melibatkan berbilang bahan, sama ada rancang untuk talian khusus atau melabur dalam sistem skru dan tong tukar pantas. Banyak pengeluar menawarkan kepala penyemperitan modular dan konfigurasi skru berbilang untuk memberikan fleksibiliti tanpa pertindihan talian penuh.

Pertimbangkan Automasi dan Integrasi Industri 4.0

Penyemperit wayar dan kabel moden semakin datang dengan sambungan OPC-UA, membolehkan pertukaran data masa nyata dengan MES (sistem pelaksanaan pembuatan) dan platform pengurusan kualiti. Kawalan gelung tertutup automatik berdasarkan data pengukur sebaris mengurangkan kadar sekerap dan pergantungan kemahiran pengendali. Sesetengah pengeluar melaporkan pengurangan sekerap 30–50% selepas melaksanakan kawalan diameter gelung tertutup berbanding dengan pelarasan manual.

Nilai Sokongan Selepas Jualan dan Ketersediaan Alat Ganti

Extruder yang tidak boleh diservis dengan cepat apabila skru atau tong haus adalah liabiliti pengeluaran. Komponen haus — skru, tong, hujung kepala silang dan dadu — adalah bahan habis pakai dalam penyemperitan wayar, terutamanya apabila menjalankan sebatian berisi kasar. Sahkan bahawa pengilang atau pengedar serantau menyimpan stok bahagian ini, dan faktorkan masa pendahuluan ke dalam jumlah pengiraan kos pemilikan anda.

Memimpin pengeluar penyemperit wayar dan kabel termasuk Maillefer (sebahagian daripada Nextrom), Troester, Rosendahl Nextrom, Davis-Standard, dan beberapa pengeluar China seperti Taiyuan Heavy Industry dan Dalian Rubber & Plastics Machinery. Setiap satu menawarkan keseimbangan tahap teknologi, titik harga dan keupayaan perkhidmatan serantau yang berbeza.
