Apakah Penyemperitan: Cara Penyemperit Wayar dan Kabel Berfungsi

Apakah Penyemperitan — Proses Teras Di Sebalik Setiap Wayar dan Kabel

Penyemperitan ialah proses pembuatan berterusan di mana bahan mentah - biasanya sebatian termoplastik atau elastomer - dicairkan dan dipaksa melalui acuan berbentuk untuk menghasilkan profil keratan rentas seragam. Dalam industri wayar dan kabel, ini bermakna mengenakan lapisan penebat atau jaket terus pada konduktor yang bergerak pada kelajuan yang boleh melebihi 1,200 meter seminit pada talian berkelajuan tinggi untuk kabel data tolok halus. Hasilnya ialah salutan konsisten yang melindungi konduktor, menyediakan penebat elektrik dan memenuhi toleransi dimensi hingga ±0.01 mm pada produk automotif premium atau gred perubatan.

Tidak seperti pengacuan suntikan — yang mengisi acuan tertutup dan memerlukan masa kitaran — penyemperitan sememangnya sebaris dan tidak pernah berhenti. Penyemperit wayar dan kabel menyuapkan pelet atau serbuk ke dalam tong yang dipanaskan, skru berputar menyampaikan dan mengplastikan sebatian, dan bahan lebur keluar melalui mata silang yang diletakkan di sekeliling konduktor. Dawai bersalut kemudiannya memasuki palung penyejuk, melalui penguji percikan dan tolok diameter, dan dililitkan pada kekili pengambilan, semuanya dalam satu hantaran tanpa gangguan.

Memahami apa itu penyemperitan — dan apa yang membezakan penyemperit wayar dan kabel yang direka dengan baik daripada mesin plastik generik — menentukan sama ada produk siap anda memenuhi pensijilan UL, IEC atau RoHS pada pengeluaran pertama kali atau selepas kerja semula yang mahal.

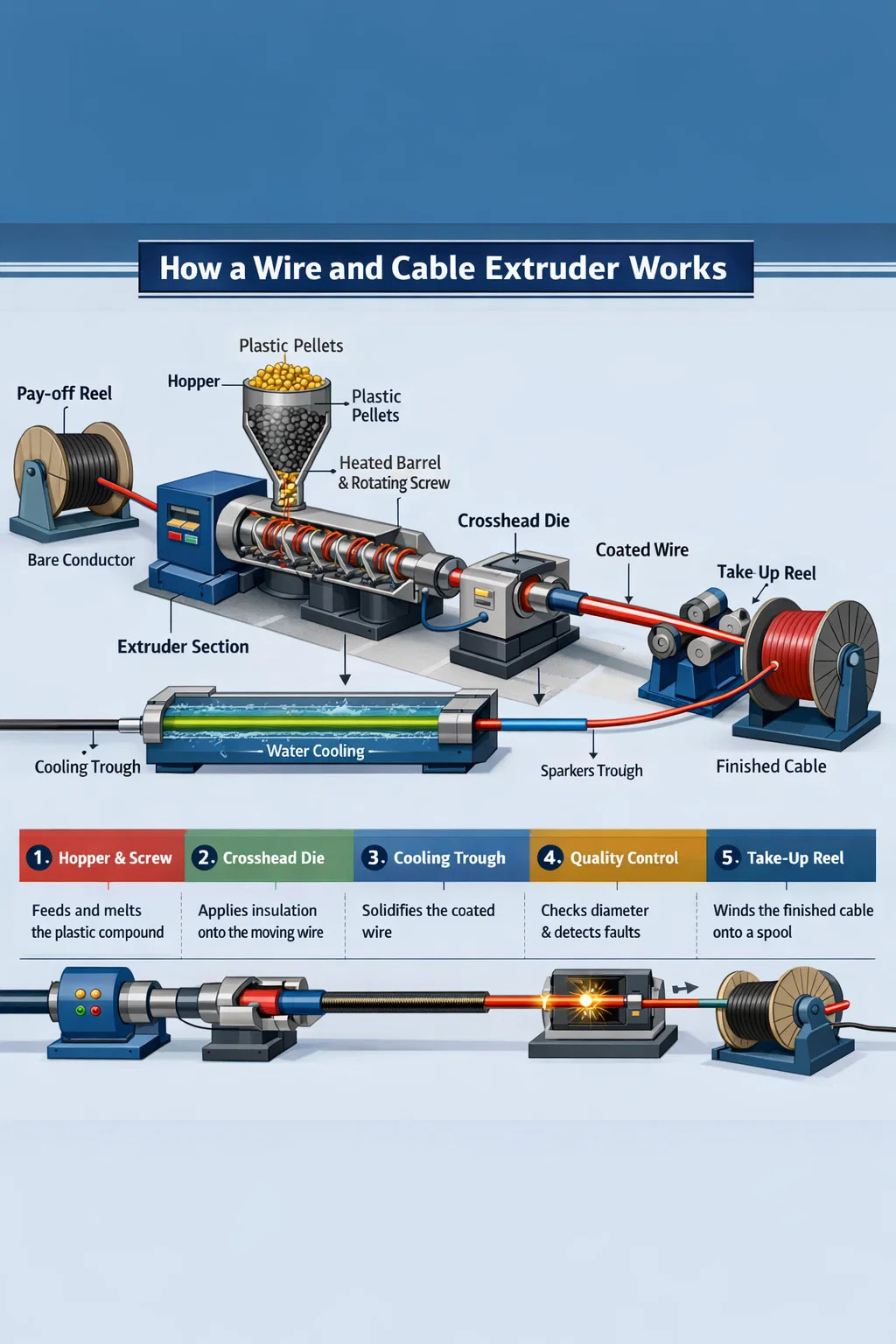

Bagaimana a Penyemperit Kawat dan Kabel Sebenarnya Berfungsi

Penyemperit wayar dan kabel terdiri daripada beberapa subsistem bersepadu. Setiap satu memainkan peranan yang berbeza dalam menukar sebatian mentah kepada konduktor bertebat bunyi elektrik yang stabil dari segi dimensi.

Perhimpunan Tong dan Skru

Tong adalah silinder keluli yang dikeraskan, biasanya dilapisi dwilogam untuk rintangan lelasan apabila menjalankan sebatian yang diisi seperti LSZH kalis api (Low Smoke Zero Halogen). Di dalam memutar skru, yang geometrinya — kedalaman penerbangan, nisbah mampatan dan nisbah L/D (panjang hingga diameter) — direka bentuk untuk keluarga kompaun khusus. Penebat PVC biasanya berjalan pada skru dengan L/D 20:1 hingga 25:1 dan nisbah mampatan berhampiran 3:1. Polietilena berpaut silang (XLPE) untuk kabel kuasa voltan sederhana memerlukan skru yang lebih panjang dan lembut, selalunya 30:1 L/D, untuk mengelakkan pemautan silang pramatang dalam tong. Menjalankan skru yang salah dalam penyemperit wayar dan kabel menyebabkan degradasi, suhu cair tidak sekata, dan akhirnya menolak.

Suhu tong dizonkan - biasanya empat hingga enam zon bebas - meningkat dari tekak suapan ke bahagian pemeteran. Untuk PVC standard, ini mungkin bermakna suhu zon 150 °C, 165 °C, 175 °C dan 180 °C terhadap acuan. XLPE berjalan lebih panas pada 200–220 °C di zon kemudian. Pengawal PID ketepatan menahan setiap zon dalam ±1 °C, kerana hanyut 5 °C dalam suhu cair diterjemahkan terus kepada variasi kelikatan dan serakan ketebalan dinding.

The Crosshead Die — Jantung Penyemperitan Wayar

Apa yang memisahkan penyemperit wayar dan kabel daripada penyemperit profil standard ialah kepala silang. Konduktor memasuki kepala silang pada sudut 90 darjah (atau dalam talian dalam beberapa konfigurasi) dan keluar secara sepaksi melalui acuan. Di dalam, aliran leburan dialihkan ke sekeliling konduktor menggunakan torpedo atau deflektor, kemudian ditumpu oleh geometri die dan hujung untuk mendepositkan penebat secara sekata pada semua kedudukan jam.

Dua kaedah aplikasi wujud dalam reka bentuk kepala silang:

• Alat tekanan — cair menyentuh konduktor di dalam acuan, terikat di bawah tekanan. Digunakan untuk kebanyakan aplikasi penebat yang memerlukan lekatan, seperti kabel kuasa XLPE.
• Alat tiub — leburan membentuk tiub yang ditarik ke bawah ke konduktor selepas keluar die, bergantung pada nisbah vakum atau tarik-turun. Biasa untuk jaket longgar pada kabel berbilang teras.

Saiz mati dan hujung mengikut formula nisbah pengeluaran turun (DDR) dan baki pengeluaran turun (DDB). DDR antara 1.2 dan 1.5 ialah titik permulaan biasa untuk talian PVC berkelajuan sederhana. Melebihi DDR 2.5 pada LSZH boleh menyebabkan keretakan cair — permukaan kulit jerung yang kasar pada penebat yang gagal dalam ujian percikan.

Palung Penyejuk dan Peralatan Hilir

Selepas acuan, konduktor bersalut memasuki palung penyejukan air. Panjang palung mesti sepadan dengan kelajuan garisan dan ketebalan dinding penebat. Peraturan am ialah konduktor PVC dinding 1 mm yang berjalan pada 200 m/min memerlukan sekurang-kurangnya 20–30 meter penyejukan aktif. Penyejukan yang tidak mencukupi menyebabkan hanyutan dimensi kerana penebat panas berubah bentuk di bawah tegangan capstan. Sesetengah talian voltan sederhana XLPE menjalankan tiub penawar kering dan bukannya palung air untuk kawalan silang silang kimia, tetapi air kekal sebagai standard untuk kebanyakan talian penyemperitan wayar dan kabel.

Instrumen sebaris tidak boleh dirunding pada talian moden. Tolok diameter laser sejurus selepas keluar die menangkap variasi dinding dalam masa nyata, memberi kawalan gelung tertutup kembali ke kelajuan skru penyemperit atau kelajuan talian. Penguji percikan pada voltan dari 1 kV hingga 15 kV, bergantung pada kelas penebat, mengesan lubang jarum secara berterusan. Pemantau kapasitans mengesan kesipian — konduktor luar pusat ditunjukkan sebagai variasi kapasitans pada kekerapan putaran wayar.

Jenis Penyemperit Wayar dan Kabel mengikut Konfigurasi

Tidak semua penyemperit wayar dan kabel adalah sama. Konfigurasi baris yang dipilih mempunyai kesan langsung pada julat produk, masa pertukaran, kadar sekerap dan pelaburan modal.

Talian Penyemperit Skru Tunggal

Kawat skru tunggal dan penyemperit kabel menguasai jumlah pengeluaran di seluruh dunia. Kesederhanaannya — satu skru, satu tong, satu pemacu — bermakna kos penyelenggaraan yang lebih rendah dan penukaran skru yang lebih pantas untuk peralihan produk. Penyemperit skru tunggal 60 mm yang berjalan pada 120 rpm boleh menyampaikan 180–220 kg/j sebatian PVC, yang mencukupi untuk menyalut dawai bangunan 1.5 mm² pada 400 m/min. Untuk pengeluaran kabel data berkelajuan tinggi (Cat 6A, Cat 8), penyemperit 30–45 mm yang dipasangkan menggunakan penebat konduktor individu pada kelajuan talian melebihi 1,000 m/min.

Garisan Tandem dan Penyemperitan Bersama

Untuk kabel yang memerlukan dua atau lebih lapisan diskret — seperti penebat XLPE dengan jaket PVC terikat, atau kabel automotif dengan lapisan jalur berwarna di atas tapak putih — garisan tandem atau penyemperitan bersama menyuapkan sebatian berasingan ke dalam kepala silang dwi saluran. Ini menghapuskan pas gulung semula, menjimatkan 15–25% dalam kos pemprosesan pada produk berbilang lapisan. Penyemperitan bersama tiga kali ganda adalah wajib untuk kabel XLPE voltan sederhana di mana skrin semikonduktor dalam dan luar mesti terikat pada penebat semasa masih cair, tanpa pencemaran pada antara muka.

Bahan Utama Diproses pada Penyemperit Kawat dan Kabel

Pemilihan bahan memacu keseluruhan spesifikasi penyemperit — geometri skru, metalurgi tong, profil suhu dan kapasiti penyejukan. Di bawah ialah keluarga kompaun utama dan ciri pemprosesannya.

PVC (Polivinil Klorida)

PVC kekal sebagai sebatian yang paling banyak diproses pada penyemperit wayar dan kabel di seluruh dunia, menyumbang secara kasar 35–40% daripada semua isipadu penebat kabel mengikut berat. Ia diproses dengan mudah antara 160–190 °C, menerima pelbagai pakej pemplastik dan bahan tambahan kalis api, dan kos efektif. Cabarannya ialah kepekaan terma — melebihi 200 °C atau dengan ricih yang berlebihan, PVC merendahkan dan membebaskan HCl, yang menghakis tong dan kepala silang. Skru untuk PVC menggunakan nisbah mampatan yang agak rendah (2.5–3.0:1) dan penerbangan bersalut krom yang digilap untuk mengurangkan lekatan.

XLPE (Polyetilena Berpaut Silang)

XLPE ialah penebat standard untuk kabel kuasa voltan sederhana (1–35 kV) dan voltan tinggi. Tindak balas silang — sama ada yang dimulakan peroksida atau penawar lembapan silane — mesti berlaku selepas acuan, bukan di dalam tong penyemperit. Ini mengekang reka bentuk skru untuk mengelakkan pemanasan ricih yang berlebihan dan memerlukan skru mampatan rendah yang lebih panjang. Tiub nitrogen penawar kering mengekalkan suhu melebihi 200 °C untuk sistem peroksida, kemudian zon penyejukan sebelum capstan. Sistem Silane-XLPE menggunakan penyemperit skru tunggal yang lebih ringkas tetapi memerlukan sauna selepas penyemperitan atau mandian air panas untuk melengkapkan tindak balas pautan silang.

Sebatian LSZH / LSOH

Sebatian Sifar Halogen Asap Rendah (LSZH) dirumus dengan pengisi mineral — aluminium trihidrat (ATH) atau magnesium hidroksida — pada muatan 50–65% mengikut berat. Pengisi ini menjadikan LSZH sangat kasar dan meningkatkan kelikatan cair dengan ketara berbanding PVC. Penyemperit wayar dan kabel yang menjalankan LSZH memerlukan tong dwilogam (minimum 60 permukaan haus HRC), skru aloi yang dikeraskan dan kepala silang berdiameter lebih besar untuk menguruskan penurunan tekanan yang lebih tinggi. Kadar output adalah 20–30% lebih rendah daripada larian PVC yang setara, dan kelajuan talian biasanya dihadkan pada 200–400 m/min bergantung pada tolok. LSZH adalah mandatori dalam terowong, kapal marin, platform luar pesisir dan bangunan awam di bawah piawaian kebakaran IEC 60332 dan EN 50266.

Fluoropolimer (PTFE, FEP, ETFE)

Kabel berpenebat fluoropolimer digunakan dalam aeroangkasa, ketenteraan, dan aplikasi industri suhu tinggi di mana perkhidmatan berterusan pada 150–260 °C diperlukan. PTFE secara teknikal adalah proses penyemperitan tampal (penyemperitan ram), bukan penyemperitan skru konvensional. FEP dan ETFE boleh diproses cair pada penyemperit wayar dan kabel khusus dengan laluan cair berbaris semua PTFE atau pembinaan aloi nikel — fluoropolimer menghakis keluli standard pada suhu pemprosesan 340–380 °C. Kadar output adalah rendah dan kos perkakas adalah tinggi, tetapi premium prestasi mewajarkan pelaburan untuk berkas wayar penerbangan dan abah-abah pendawaian elektronik.

TPE, TPU dan Sebatian Seperti Getah

Elastomer termoplastik (TPE) dan poliuretana termoplastik (TPU) telah berkembang pesat dalam aplikasi kabel automotif, robotik dan alat kuasa mudah alih, menggantikan getah tervulkan dalam banyak kes. Ia boleh diekstrusi pada penyemperit wayar dan kabel standard dengan pengubahsuaian skru sederhana, diproses pada 190–220 °C, dan menghapuskan langkah pemvulkanan sepenuhnya. TPU khususnya menawarkan rintangan lelasan yang luar biasa — 10 hingga 50 kali ganda daripada PVC — menjadikannya jaket pilihan untuk kabel rantai seret dan kabel robot industri yang melenturkan berjuta-juta kitaran.

Parameter Kritikal Yang Mentakrifkan Kualiti Penyemperitan

Kualiti dalam penyemperitan wayar dan kabel bukanlah pembolehubah tunggal. Ia adalah hasil daripada mengawal beberapa parameter saling bergantung secara serentak, selalunya melalui automasi gelung tertutup pada talian moden.

Kesipian dan Keseragaman Ketebalan Dinding

Sipi — kedudukan luar pusat konduktor dalam penebat — secara langsung mempengaruhi kekuatan dielektrik kabel dan keupayaannya untuk melepasi ujian tahan voltan tinggi. IEC 60227 dan UL 44 menentukan nilai kesipian maksimum; untuk dawai bangunan PVC 1.5 mm² dengan dinding nominal 0.7 mm, dinding minimum tidak boleh jatuh di bawah 80% daripada nominal pada bila-bila masa. Ini bermakna kesipian maksimum ialah ±0.14 mm pada dinding 0.7 mm. Mencapai ini secara konsisten pada 500 m/min memerlukan kepala silang terkawal konsentrik dengan bolt pemusatan mati, panduan konduktor hulu, dan sebaik-baiknya monitor kapasitans dalam talian yang memberi suapan kembali kepada penggerak kepala silang.

Suhu Lebur dan Kestabilan Tekanan Lebur

Tekanan cair pada kepala die adalah penunjuk utama kestabilan proses. Turun naik tekanan — disebabkan oleh getaran skru, suapan pelet yang tidak konsisten, atau penerbangan skru haus — muncul terus sebagai variasi diameter dalam kabel siap. Penyemperit wayar dan kabel yang stabil menahan variasi tekanan cair di bawah ±2 bar pada keadaan mantap. Sesetengah talian menggunakan pam gear antara penyemperit dan kepala silang khusus untuk menyahganding variasi keluaran skru daripada tekanan mati, membolehkan kawalan diameter kepada ±0.003 mm — diperlukan untuk kabel sepaksi ketepatan dan jaket tiub longgar gentian optik.

Kelajuan Talian dan Kawalan Capstan

Capstan (unit haul-off) menetapkan nisbah penarikan ke bawah dan secara langsung mengawal diameter penebat akhir. Capstan dipacu servo dengan maklum balas ketegangan gulungan penari bertindak balas kepada bacaan tolok diameter dalam 50–100 ms pada kawalan talian CNC moden. Peraturan kelajuan yang ketat — lebih baik daripada ± 0.1% variasi halaju — adalah penting untuk penebat dinding nipis di mana walaupun persiaran kelajuan 0.5% menghasilkan perubahan diameter yang boleh diukur. Kelajuan talian juga merupakan tuil pemprosesan utama: kelajuan talian menggandakan daripada 200 hingga 400 m/min menggandakan output pada penyemperit yang sama, jadi kestabilan capstan secara langsung memberi kesan kepada keuntungan.

Kualiti Permukaan dan Prestasi Ujian Percikan

Kecacatan permukaan — lubang, buih, coretan atau tekstur kasar — boleh menutupi kegagalan elektrik semasa ujian percikan. Buih dalam penebat disebabkan oleh kelembapan dalam sebatian (diselesaikan dengan pelet pra-pengeringan hingga kelembapan di bawah 0.05%), bahan tambahan yang meruap, atau udara terlarut dalam cair. Garisan sering menunjukkan bahan terdegradasi atau pencemaran di kepala silang. Talian penyemperitan wayar dan kabel yang bersih menjalankan ujian percikan berterusan pada 100% pengeluaran, dengan kadar lulus melebihi 99.8% menjadi penanda aras industri untuk talian penebat volum.

Susun Letak Talian Penyemperit Kawat dan Kabel dan Peralatan Bantu

Talian penyemperitan wayar dan kabel yang lengkap adalah lebih daripada penyemperit itu sendiri. Susun atur peralatan tambahan menentukan skrap permulaan, masa pertukaran dan ketekalan dimensi produk akhir.

Talian penebat biasa dari pembayaran kepada pengambilan termasuk:

1. Unit bayar — memegang kekili konduktor kosong, selalunya dengan lengan penari yang dikawal ketegangan dan keupayaan menukar kekili (pembayaran aktif atau statik). Berat kekili sehingga 3,000 kg untuk kabel kuasa tolok besar.
2. Pelurus dan pra-pemanas — meluruskan konduktor bergelung dan menghilangkan lembapan atau pengoksidaan dari permukaan, meningkatkan lekatan penebat. Pra-panas konduktor kepada 60–120 °C adalah standard untuk kabel kuasa XLPE.
3. Penyemperit wayar dan kabel dengan kepala silang — unit teras, menggunakan penebat atau jaket.
4. Palung penyejukan — penyejukan air, biasanya dalam dua atau tiga bahagian bersiri dengan suhu menurun (panas, suam, sejuk) untuk mengelakkan kejutan haba dan tekanan baki dalam penebat.
5. Pengukuran sebaris — tolok OD laser, monitor kemuatan, penguji percikan, dan secara pilihan pengimbas sinar-X ketebalan dinding untuk kabel ketepatan.
6. Capstan dan penari — unit haul-off mengekalkan ketegangan dan kelajuan talian.
7. Unit penandaan — inkjet atau unit ukiran untuk tanda meter, penarafan voltan, pensijilan standard dan pengekodan warna.
8. Pengambilan / terkial-kial — penggulung kili atau pemutar dram, dengan pemotongan dan pemindahan automatik pada talian yang dilengkapi penumpuk untuk mengelakkan garisan berhenti.

Jumlah panjang talian berjulat dari 20 meter untuk talian penebat dawai bangunan kecil hingga lebih 150 meter untuk talian XLPE voltan sederhana dengan tiub pengawet panjang. Perancangan ruang lantai dan penjajaran yang betul bagi semua unit pada rangka asas keluli tegar adalah asas — salah penjajaran antara bayaran dan kepala silang sebanyak 2–3 mm pada kelajuan tinggi menyebabkan getaran konduktor dan pancang kesipian.

Kecacatan Penyemperitan dalam Pengeluaran Wayar dan Kabel dan Cara Menyelesaikannya

Malah talian wayar dan penyemperit kabel yang diselenggara dengan baik menghadapi kecacatan semasa pengeluaran. Menyedari punca dengan cepat mengelakkan larian sekerap yang dilanjutkan.

Memilih Penyemperit Wayar dan Kabel untuk Keperluan Pengeluaran Anda

Memilih wayar dan penyemperit kabel yang betul bermula dengan definisi yang jelas tentang julat produk, keluarga kompaun, daya pemprosesan yang diperlukan dan kekangan ruang lantai. Spesifikasi utama untuk ditakrifkan sebelum meminta sebut harga mesin termasuk:

• Julat saiz konduktor — daripada minimum (cth., 0.1 mm² untuk kabel data) kepada maksimum (cth., 300 mm² untuk kabel kuasa). Ini menentukan saiz lubang silang kepala dan diameter skru.
• Keluarga kompaun dan ketebalan dinding — PVC/LSZH/XLPE masing-masing memerlukan geometri skru khusus. Pemacu ketebalan dinding minimum dan pemilihan hujung.
• Keluaran sasaran dalam kg/j — dikira daripada kelajuan talian × berat linear kabel berpenebat. Ini saiz diameter skru penyemperit dan motor pemacu.
• Toleransi dimensi yang diperlukan — toleransi dawai bangunan standard (IEC 60227) boleh dicapai dengan maklum balas tolok asas, manakala piawaian automotif (ISO 6722) atau aeroangkasa memerlukan pam gear dan ukuran dinding sinar-X.
• Bilangan lapisan — penebat satu lapisan lwn. dwilapisan (jaket penebat) lwn. penyemperitan tiga kali ganda menentukan sama ada talian penyemperitan tunggal tunggal, seiring atau penuh diperlukan.
• Tahap automasi — penukaran gelendong automatik sepenuhnya, penyambungan dan kawalan diameter gelung tertutup menambah kos modal tetapi mengurangkan buruh dan skrap permulaan pada talian berkelajuan tinggi sebanyak 30–60%.

A 60 mm wayar dan penyemperit kabel dengan skru 25:1 L/D, pam gear dan tolok laser sebaris ialah spesifikasi permulaan biasa untuk talian penebat wayar bangunan PVC/LSZH tujuan am dalam julat 0.75–16 mm². Jangkakan harga talian terpasang daripada $300,000 hingga $800,000 USD bergantung pada tahap automasi dan pasaran. Untuk pengeluaran kabel voltan sederhana XLPE, talian penyemperitan bersama tiga kali bermula daripada $2 juta dan boleh melebihi $8 juta untuk menara menegak VCV penawar kering penuh.

Penyemperitan dalam Aplikasi Kabel Khusus

Kabel Harness Wire Automotif

Kabel abah-abah wayar automotif adalah antara yang paling menuntut dari segi konsistensi dimensi dan daya pemprosesan. Loji abah-abah pendawaian OEM automotif biasa menggunakan berjuta-juta meter sehari wayar berpenebat dalam tolok dari 0.13 mm² hingga 6 mm². Talian penyemperit wayar dan kabel untuk sektor ini beroperasi pada 600–1,200 m/min pada tolok halus, dengan ketebalan dinding serendah 0.15 mm pada konduktor 0.13 mm². Pilihan kompaun termasuk PVC (standard), XLPE dan semakin banyak ETFE atau PP untuk zon suhu tinggi berhampiran enjin yang memerlukan penarafan berterusan 125°C atau 150°C. Penebat berkod warna adalah penting untuk pemasangan abah-abah, jadi padanan warna yang tepat dengan semakan kolorimetrik sebaris adalah standard pada talian automotif.

Kapal Selam dan Kabel Voltan Tinggi

Pada ekstrem yang bertentangan dari segi skala, kabel kuasa dasar selam dan kabel darat voltan lebih tinggi (EHV) menggunakan konfigurasi wayar dan penyemperit kabel terbesar yang tersedia. Keratan rentas konduktor dari 500 mm² hingga 2,500 mm² memerlukan garisan penyemperitan bersama tiga di mana skrin semikonduktor dalam, penebat XLPE dan skrin semikonduktor luar digunakan dalam satu laluan pada 3–10 m/min. Ketebalan dinding penebat 15–25 mm memerlukan keluaran isipadu yang sangat tinggi daripada penyemperit skru besar (diameter 120–200 mm) dan tiub pengawet nitrogen panjang 50–80 meter. Keperluan kebersihan penebat pada kelas kabel 220–525 kV adalah luar biasa — zarah logam yang lebih besar daripada 125 mikron dalam XLPE adalah dilarang, memerlukan pengendalian kompaun ultra-bersih dan kawasan pemasangan bilik bersih di sekeliling kepala silang.

Kabel Data dan Telekomunikasi

Pengkabelan berstruktur untuk Cat 6, Cat 6A dan Cat 8 Ethernet, serta kabel sepaksi untuk pengedaran jalur lebar, mengenakan keperluan keseragaman kapasitans dan impedans yang ketat berbanding permintaan menahan voltan. Untuk Cat 6A teras pepejal, penebat biasanya berbuih FEP atau HDPE pepejal pada dinding 0.25–0.35 mm pada konduktor 0.57 mm, dihasilkan pada 800–1,000 m/min. Proses berbuih — sama ada berbuih fizikal dengan suntikan nitrogen atau berbuih kimia dengan azodicarbonamide — mengurangkan pemalar dielektrik daripada 2.3 (HDPE pepejal) kepada 1.5–1.8 (berbuih), yang membolehkan Cat 6A mencapai lebar jalur 500 MHz. Kawalan diameter pada wayar penebat berbuih dan penyemperit kabel mestilah lebih ketat daripada ±0.005 mm untuk mengekalkan impedans dalam toleransi ±3 Ω piawaian TIA-568.

Amalan Penyelenggaraan Yang Memanjangkan Hayat Perkhidmatan Wire dan Penyemperit Kabel

Penyemperit wayar dan kabel ialah aset berintensif modal. Penyelenggaraan yang betul secara langsung diterjemahkan kepada masa beroperasi, kualiti yang konsisten dan hayat perkhidmatan skru/tong yang diukur dalam tahun berbanding bulan.

• Pemantauan kehausan skru dan tong — ukur diameter lubang tong dan diameter penerbangan skru setiap 6–12 bulan menggunakan instrumen yang ditentukur. Apabila kelegaan diametrik antara skru dan tong melebihi 0.4–0.6 mm (bergantung pada saiz skru), ketekalan output menurun dan aliran kebocoran meningkat. Mengganti skru sebelum laras mencapai tahap haus yang sama biasanya lebih menjimatkan kos daripada menggantikan kedua-duanya serentak.
• Kekerapan pembersihan kepala silang — LSZH dan sebatian berpigmen memerlukan pembongkaran kepala silang dan pembersihan setiap 8–24 jam pengeluaran untuk menghilangkan penahanan bahan terdegradasi. Kompaun semula jadi PVC pada garisan bersih mungkin berjalan 200–500 jam antara pembersihan. Kitaran pembersihan berjadual menggunakan sebatian pembersihan yang stabil haba sebelum penutupan mengeluarkan sisa tanpa pembongkaran dan memanjangkan selang.
• Pemanas tong dan pemeriksaan termokopel — jalur pemanas dan termokopel yang rosak menyebabkan anomali zon suhu yang sering salah didiagnosis sebagai masalah kompaun atau skru. Gantikan termokopel sebagai langkah pencegahan setiap 12–18 bulan; periksa pengapit pemanas untuk mengendur dan bintik panas setiap suku tahun.
• Servis pemanduan dan kotak gear — kotak gear penyemperit beroperasi di bawah beban tork kitaran yang tinggi. Ikuti selang pertukaran minyak gear yang ditentukan OEM, biasanya setiap 4,000–8,000 jam. Analisis getaran pada kotak gear dua kali setahun mengenal pasti haus galas sebelum kegagalan bencana dan masa henti yang tidak dijadualkan.
• Penentukuran tolok dan penguji percikan — tolok diameter laser memerlukan penentukuran terhadap sasaran rujukan yang boleh dikesan NIST setiap bulan. Penguji percikan mesti disahkan terhadap cuti yang diketahui (lubang jarum dalam penebat) pada permulaan setiap syif; penguji percikan tidak ditentukur yang merindui kegagalan adalah lebih teruk daripada tiada penguji sama sekali.

Trend Industri Membentuk Kawat dan Penyemperitan Kabel Hari Ini

Teknologi penyemperitan wayar dan kabel berkembang seiring dengan peralihan industri kabel yang lebih luas ke arah infrastruktur pengecasan EV, sambungan tenaga boleh diperbaharui dan rangkaian data berkelajuan tinggi.

Permintaan Kabel Pengecas EV

Kabel pengecas pantas DC kenderaan elektrik memerlukan TPU fleksibel atau jaket silikon yang mampu mengendalikan arus berterusan sehingga 500 A pada 1,000 V DC, dengan jejari lentur di bawah 30 mm pada -40°C. Kabel ini menggunakan reka bentuk konduktor yang disejukkan cecair dengan penebat tersemperit di atas tiub kuprum yang membawa cecair penyejuk. Talian penyemperit wayar dan kabel untuk produk ini mesti mengendalikan berbilang aplikasi lapisan serentak — penebat pada konduktor kuprum, sarung di atas pemasangan — sambil mengekalkan sifat fleksibiliti yang membolehkan kabel digantung dan berundur beribu kali dalam perkhidmatan. Permintaan kabel pengecasan EV global diramalkan akan bertambah 20% CAGR hingga 2030 , memacu pelaburan besar dalam kapasiti penyemperit wayar dan kabel baharu.

Industri 4.0 dan Talian Penyemperitan Digital

Sistem kawalan penyemperit wayar dan kabel moden menyambungkan semua komponen talian — pemacu penyemperit, suhu tong, pam gear, tolok diameter, capstan dan pengambilan — melalui satu PLC atau HMI berasaskan PC dengan pengurusan resipi dan pengelogan data SPC. Talian penyemperitan digital menyimpan resipi proses untuk beratus-ratus jenis kabel, menghapuskan persediaan manual dan membolehkan penukaran produk tanpa alat dalam masa kurang daripada 15 minit pada sistem yang direka bentuk dengan baik. Ketersambungan OPC-UA membolehkan talian itu menyalurkan data pengeluaran masa nyata ke dalam sistem MES dan ERP, membolehkan kebolehkesanan daripada lot kompaun kepada kekili siap — keupayaan mandatori untuk pensijilan IATF 16949 automotif dan semakin diperlukan untuk projek kabel utiliti.

Penyemperitan Kompaun Mampan dan Boleh Dikitar Semula

Tekanan kawal selia di bawah Pelan Tindakan Ekonomi Pekeliling EU dan peraturan REACH mempercepatkan peralihan daripada penebat termoset tidak boleh dikitar semula (XLPE) dan berhalogen (PVC) ke arah alternatif XLPE termoplastik (TR-XLPE, HFFR-TP) yang boleh dikitar semula pada akhir hayat. Kompaun baharu ini boleh diproses pada platform penyemperit wayar dan kabel sedia ada dengan pengubahsuaian skru tetapi memerlukan tetingkap proses yang lebih sempit dan kawalan suhu yang lebih tepat daripada PVC warisan. Pembekal kompaun dan OEM penyemperit sedang membangunkan bersama geometri perkakas baharu dan salutan tong untuk mengendalikan bahan ini dengan cekap, dengan beberapa talian komersial sudah menjalankan sebatian TR-XLPE untuk kabel voltan sederhana pada skala pengeluaran di Eropah dan Asia.
