Seberapa Dalam Adakah Wayar Kabel? Panduan Kedalaman Pemasangan

Jawapan Langsung: Sejauh manakah Wayar Kabel Terkubur?

Wayar kabel tertimbus pada kedalaman antara 6 inci (15 cm) hingga 36 inci (91 cm) bergantung pada jenis kabel, aplikasi, tahap voltan dan keperluan kod tempatan. Dalam tetapan kediaman, pendawaian landskap voltan rendah mungkin terletak hanya 6 inci di bawah gred, manakala talian penghantaran voltan tinggi boleh dipasang 36 inci atau lebih dalam. Kod Elektrik Kebangsaan (NEC) di Amerika Syarikat menetapkan kedalaman pengebumian minimum yang berbeza dengan ketara mengikut jenis kabel dan persekitaran pemasangan.

Memahami kedalaman ini bukan hanya soal pematuhan — ia secara langsung mempengaruhi keselamatan, ketahanan dan prestasi jangka panjang kabel. Kabel yang dihasilkan menggunakan ketepatan penyemperit wayar dan kabel direka bentuk dengan ketebalan penebat khusus dan bahan jaket yang direka untuk menahan tekanan mekanikal dan persekitaran pemasangan bawah tanah pada kedalaman yang ditetapkan ini.

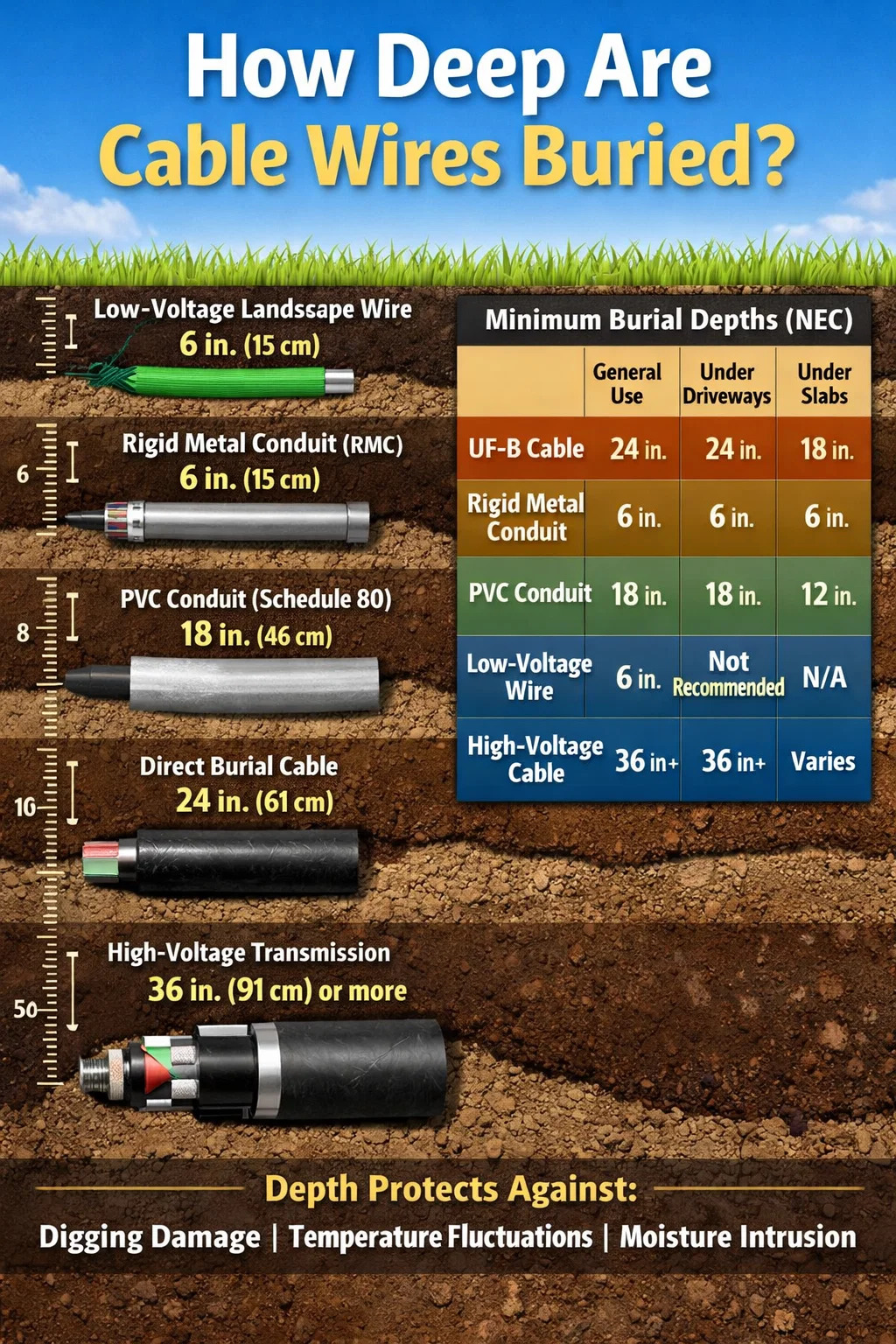

Di bawah ialah ringkasan rujukan cepat kedalaman pengebumian minimum standard mengikut Jadual NEC 300.5:

Mengapa Kedalaman Pengebumian Lebih Penting Daripada Yang Difikirkan Ramai Orang

Kedalaman pengebumian bukanlah peraturan sewenang-wenangnya yang dicipta oleh penulis kod. Ia wujud kerana kabel menghadapi set ancaman fizikal yang kompleks sebaik sahaja ia diletakkan di bawah tanah. Aktiviti permukaan — lalu lintas pejalan kaki, kenderaan, alatan berkebun, kitaran pencairan beku, haiwan yang menggali — semuanya menjana daya mekanikal yang melemahkan dengan kedalaman. Kabel yang terletak 6 inci di bawah permukaan rumput berisiko serius daripada spade taman standard. Kabel yang sama pada 24 inci dilindungi dengan baik.

Selain kerosakan mekanikal, kedalaman juga mengawal kestabilan haba . Suhu tanah turun naik secara mendadak berhampiran permukaan. Di kebanyakan iklim Amerika Utara, 12 inci tanah teratas boleh berayun dari bawah beku kepada lebih 30°C (86°F) antara musim sejuk dan musim panas. Suhu yang melampau ini menyebabkan bahan penebat kabel dan jaket mengembang, mengecut dan akhirnya retak atau mengeras jika ia tidak dinilai untuk keadaan sedemikian. Kabel yang dihasilkan oleh moden penyemperit wayar dan kabel gunakan polietilena berkait silang (XLPE) atau sebatian PVC khusus yang menentang degradasi terma, tetapi bahan ini juga mendapat manfaat daripada persekitaran suhu penimbal yang memberikan kedalaman pengebumian yang lebih besar.

Kelembapan adalah satu lagi faktor kritikal. Pada kedalaman cetek, kabel terdedah kepada air permukaan yang meresap, pengairan dan pengumpulan. Walaupun kabel pengebumian terus adalah kalis air mengikut reka bentuk, kitaran basah-kering berulang selama bertahun-tahun masih merendahkan penyambung, penamatan dan bahagian yang tidak dimeterai. Utiliti dan kontraktor yang memasang kabel infrastruktur pada 30 hingga 36 inci melaporkan kejadian kegagalan berkaitan kelembapan yang jauh lebih rendah berbanding pemasangan kediaman pada kedalaman kod minimum.

Jenis Kabel Bawah Tanah dan Keperluan Kedalaman Khususnya

Tidak semua kabel dicipta sama, dan perbezaan dalam pembinaan — secara langsung dikaitkan dengan cara ia dihasilkan menggunakan kaedah yang berbeza. penyemperit wayar dan kabel konfigurasi — terjemah terus ke dalam keperluan kedalaman yang berbeza dan kesesuaian pengebumian.

Kabel UF-B (Pengumpan Bawah Tanah).

Kabel UF-B ialah kabel pengebumian langsung yang paling biasa digunakan dalam pembinaan kediaman di Amerika Syarikat. Penamaan "B" menunjukkan ia sesuai untuk pengebumian bawah tanah tanpa saluran. Konduktornya terlindung secara individu, kemudian keseluruhan pemasangan disarungkan dalam jaket termoplastik pepejal yang menahan kelembapan, kulat dan kakisan. NEC memerlukan UF-B untuk dikebumikan sekurang-kurangnya 24 inci apabila dijalankan tanpa saluran. Kedalaman ini memberikan perlindungan yang mencukupi daripada aktiviti penggalian rutin dan beban permukaan.

Aplikasi biasa termasuk litar alur keluar luar, subpanel garaj, suapan bangunan luar dan lampu taman pada voltan yang lebih tinggi. Kabel 12/2 UF-B yang menyalurkan litar luar 20 amp ke garaj berkembar mesti ditanam sepanjang 24 inci untuk keseluruhan larian — termasuk di bawah sebarang landskap, laluan atau rumput.

Kawat THWN/THHN dalam Konduit

THWN dan THHN ialah konduktor individu yang dimaksudkan untuk digunakan di dalam saluran — ia tidak dinilai untuk pengebumian terus sahaja. Namun, apabila dipasang di saluran logam tegar (RMC) , NEC membenarkan kedalaman pengebumian yang adil 6 inci . Ini kerana konduit itu sendiri menyediakan perlindungan mekanikal yang akan dibekalkan oleh kedalaman. RMC dalam parit 6-inci jauh lebih tahan terhadap pukulan penyodok daripada kabel kosong pada 24 inci.

Saluran PVC Jadual 80 menawarkan jalan tengah — lebih tahan hentaman daripada Jadual 40, ia memerlukan pengebumian minimum 18 inci. Konduit PVC Jadual 40, jenis yang paling biasa tersedia, mesti dikebumikan pada 18 inci penggunaan umum dan 12 inci di bawah konkrit.

Landskap Voltan Rendah dan Kabel Pengairan

Kabel yang beroperasi di bawah 30 volt — seperti yang digunakan untuk pencahayaan laluan taman, pembesar suara landskap dan pengawal pengairan titisan — dibenarkan untuk dikebumikan hanya pada 6 inci . Logiknya di sini ialah voltan rendah memberikan bahaya kejutan yang minimum. Walaupun begitu, 6 inci hampir tidak mencukupi untuk melepaskan kebanyakan alatan taman. Ramai ahli landskap profesional menanam kabel voltan rendah pada 8 hingga 10 inci sebagai margin keselamatan praktikal, terutamanya di kawasan yang tertakluk kepada penanaman.

Telekomunikasi dan Kabel Data

Kabel telefon, gentian optik dan data yang tertimbus mengikut piawaian mereka sendiri, biasanya ditetapkan oleh utiliti pemasangan atau Persatuan Industri Telekomunikasi (TIA). Kabel gentian optik sering dikebumikan di 18 hingga 36 inci , dengan pemasangan yang lebih dalam diperlukan di bawah jalan dan jalan masuk. Kabel ini dihasilkan menggunakan sistem penyemperit wayar dan kabel yang sangat khusus yang menggunakan berbilang lapisan penimbal, anggota kekuatan dan jaket luar yang dioptimumkan untuk sentuhan tanah dan rintangan tikus.

Kabel Transmisi Utiliti Voltan Tinggi

Kabel penghantaran bawah tanah yang membawa voltan melebihi 2,000 volt ditadbir oleh spesifikasi kejuruteraan utiliti dan bukannya NEC kediaman. Kedalaman pengebumian biasa berkisar dari 36 inci hingga 60 inci (91 hingga 152 cm) , dan dalam beberapa pemasangan bank saluran bandar, bahagian atas bank saluran mungkin terletak 30 inci di bawah gred dengan kabel di dalamnya berjalan lebih dalam. Kabel ini adalah antara produk paling kompleks yang dihasilkan pada wayar berskala besar dan talian penyemperit kabel, menampilkan penebat XLPE, perisai logam, perisai dan jaket luar berbilang lapisan.

Bagaimana Teknologi Wire dan Cable Extruder Mentakrifkan Prestasi Kabel Bawah Tanah

Keupayaan kabel untuk bertahan di mana-mana kedalaman pengebumian bergantung sepenuhnya pada cara ia dihasilkan. A penyemperit wayar dan kabel ialah mesin teras dalam pengeluaran kabel — ia mencairkan sebatian termoplastik atau termoset dan menggunakannya secara seragam ke atas konduktor di bawah keadaan suhu, tekanan dan kelajuan yang dikawal dengan tepat. Kualiti proses ini menentukan ketekalan ketebalan penebat, lekatan jaket, keratan rentas bebas lompang, dan rintangan kepada tekanan persekitaran.

Jenis Extruder Digunakan dalam Pengeluaran Kabel Bawah Tanah

Beberapa kategori penyemperit wayar dan kabel digunakan bergantung pada bahan penebat dan jenis kabel:

• Penyemperit skru tunggal — Konfigurasi yang paling biasa untuk menggunakan jaket PVC, polietilena atau TPE pada kabel. Skru berputar mencair dan menghantar sebatian melalui dadu pada konduktor. Ia digunakan untuk aplikasi jaket luar UF-B, kabel landskap voltan rendah dan pendawaian tujuan umum.
• Garisan penyemperit tandem dan tiga kepala — Digunakan untuk pembinaan kabel berbilang lapisan, di mana penebat, lapisan semikonduktor, dan jaket luar mesti digunakan dalam urutan atau serentak. Ini adalah penting untuk menghasilkan kabel bawah tanah voltan sederhana dan voltan tinggi di mana integriti lapisan secara langsung mempengaruhi prestasi dielektrik.
• talian CV (pemvulkanan berterusan). — Sistem penyemperit wayar dan kabel khusus yang digunakan untuk kabel berpenebat XLPE. Selepas penyemperitan, kabel melalui tiub yang dipanaskan yang diisi dengan nitrogen atau wap di mana pertautan silang berlaku. XLPE yang dihasilkan dengan cara ini boleh menahan suhu konduktor sehingga 90°C secara berterusan dan sehingga 250°C dalam keadaan litar pintas — sifat penting untuk kabel penghantaran yang tertimbus.
• Talian pemvulkanan berterusan Catenary (CCV). — Varian di mana kabel melalui tiub berbentuk katenari, bergantung pada graviti untuk mengekalkan geometri kabel semasa pemautan silang. Ini digunakan untuk kabel voltan tinggi yang paling menuntut, termasuk yang ditanam pada 36 inci atau lebih untuk infrastruktur grid.

Bahan Penebat dan Kesesuaian Pengebumian

Kompaun yang dimasukkan ke dalam wayar dan penyemperit kabel menentukan kesesuaian kabel akhir untuk kedalaman dan persekitaran pengebumian tertentu:

Penyemperit wayar dan kabel mesti mengekalkan toleransi yang sangat ketat pada ketebalan dinding - biasanya ±5% atau lebih baik untuk kabel kuasa - kerana penebat yang tidak sekata menghasilkan titik tekanan elektrik setempat yang boleh menyebabkan kegagalan dielektrik bertahun-tahun selepas pemasangan. Untuk kabel yang ditanam pada kedalaman, mengesan dan membaiki kegagalan tersebut adalah mahal dan mengganggu, menjadikan kualiti pembuatan pada peringkat extruder sebagai satu-satunya faktor paling penting dalam kebolehpercayaan kabel terkubur jangka panjang.

Variasi Serantau dan Perbezaan Kod Melangkaui NEC

NEC menyediakan garis dasar untuk kedalaman pengebumian di Amerika Syarikat, tetapi ia bukan satu-satunya piawaian yang terpakai — dan dalam banyak kes, ia bukanlah yang paling ketat. Pindaan tempatan, peraturan negeri, keperluan kemudahan utiliti dan piawaian antarabangsa semuanya boleh meningkatkan kedalaman pengebumian yang diperlukan melebihi minimum NEC.

Pindaan Tempatan AS

Banyak bidang kuasa menerima pakai NEC dengan pindaan tempatan. California, sebagai contoh, mempunyai keperluan tambahan melalui Tajuk 24 yang boleh memerlukan pengebumian yang lebih dalam dalam aplikasi tertentu. Sesetengah majlis perbandaran di negeri utara memerlukan pengebumian yang lebih dalam untuk mengambil kira kedalaman garis fros - di Minnesota atau Maine, di mana penembusan fros boleh mencapai 48 hingga 60 inci, utiliti dan beberapa kod kediaman menolak kedalaman pengebumian jauh melebihi minimum NEC untuk mengelakkan kerosakan yang berkaitan dengan pembekuan.

Piawaian Antarabangsa

Di luar Amerika Syarikat, keperluan kedalaman kabel bawah tanah sangat berbeza:

• United Kingdom (BS 7671 / Peraturan Pendawaian IET): Kabel di taman hendaklah ditanam sekurang-kurangnya 450mm (kira-kira 18 inci) , manakala kabel di bawah jalan memerlukan 600mm (kira-kira 24 inci) dengan perlindungan mekanikal tambahan seperti jubin kabel atau pita amaran.
• Jerman (standard DIN VDE): Kabel kuasa biasanya ditanam pada 600mm minimum, dengan 1000mm (kira-kira 39 inci) diperlukan di bawah jalan raya dan kawasan awam.
• Australia (AS/NZS 3000): Kedalaman minimum antara 500mm untuk kabel dalam saluran di taman hingga 900mm untuk kabel di bawah kawasan akses kenderaan.
• China (standard GB): Kabel bawah tanah voltan rendah biasanya diperlukan pada 700mm, manakala kabel voltan tinggi mestilah pada 1000mm atau lebih dalam di kawasan bandar.

Perbezaan ini bukan sahaja mencerminkan tradisi kawal selia tetapi juga keadaan tanah, muatan lalu lintas dan sifat aktiviti gangguan tanah tempatan. Negara yang mempunyai infrastruktur bandar yang padat cenderung kepada keperluan yang lebih mendalam kerana akibat kerosakan kabel — kuasa yang terganggu kepada beribu-ribu orang — mewajarkan kos pemasangan tambahan.

Pertimbangan Pemasangan Praktikal Semasa Menimbus Wayar Kabel

Mengetahui kedalaman yang diperlukan hanyalah titik permulaan. Melaksanakan pemasangan kabel yang tertimbus dengan betul melibatkan satu siri keputusan dan langkah berjaga-jaga yang menentukan sama ada kabel berfungsi dengan pasti untuk hayat perkhidmatan 20 hingga 40 tahun yang dimaksudkan.

Penyediaan Parit dan Peralatan Tempat Tidur

Kualiti katil parit penting hampir sama dengan kedalaman. Kabel tidak boleh diletakkan di atas tanah berbatu atau tidak rata yang boleh menimbulkan tekanan sentuhan titik dari semasa ke semasa. Amalan standard memerlukan lapisan pasir halus 3 inci (75mm) atau tanah yang disaring di bawah kabel, dengan penutup pasir yang serupa di atasnya sebelum parit diisi semula dengan tanah asli. Untuk kabel voltan tinggi, katil pasir ini mungkin berukuran 6 inci (150mm) atau lebih. Ini dinyatakan bukan sahaja untuk perlindungan mekanikal tetapi kerana isi semula yang padat dan seragam memberikan kekonduksian terma yang lebih konsisten — penting untuk kabel di mana pelesapan haba daripada aliran arus menjejaskan penarafan ampacity.

Pita Amaran dan Sistem Penanda

Pada kedalaman 12 inci di atas kabel , pemasang harus meletakkan pita amaran bawah tanah yang boleh dikesan. Pita plastik terang ini - biasanya kuning untuk elektrik, oren untuk komunikasi - memberi amaran kepada penggali masa hadapan sebelum mereka mencapai kabel. Untuk pemasangan bernilai tinggi atau voltan tinggi, pita yang boleh dikesan secara magnetik atau wayar pengesan ditambah untuk membolehkan pengesanan elektronik dengan instrumen pengesan kabel tanpa penggalian.

Strategi Pengurangan Kedalaman Menggunakan Konduit

Apabila menggali sehingga kedalaman penuh 24-inci adalah tidak praktikal - seperti melalui landskap yang telah ditetapkan, di bawah teres atau berhampiran akar pokok - bertukar kepada saluran logam tegar membolehkan kedalaman pengebumian turun kepada hanya 6 inci. Ini adalah strategi yang sah dan digunakan secara meluas. Konduit mesti kalis air dengan betul pada sambungan dan mesti mempunyai kelengkapan masuk dan keluar yang sesuai. Mana-mana titik di mana kabel beralih dari saluran ke pengebumian terus mesti diuruskan dengan berhati-hati, kerana persimpangan ini adalah titik kegagalan biasa.

Panggil Sebelum Anda Menggali

Sebelum menggali sebarang parit untuk pengebumian kabel, menghubungi perkhidmatan pengesanan utiliti bukanlah pilihan — ia diperlukan secara sah dalam kebanyakan bidang kuasa. Di Amerika Syarikat, menelefon 811 (nombor "Panggilan Sebelum Anda Menggali" kebangsaan) mencetuskan penandaan semua utiliti bawah tanah di kawasan kerja dalam masa 2 hingga 3 hari perniagaan. Kabel utiliti — gas, elektrik, air, telekom — mungkin tertimbus pada kedalaman yang berbeza daripada yang diperlukan oleh piawaian kerana ia dipasang di bawah kod lama, oleh kontraktor yang berbeza, atau dalam konfigurasi bukan standard. Kabel bawah tanah sedia ada secara rutin ditemui pada kedalaman antara 12 dan 18 inci walaupun kod semasa memerlukan 24 inci.

Sambatan dan Sambungan Di Bawah Gred

NEC membenarkan penyambung pengebumian terus untuk kabel UF-B dengan syarat ia dibuat dengan kit penyambung bawah tanah yang disenaraikan — penyambung berisi gel kalis air atau pemasangan pengecutan haba yang mengekalkan penarafan pengebumian kabel pada sambungan. Walau bagaimanapun, amalan terbaik industri sangat tidak menggalakkan sambungan bawah tanah apabila boleh. Setiap sambatan adalah titik lemah yang berpotensi. Larian kabel yang panjang harus menggunakan panjang berterusan dari kotak simpang yang boleh diakses atau kotak tarik pada paras permukaan apabila panjang larian membenarkan. Kotak simpang yang dipasang di dalam tanah mesti dinilai untuk lokasi basah atau lembap dan sentiasa boleh diakses.

Bagaimana Pembinaan Kabel Dari Talian Extruder Mempengaruhi Pemilihan Kedalaman Pengebumian

Pemasang memilih antara produk kabel yang berbeza untuk aplikasi terkubur, sebenarnya, memilih antara falsafah pembuatan yang berbeza. Kabel yang dihasilkan pada ketepatan tinggi penyemperit wayar dan kabel selaras dengan kawalan proses yang ketat akan mempunyai penebat yang lebih seragam, lekatan jaket yang lebih baik, dan prestasi elektrik dan mekanikal yang lebih konsisten daripada yang dihasilkan pada standard kualiti yang lebih rendah — walaupun kedua-duanya secara teknikal mempunyai penarafan dan penyenaraian yang sama.

Sebagai contoh, dua kabel UF-B dengan AWG dan penarafan voltan yang sama mungkin berbeza dengan ketara dalam:

• Kepekatan jaket — Sejauh mana konduktor berpusat di dalam penebat. Kepekatan yang lemah daripada penjajaran die extruder yang tidak konsisten menghasilkan tompok nipis yang terdedah kepada kerosakan dielektrik.
• Keseragaman ketebalan jaket — Jaket luar yang berbeza dari 0.8mm hingga 1.4mm di sekeliling lilitannya memberikan perlindungan mekanikal yang tidak sekata. Kabel premium yang dihasilkan pada talian penyemperit dikawal CNC memegang ketebalan jaket dalam ±0.05mm.
• Kualiti kompaun bahan — Formulasi sebatian PVC atau PE khusus, termasuk penstabil UV, jenis pemplastik dan kandungan pengisi, secara langsung mempengaruhi cara kabel bertahan dalam persekitaran terkubur dari semasa ke semasa. Sebatian yang lebih murah mungkin lulus ujian penyenaraian awal tetapi merosot lebih cepat dalam persekitaran tanah sebenar.
• Kualiti konduktor — Tembaga bebas oksigen atau kekonduksian tinggi yang ditarik kepada toleransi yang tepat menentang pengoksidaan lebih baik daripada kuprum gred rendah, terutamanya pada titik sambatan tertanam dan penamat di mana pembentukan rintangan sentuhan jangka panjang boleh menyebabkan terlalu panas.

Apabila memilih kabel untuk aplikasi pengebumian - terutamanya yang sukar diakses selepas pemasangan - asal kabel dan kualiti pembuatan adalah kriteria pemilihan yang sah, bukan hanya pertimbangan pemasaran. Kabel daripada pengeluar yang melabur dalam teknologi penyemperit wayar dan kabel moden, ujian percikan dalam talian dan sistem pemantauan kesipian menawarkan prestasi bawah tanah jangka panjang yang lebih baik.

Kesilapan Biasa Yang Menyebabkan Kegagalan Kabel Terkubur

Majoriti kegagalan kabel terkubur dalam aplikasi kediaman dan komersial ringan adalah disebabkan oleh set kecil ralat pemasangan dan bukannya kecacatan produk. Memahami mod kegagalan ini membantu menjelaskan sebab keperluan kedalaman pengebumian wujud dan sebab mematuhinya dengan ketat adalah penting.

• Kedalaman tidak mencukupi: Satu-satunya kesilapan yang paling biasa. Pemilik rumah dan kadangkala kontraktor menanam kabel pada 12 atau bahkan 8 inci untuk menjimatkan masa, hanya untuk menyebabkan kabel rosak akibat kerja rutin di halaman dalam beberapa tahun. Satu penyodok yang dipotong melalui 12/2 UF-B yang tertimbus menyuap alur keluar boleh menyebabkan kerosakan yang menyebabkan pemutus tersandung, merosakkan peralatan yang disambungkan atau dalam kes yang paling teruk mencetuskan kebakaran jika perlindungan lebihan arus gagal beroperasi dengan betul.
• Menggunakan jenis kabel yang salah: Standard NM-B (Romex) ialah kabel dalaman dan tidak disenaraikan untuk pengebumian terus, namun ia ditemui dalam pemasangan yang dikebumikan dengan kerap. NM-B tidak mempunyai jaket termoplastik pepejal UF-B dan akan merosot dengan cepat apabila terdedah kepada kelembapan tanah - biasanya dalam tempoh 2 hingga 5 tahun.
• Isi semula yang tidak mencukupi: Penimbunan semula terus dengan tanah berbatu atau tanah liat tanpa alas pasir menghasilkan tegasan titik mekanikal dan, dalam tanah liat, genangan air di sekeliling kabel yang mempercepatkan degradasi jaket.
• Melangkau perlindungan pada peralihan: Apabila kabel tertimbus memasuki bangunan atau beralih dari bawah tanah ke gred atas, ia mesti dilindungi oleh saluran yang memanjang sekurang-kurangnya 8 inci di atas gred siap. Kabel tidak dilindungi pada peralihan peringkat gred sangat terdedah kepada kerosakan fizikal, degradasi UV dan penyusupan lembapan.
• Tiada dokumentasi laluan kabel: Gagal mengambil gambar atau melakar laluan kabel sebelum mengisi semula bermakna pemilik rumah atau kontraktor masa depan tidak mempunyai cara untuk mengetahui di mana kabel tertanam tanpa perkhidmatan pengesanan — dan perkhidmatan pengesanan tidak boleh sentiasa mencari kabel kediaman kecil pada kedalaman cetek.

Keperluan Kedalaman untuk Situasi Tertentu dan Larian Kabel

Lokasi yang berbeza dalam satu pemasangan boleh memerlukan kedalaman pengebumian yang berbeza, yang bermaksud satu kabel yang merentasi harta tanah mungkin perlu menukar kedalaman kerana ia merentasi jenis rupa bumi yang berbeza.

Di Bawah Rumput dan Taman

UF-B pada 24 inci adalah standard untuk kawasan rumput. Kedalaman ini mengosongkan peralatan pengudaraan rumput biasa, dethatchers dan kebanyakan alatan taman. Walau bagaimanapun, katil taman yang dinaikkan yang akan selalu digali hingga 12 atau 18 inci menimbulkan risiko. Penghalaan kabel di sekeliling dan bukannya di bawah katil penanaman amat disyorkan.

Di Bawah Jalan Masuk dan Kawasan Akses Kenderaan

UF-B di bawah jalan masuk masih memerlukan 24 inci. Walau bagaimanapun, banyak pemasang beralih kepada saluran tegar untuk lintasan jalan masuk kedua-duanya untuk menambah perlindungan mekanikal terhadap beban kenderaan dan untuk membenarkan penggantian kabel masa hadapan tanpa menggali melalui permukaan jalan masuk. Sarung konduit di bawah jalan masuk yang dipasang semasa pembinaan jalan masuk kos sangat sedikit; menambah satu selepas fakta mungkin menelan belanja $500 hingga $2,000 dalam pemotongan dan pemulihan konkrit atau asfalt.

Di Bawah Papak Konkrit

Apabila kabel melepasi di bawah papak konkrit sedia ada atau yang dirancang (bukan jalan masuk), UF-B boleh tertimbus pada 18 inci dan saluran PVC pada 12 inci. Papak itu sendiri memberikan perlindungan mekanikal yang ketara, membenarkan kedalaman yang dikurangkan. Kabel di bawah papak hendaklah dipasang dalam konduit apabila boleh untuk membolehkan penggantian - kegagalan kabel di bawah lantai konkrit adalah sangat mahal untuk dibaiki jika kabel tertanam terus.

Di Dalam Konduit Di Bawah Kawasan Kawalan Pengairan

Dalam pemasangan landskap komersial dengan pengairan automatik, zon kabel yang tertimbus sering terganggu untuk pembaikan pengairan. Menentukan saluran dan meningkatkan kedalaman pengebumian kepada 30 inci di kawasan ini dengan ketara mengurangkan risiko kerosakan kabel yang tidak disengajakan semasa penyelenggaraan pengairan — mod kegagalan yang biasa dan mahal dalam pengurusan harta komersil.

Peranan Ampacity dan Haba dalam Menentukan Kedalaman Pengebumian untuk Kabel Kuasa

Untuk kabel kuasa yang membawa arus yang ketara, kedalaman pengebumian berinteraksi dengan ampacity — arus maksimum yang boleh dibawa oleh kabel tanpa melebihi penarafan suhunya. Kabel bawah tanah menghilangkan haba ke dalam tanah di sekeliling dan bukannya udara, dan kerintangan haba tanah berbeza-beza mengikut kandungan lembapan, pemadatan dan komposisi. Jadual keluasan NEC untuk kabel bawah tanah menganggap nilai kerintangan haba tanah tertentu dan kedalaman pengebumian.

Kabel yang ditanam pada 24 inci dalam tanah biasa biasanya boleh membawa lebih banyak arus daripada kabel yang sama yang ditanam pada 6 inci, kerana tanah yang lebih dalam mengekalkan suhu yang lebih stabil dan secara amnya lebih rendah, meningkatkan pelesapan haba. Jurutera utiliti yang melakukan pengiraan ampacity terperinci untuk penyuap bawah tanah mengambil kira kedalaman pengebumian sebagai pembolehubah utama. Untuk a Kabel berpenebat XLPE 500 kcmil — dihasilkan pada wayar berdiameter besar dan talian penyemperit kabel — perbezaan antara pengebumian pada 30 inci berbanding 18 inci dalam tanah berpasir kering boleh mewakili Peningkatan 10 hingga 15% dalam ampacity yang dibenarkan , yang diterjemahkan terus kepada kapasiti untuk menyampaikan lebih banyak beban tanpa memerlukan konduktor yang lebih besar dan lebih mahal.

Inilah sebabnya mengapa spesifikasi pemasangan kabel gred utiliti secara rutin memerlukan kedalaman melebihi kod minimum. Kedalaman tambahan bukan semata-mata berhati-hati — ia adalah pengoptimuman kejuruteraan yang memaksimumkan pulangan pelaburan bahan konduktor sambil memanjangkan hayat perkhidmatan dengan mengekalkan suhu operasi lebih rendah.
