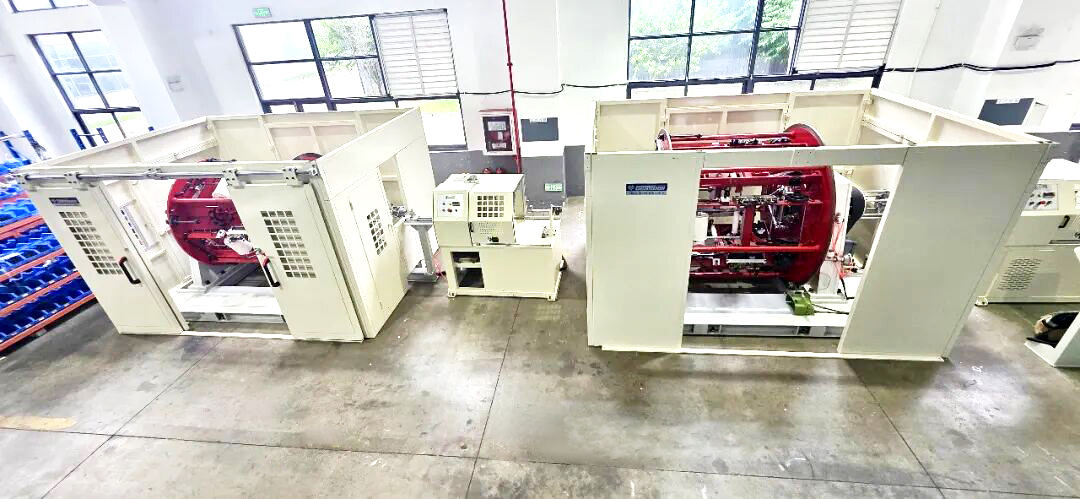

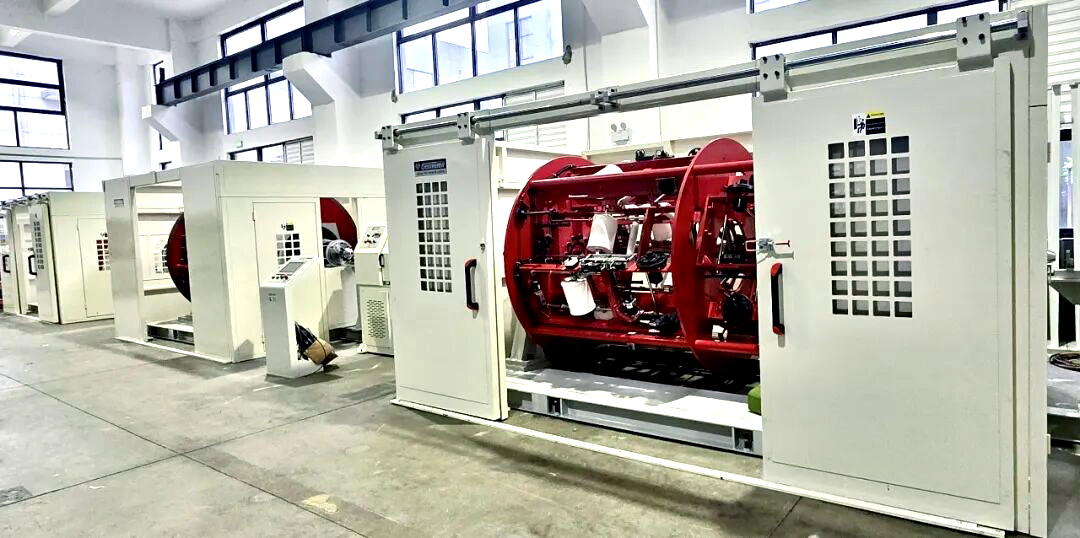

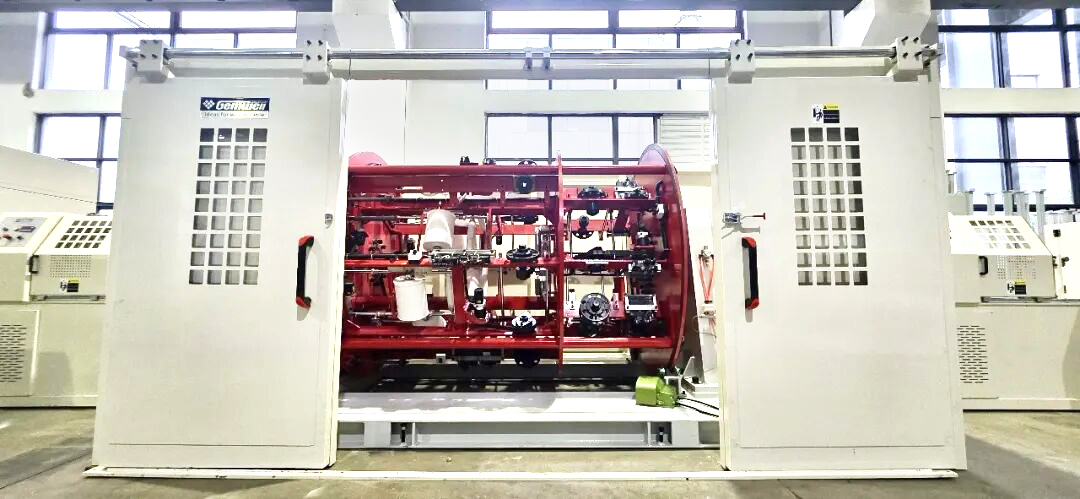

Mesin terdampar dan pengkabelan planet suapan selari berkelajuan tinggi

Untuk memenuhi keperluan penghantaran data berkelajuan tinggi bagi pusat data, sambung pelayan berkelajuan tinggi AI, 5G dan aplikasi data besar, kami telah membangunkan mesin terdampar planet pasangan selari berkelajuan tinggi AI khusus. Mesin ini direka bentuk untuk mendarat berbilang pasang kabel isyarat rata (seperti jenis QSFP dan SFP). Ia menampilkan mekanisme kon/ulang-alik terkandas yang direka khas yang menghalang kabel rata daripada berpusing atau terbalik semasa proses terkandas, dengan itu memastikan ketahanan dan mencegah kegagalan keletihan dalam persekitaran kabel pusat data berketumpatan tinggi. Kami menawarkan penyesuaian peribadi untuk memenuhi keperluan pelanggan yang pelbagai; mengenai perkakasan, pelanggan boleh memilih daripada pelbagai model mesin dan jenama komponen teras, manakala sistem kawalan elektrik tersedia dalam pilihan daripada konfigurasi yang menjimatkan hingga lanjutan. Oleh kerana harga mesin berbeza dengan ketara berdasarkan konfigurasi keseluruhan, kos akhir ditentukan terutamanya oleh tahap spesifikasi produk yang dipilih oleh pelanggan. Tambahan pula, memandangkan ini adalah produk bukan standard, buatan tersuai yang dikilangkan dalam kelompok kecil, kitaran untuk reka bentuk, fabrikasi, pemasangan dan pentauliahan adalah agak panjang; pelanggan harus membenarkan masa memimpin yang mencukupi untuk memastikan penghantaran tepat pada masanya.

KABEL KELAJUAN TINGGI AI SEPASANG KABEL AKTIF JENIS GAJI GARIS PLANETARI TERDAPAT

Ciri-ciri Produk

Untuk memenuhi keperluan integriti isyarat yang ketat bagi sambungan berkelajuan tinggi 112G/224G PAM4 dalam kelompok pengkomputeran AI dan pusat data, pengeluar kabel DAC berkelajuan tinggi (seperti QSFP-DD dan OSFP) menghadapi cabaran teknikal yang ketara—termasuk turun naik impedans, kehilangan pemulangan dan kelesuan mekanikal yang disebabkan oleh kabel padat. Mesin pengeluaran besar-besaran khusus ini—yang direka untuk kabel berkelajuan tinggi bagi wayar pasangan selari—mengalamatkan titik kesakitan penghantaran frekuensi tinggi ini. Kelebihan terasnya terletak pada tiga bidang utama:

1. Kawalan ketegangan dinamik memastikan prestasi elektrik yang konsisten: Sistem ini menggunakan unit bayar yang dipacu servo ketepatan untuk mengekalkan ketegangan dinamik yang berterusan merentas berbilang pasangan wayar selari semasa kabel berkelajuan tinggi. Dengan meminimumkan turun naik tegangan, sistem secara berkesan menghalang ubah bentuk tegangan mikroskopik lapisan penebat, memastikan galangan ciri kabel siap dan condong mematuhi piawaian penghantaran frekuensi tinggi dengan ketat.

2. Pengangkutan ulang-alik kon terdampar khusus yang menghapuskan "terbalikan tepi" dalam pasangan rata: Menangani kecenderungan pasangan wayar rata (Twinax) untuk memutar atau menyeleweng (terbalik) semasa terdampar, mesin dilengkapi dengan ulang-alik kon terdampar yang direka khas. Komponen ini memberikan panduan progresif kepada pasangan wayar sebelum titik terkandas, mengunci kedudukannya untuk mengelakkan terbalik; ini memastikan pengagihan tegasan seragam merentasi profil kabel dan menghapuskan kepekatan tegasan fizikal yang disebabkan oleh ubah bentuk tepi.

3. Penghapusan tegasan struktur dalaman semasa pengkabelan: Proses ini meningkatkan ketahanan kabel siap terhadap kegagalan lenturan dan kelesuan—penting untuk persekitaran penghalaan berketumpatan tinggi yang terhad yang terdapat di pusat data—dengan itu memanjangkan jangka hayat struktur fizikal dengan ketara semasa operasi jangka panjang.
