Gambaran Keseluruhan Terperinci Lima Struktur Kabel Kuprum Beza Berkelajuan Tinggi (Twinax) Arus Perdana

Untuk kabel Twinax dalam pelayan AI, menurunkan Dk berkesan penebat (udara ≈1, FEP≈2.1) adalah kunci untuk mengurangkan kehilangan frekuensi tinggi, condong dan ketidakstabilan impedans. Lima pendekatan pembuatan kos rendah telah dibangunkan untuk mencapai matlamat ini.

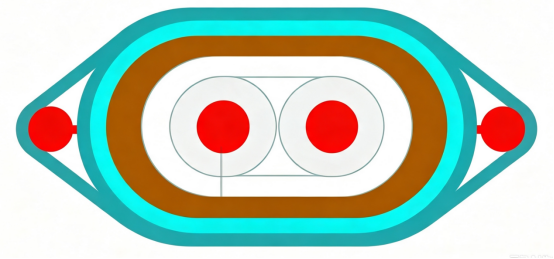

Penyelesaian Pembinaan Tape EPTFE

Struktur hierarki
merah ：Konduktor Isyarat (Tembaga Bersalut Perak / Aloi Tembaga)
Kelabu ：Tebat Utama FEP Tidak Berbuih Dalaman (Pepejal).
Biru Muda ：Badan Penebat Balut EPTFE Utama
Biru Tua ：Lapisan Taping / Perisai Pelindung Luar (Cu-Foil, Al-Foil, dan komponen struktur lain)
Bulatan Merah Kecil di Tepi ：Struktur Wayar Pembumian / Longkang

1. Prinsip Proses
Pita EPTFE dililit pada konduktor di bawah ketegangan terkawal dan bertindih. Udara yang terperangkap dalam struktur mikroporousnya menghasilkan Dk berkesan yang rendah iaitu ≈1.4–1.6."

2.Kelebihan Utama
Pembinaan ini menawarkan kehilangan dielektrik ultra-rendah, kehilangan sisipan yang sangat rendah, rintangan suhu tinggi, dan Dk berkesan hampir dengan udara.

3.Aplikasi
Twinax ultra-pantas 448G/800G, pautan berkelajuan tinggi jarak jauh dan sambung pengiraan canggih IL kritikal.

Penyelesaian Penyemperitan FEP Dwi Lapisan

Lapisan Struktur (dari dalam ke luar)
Dua konduktor isyarat kuprum bersalut perak atau aloi kuprum.
Lapisan dalam : Penebat utama FEP pepejal, teras tunggal tersemperit.
Lapisan luar : Jaket atas FEP biasa, tersemperit bersama pada kedua-dua konduktor.
Wayar pembumian pada kedua-dua belah pemasangan.

1. Prinsip Proses
Penyemperitan dua langkah: FEP pepejal diekstrusi terlebih dahulu pada setiap konduktor secara individu, kemudian kedua-dua teras berpenebat diletakkan bersebelahan dan terlalu tersemperit dengan lapisan FEP luar, membentuk penebat fluoroplastik pepejal dwi-lapisan.
2.Kelebihan
Dimensi yang stabil, rintangan kimia yang sangat baik dan kekuatan mekanikal, proses matang dengan hasil yang tinggi.
3. Senario Aplikasi
Sehingga 224G kabel berkelajuan tinggi sederhana/jangkauan pendek; perhubungan berkelajuan tinggi suhu tinggi industri; pautan pembezaan berkelajuan tinggi tujuan umum kos sederhana.

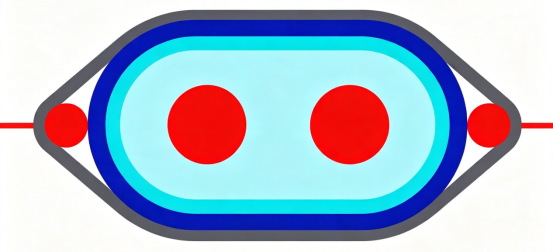

Penyemperitan Bersama Konduktor Berkembar (monolitik)

Lapisan Struktur (dari dalam ke luar):
Dua konduktor isyarat selari
Dielektrik pepejal monolitik FEP/PFA satu laluan tersemperit pada kedua-dua konduktor, dengan pita pelindung luar yang nipis.
Wayar pembumian diletakkan pada kedua-dua belah

1. Prinsip Proses
Die teras berkembar elips yang direka khas membolehkan penyemperitan laluan tunggal, membenamkan kedua-dua konduktor dalam dielektrik biasa dan mengunci pic tengahnya semasa penyemperitan.

2.Kelebihan
Konsistensi jarak konduktor yang ketat menghasilkan condong intra-pasangan yang sangat rendah; langkah proses yang lebih sedikit dan kos yang lebih rendah daripada penyemperitan FEP dua langkah; keseragaman impedans yang sangat baik.

3.Senario Aplikasi
Kabel berkelajuan tinggi jangkauan pendek, sambung PCB, pautan satah belakang dan pautan condong intra-pasangan rendah.

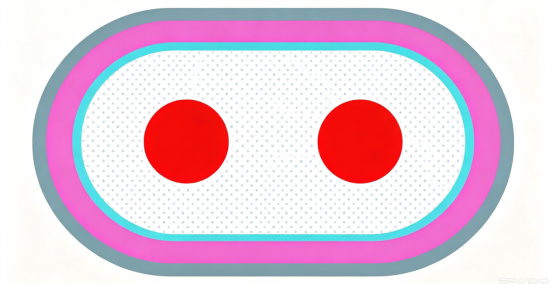

FEP Berbuih Fizikal

Lapisan Struktur (dari dalam ke luar):
Konduktor isyarat berkembar
Penebat FEP mikroselular.
Kulit luar FEP padat.

1. Prinsip Proses
Semasa penyemperitan, nitrogen tekanan tinggi disuntik ke dalam FEP cair, mewujudkan mikrovoid sel tertutup yang mencairkan dielektrik dengan udara dan menurunkan Dk keseluruhan.

2.Kelebihan
Dk lebih rendah dan pengecilan daripada FEP pepejal; impedans terkawal.

3.Aplikasi
Kabel berkelajuan tinggi pusat data 224G–448G untuk jangkauan sederhana hingga jauh
saling berhubung.

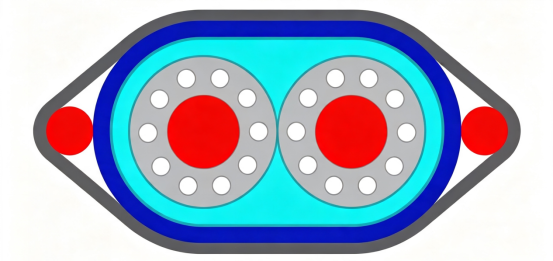

Struktur Lubang Akar Teratai

Lapisan Struktur (dari dalam ke luar)

Dua konduktor isyarat
Saluran lompang membujur lilitan di sekeliling konduktor (rongga udara berterusan sepanjang kabel, seperti lubang akar teratai).
Penebat FEP pepejal luar
Wayar sokongan kedudukan sisi

1. Prinsip Proses
Lotus-root die mencipta saluran udara berterusan (bersambung) untuk Dk rendah, meningkatkan prestasi – berbeza daripada lompang sel tertutup FEP yang berbuih.

2.Kelebihan
Kurang perubahan impedans lentur berbanding buih fizikal pada kehilangan yang sama; kos yang lebih rendah; HF SI yang sangat baik; tiada gear berbuih tekanan tinggi.

3.Aplikasi
Kabel tembaga berkelajuan tinggi PCIe 6.0, 448G generasi seterusnya – penyelesaian yang muncul untuk pelayan pengiraan.
